80G雷达物位计在有搅拌强蒸汽工况的液位测量应用

2020/10/18 1:16:18 人评论 次浏览 分类:物位测量  文章地址://www.e-cumulus.com/tech/3387.html

在工业生产中,物位测量的方式有很多种,有接触式测量和非接触式测量,选择不同的测量方式要根据现场的测量介质和量程的大小等来确定。在石油化工、制药、发电、冶金等行业中经常会遇到一些有蒸汽的工况液位测量,这是工业测量领域的一个测量难点。

某化工厂微粉事业部段种分槽,现场量程25米,内部带搅拌器及加热装置,上料时有高蒸汽,如下图所示,工作人员打开观察盖时,可以看到很强蒸汽冒出来。现场之前选用导波雷达液位计,但导波雷达易受测量介质腐蚀性、介质粘稠等因素的影响,测量效果不佳。

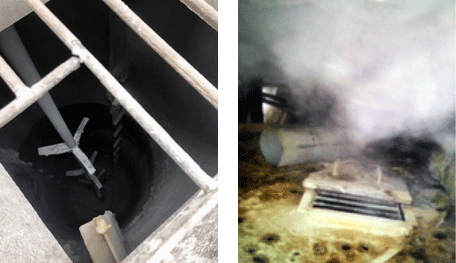

 带搅拌器及加热装置且蒸汽较大工况
带搅拌器及加热装置且蒸汽较大工况


后客户选用了昌晖仪表自主研发的80G雷达物位计,使用后历史趋势图如下,可以看出现场安装的4台80G雷达物位计在几个上下料流程中,液位都能得到很好的测量。

80G雷达物位计

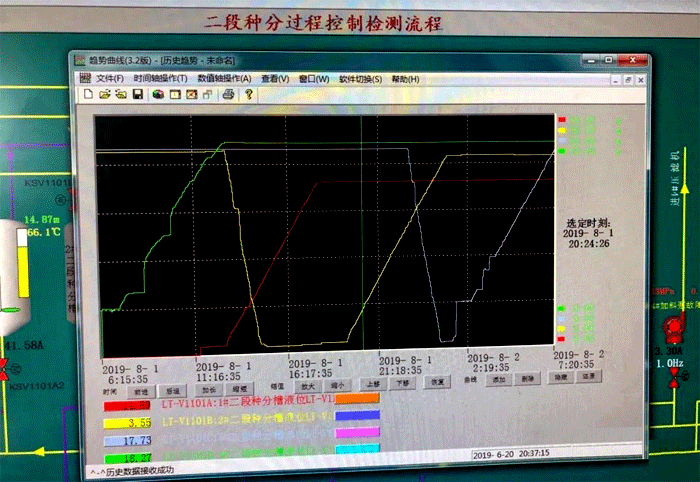

仪表历史趋势图

有人问为什么在高蒸汽带搅拌的工况下的液位测量一定要选择80G毫米波雷达物位计?26G雷达液位计可以测量吗?昌晖仪表工程师如是说:80G雷达物位计发射频率较高,具有良好的穿透性,不受蒸汽影响;2°的发射角可以有效避免搅拌叶片的干扰;特有的回波跟踪算法(回波锁定功能)在高料位时避免读到多重回波上。

而26G雷达液位计在高蒸汽场合,雷达波无法穿透蒸汽或者雷达波到达介质界面后回波被大大削弱,测量不稳定;另外26G雷达液位计发射角一般在20°以上,这样雷达波很容易受搅拌叶片的影响,从而造成误报;并且在高料位时,内部无蒸汽且量程较大,回波很强,很容易读到多重回波。

仪表历史趋势图

所以在高蒸汽带搅拌工况下的液位测量选择80G雷达物位计可获得很好的测量效果。
