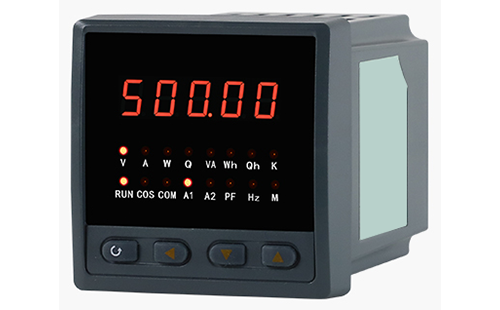

单相多功能电力仪表能高精度的测量AC220V电力系统或高压电力系统中单相交流电压、交流电流、有功功率、无功功率、视在功率、有功电能、无功电能、视在电能、功率因素和工频周波；带RS485数字通讯接口可实现仪表组网通讯功能；带1路电能累积脉冲输出。单相多功能电力采用LED数码来显示测量参数，四种外形尺寸，有四个操作按键，用户可现场方便的实现显示切换、仪表参数编程设置，具有很强的灵活性。
单相多功能电力仪表具有极高的性价比，可以直接取代昌晖电量变送器、测量指示仪表以及相关的辅助单元。作为一种先进的智能化、数字化的电网前端采集元件，YR-GFE单相多功能电力仪表已广泛应用于各种控制系统、SCADA系统和能源管理系统、变电站自动化、配电网自动化、小区电力监控、工业自动化、智能建筑、智能配电盘、开关柜中，具有安装方便，接线简单，维护方便、工程量小，现场可编程设置输入参数、能完成业界与PLC、工业控制计算机通讯软件的组网。
单相多功能电力仪表技术指标

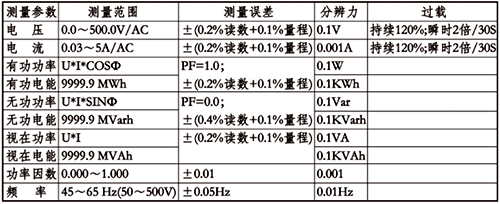

1、精度：U、I为0.2%级，P、Q为0.2%级，有功电能为0.2%级，无功电能为0.4%级
2、输入测量：
①电压：额定值/AC100V、AC500V；过负荷：持续：1.2倍，瞬时：电压2倍(10秒)；功耗＜1VA；阻抗＞300kΩ
②电流：额定值/AC1A、AC5A；过负荷/持续：1.2倍，瞬时：电流10倍(5秒)；功耗＜0.4VA；阻抗＜20MΩ
3、频率：50-60Hz±10%
4、电能：有功、无功电能计算
5、电源：AC/DC80-270V
6、功耗：＜5W
7、仪表输出：
①数字量 ：RS485接口，Modbus-RTU协议

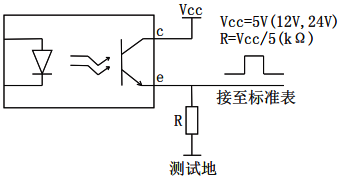

②电能脉冲输入：累积冲输出1路，光耦隔离
8、工作条件：环境温度-10～50℃；相对湿度≤93%,无腐蚀气体场所，海拔高度≤2500米
9、仪表绝缘电阻：≥100MΩ
10、仪表结构：仪表外壳为白色ABS工程塑料；亚克力有机玻璃面板；按键数量4个，硅胶按键
10、显示方式：1排LED数码显示

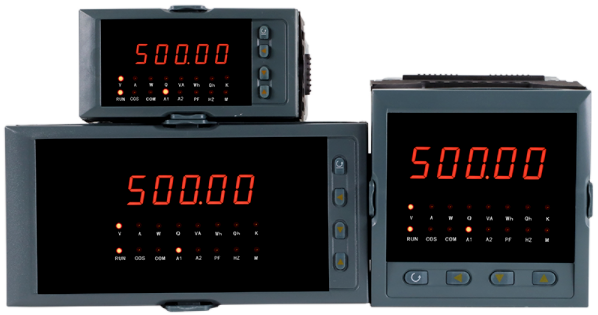

11、仪表尺寸：4种外形尺寸
单相多功能电力仪表选型表
YR-GF①-②③④⑤
①功能代码
[E]：多功能电力仪表
②外形尺寸
[3]：外形尺寸：80×80×115mm(高×宽×深)/开孔尺寸：76×76mm(高×宽)
[5]：外形尺寸：96×48×97mm(高×宽×深)/开孔尺寸：92×45mm(高×宽)
[9]：外形尺寸：96×96×97mm(高×宽×深)/开孔尺寸：92×92mm(高×宽)
[B]：外形尺寸：160×80×142mm(高×宽×深)/开孔尺寸：152×76mm(高×宽)
③产品设计序号
[S]：多功能仪表设计序号
④：参数显示个数
[1]：1个参数显示
⑤扩展功能(选件，复选)
[N]：无扩展功能
[C]：RS485通讯
[P01]：1路有功电能累积脉冲输出
⑥变送输出
[N]：无附加功能
[1M]：1路4-20mA变送输出
⑦：电压输入信号类型
[1]：0-100VAC
[2]：0-500VAC
⑧电流输入信号类型
[1]：AC1-5A
[2]：AC0-5A
⑨外部事件输入
[N]：无外部事件输入
⑩电网类型
[2]：单相两线制
⑪报警
[N]：无报警
[2]：2限报警
⑫仪表供电电源
[W]：DC20-29V
[T]：DC/AC100-240V
备注：
1、外形规格为160×80mm仪表，模拟量输出、通讯输出和累积脉冲输出在同组接线端子上，只能选择其中一种功能；外形规格为96×96mm和96×48mm仪表，模拟量输出和累积脉冲输出在同组接线端子上，只能选择其中一种功能。
2、选择累积脉冲输出(按电压、电流倍率的1倍计算)时，请在订货时注明清楚测量类型和脉冲常数。
YR-GFE单相多功能电力仪表接线图

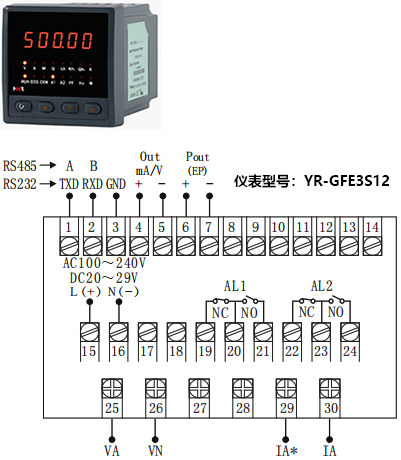

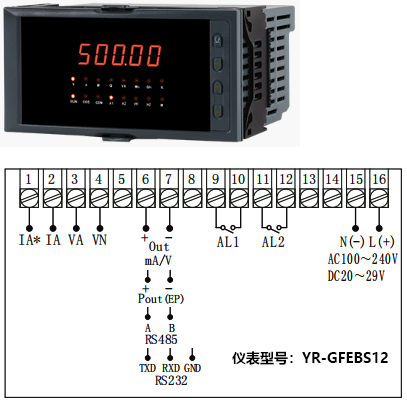

1、外形规格为160×80mm、96×96mm和96×48mm仪表接线图

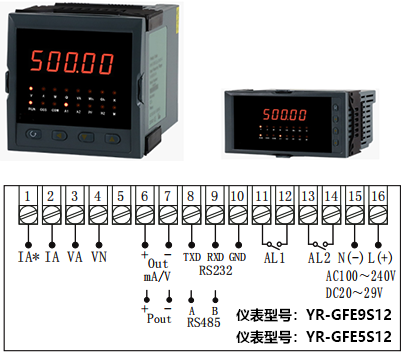

2、外形规格为80×80mm仪表接线图
仪表各输入方式接线说明

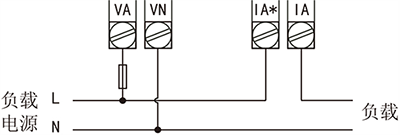

①单相两线系统，采用无PT，无CT方式的接线图

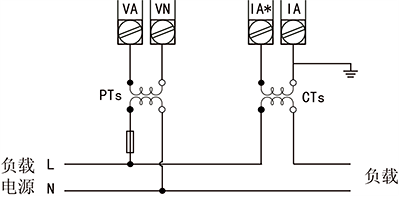

②单相两线系统，采用1PT，1CT方式的接线图
