多功能电力仪表

2022/12/8 20:16:23 人评论 次浏览 分类:电力仪表  仪表地址://www.e-cumulus.com/product/833.html

多功能电力仪表是针对三相高低压配电系统高精度高可靠性的测量交流电压、交流电流、有功功率、无功功率、视在功率、有功电能、无功电能、视在电能、功率因素、工频周波、谐波;带RS485数字通讯接口可实现仪表组网通讯功能;带1路有功脉冲输出,光耦隔离。仪表采用高清晰度LED红色数码或LCD背光液晶屏(蓝字)来显示测量参数,四种外形尺寸,面板有四个操作按键,用户可现场方便的实现显示切换、仪表参数编程设置,具有很强的灵活性。

多功能电力仪表

多功能电力仪表技术参数
功能电力仪表标准配置时基本功能为综合电量显示。
1、精度和分辨力

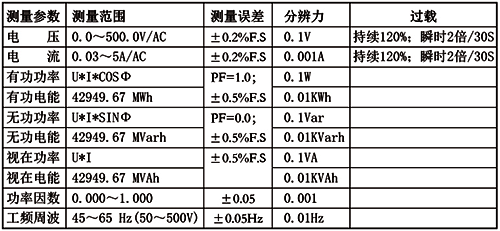

多功能电力仪表精度

2、多功能电力仪表输入
①测量三相四线制低压电气系统参数:电压(Ua、Ub、Uc、N)直接接入仪表;
电流(Ia、Ib、Ic)经3个CT接入多功能电力仪表
②测量三相四线制高压电气系统参数:电压(Ua、Ub、Uc、N)经3个PT后接入仪表;电流(Ia、Ib、Ic)经3个CT接入仪表
③测量三相三线制低压电气系统参数:电压(Ua、Ub、Uc)直接接入仪表;电流(Ia、Ic)经过2个CT接入多功能电力仪表
④测量三相三线制高压电气系统参数:电压(Ua、Uc)经2个PT后接入仪表;电流(Ia、Ic)经过2个CT接入多功能电力仪表


3、多功能电力仪表输出
①通讯接口:RS485,Modbus-RTU协议

②脉冲输出:有功脉冲输出1路和无功脉冲输出1路,光耦隔离
4、多功能电力仪表电源:DC/AC100-240V或DC20-29V
5、功耗:≤5W
6、多功能电力仪表耐压:输入和电源>1.5kV;输入和输出>1.5kV;电源和输出>1.5kV
7、绝缘:输入、输出、电源对机壳>100MΩ
8、仪表结构:仪表外壳为ABS工程塑料;亚克力有机玻璃面板;按键数量4个,硅胶按键

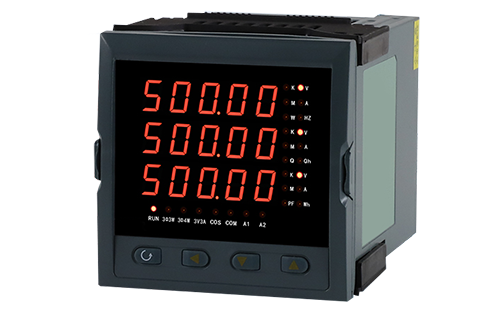

9、显示方式:3排4位数码管显示或LCD液晶显示

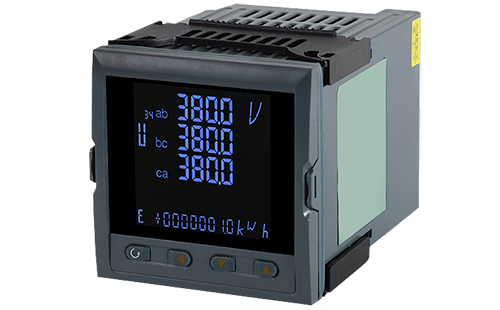

液晶多功能电力仪表

10、多功能电力仪表有4种外形
外形尺寸:120×120×115mm(高×宽×深);开孔尺寸:105×105mm(高×宽)
外形尺寸:96×96×97mm(高×宽×深);开孔尺寸:92×92mm(高×宽)
③外形尺寸:80×80×115mm(高×宽×深);开孔尺寸:76×76mm(高×宽)
④外形尺寸:1600×80×142mm(高×宽×深);开孔尺寸:152×76mm(高×宽)



多功能电力仪表选型
YR-GF①-②③④⑤⑥⑦⑧-⑨⑩-⑪-⑫-⑬
功能[注1]
[E]:综合电量(电压、电流、有功功率、无功功率、视在功率、有功电能、无功电能、视在电能、功率因素、工频周波、谐波)测量
②多功能电力仪表外形
[2]:外形尺寸:120×120×115mm;开孔尺寸:105×105mm
[3]:外形尺寸:80×80×115mm;开孔尺寸:76×76mm
[9]:外形尺寸:96×96×97mm;开孔尺寸:92×92mm
[B]:外形尺寸:160×80×142mm;开孔尺寸:152×76mm

功能说明
[S]:多功能仪表设计序号


参数输入个数
[4]:3排数码显示/标准出厂配置
[Y]:LCD液晶显示
(仪表外形为96×96×130mm)
⑤电网类型
[3]:三相三线制
[4]:三相四线制
⑥通讯接口

[N]:无通讯
[C]:RS485通讯


⑦变送输出[注2]
------所有外形仪表均可选以下选项
[N]:无变送输出
[11M]:1路4-20mA变送输出(RL≤500Ω)
[21M]:1路0-10mA变送输出(RL≤1000Ω)
[31M]:1路0-20mA变送输出(RL≤500Ω)
[11V]:1路1-5V变送输出(RL≥250kΩ)
[21V]:1路0-5V变送输出(RL≥250kΩ)
[11X]:1路其他(用户指定输出)
-----仅外形尺寸120×120mm仪表可选以下选项
[12M]:2路4-20mA变送输出(RL≤500Ω)
[22M]:2路0-10mA变送输出(RL≤1000Ω)
[32M]:2路0-20mA变送输出(RL≤500Ω)
[12V]:2路1-5V变送输出(RL≥250kΩ)
[22V]:2路0-5V变送输出(RL≥250kΩ)
[12X]:2路其他(用户指定输出)
[13M]:3路4-20mA变送输出(RL≤500Ω)
[23M]:3路0-10mA变送输出(RL≤1000Ω)
[33M]:3路0-20mA变送输出(RL≤500Ω)
[13V]:3路1-5V变送输出(RL≥250kΩ)
[23V]:3路0-5V变送输出(RL≥250kΩ)
[13X]:3路其他(用户指定输出)
[14M]:4路4-20mA变送输出(RL≤500Ω)
[24M]:4路0-10mA变送输出(RL≤1000Ω)
[34M]:4路0-20mA变送输出(RL≤500Ω)
[14V]:4路1-5V变送输出(RL≥250kΩ)
[24V]:4路0-5V变送输出(RL≥250kΩ)
[14X]:4路其他(用户指定输出)


⑧累积脉冲输出[注3]
[N]:无累积脉冲输出
[P1]:1路有功电能累积脉冲输出
[P2]:1路有功电能、2路无功电能累积脉冲输出
电压输入信号类型
[1]:0-100VAC
[2]:0-500VAC


电流输入信号类型
[1]:AC0-1A
[2]:AC0-5A


⑪外部事件输入
[N]:无外部事件输入[注4]
[Y2]:2路外部事件输入(仅外形80×80mm仪表可选)
[Y4]:4路外部事件输入(仅外形120×120mm仪表可选)


⑫报警
[N]:无报警
[2]:2限报警


⑬仪表供电电源
[W]:DC20-29V
[T]:DC/AC100-240V
1、YR-GFE系列多功能电力仪表可显示交流电压、交流电流、有功功率、无功功率、视在功率、有功电能、无功电能、视在电能、功率因素、工频周波、谐波(其中谐波显示只针对120×120mm外形仪表)。
2、规格尺寸为160×80mm、96×96mm和80×80mm外形仪表,模拟量输出只能选择一路;120×120mm外形仪表,模拟量输出最多可选择四路;电流输出与电压输出之间是不可切换的,需通过更改硬件完成,订货时请注明清楚。
3、规格尺寸为160×80mm、96×96mm和80×80mm仪表,累积脉冲输出只能选择一路;120×120mm外形仪表,累积脉冲输出可选择两路;累积脉冲输出(按电压、电流倍率的1倍计算)时,请在订货时注明清楚测量类型和脉冲常数;
4、160×80mm、96×96mm外形仪表,无外部事件输入功能;80×80mm外形仪表,外部事件输入可选择两路;120×120mm外形仪表,外部事件输入可选择四路。

常用多功能电力仪表型号

YR-GFE-2S4CP01N对应江苏斯菲尔电气股份有限公司PD194E-2S4,功能完全一致,昌晖多功能电力仪表价格更实惠
YR-GFE-9S4CP01N对应江苏斯菲尔电气股份有限公司PD194E-9S4,功能完全相同昌晖多功能电力仪表高性价比,质保24个月

多功能电力仪表接线图
功能电力仪表可使用在三相三线制和三相四线制配电系统中,仪表接线存在差别,请注意正确接线。
1、外形尺寸160×80mm、96×96mm多功能电力仪表接线图

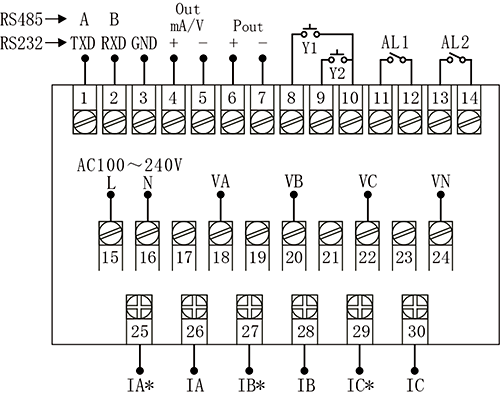

2、外形尺寸80×80mm多功能电力仪表接线图

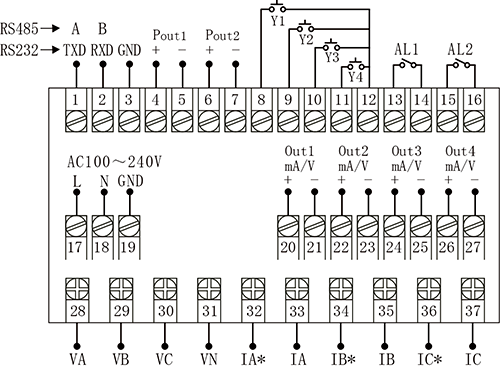

3、外形尺寸120×120mm多功能电力仪表接线图



◆三相三线系统,多功能电力仪表接入无PT、无CT方式的接线图



◆三相三线系统,多功能电力仪表接入2PT、2CT方式的接线图



◆三相四线系统,多功能电力仪表接入无PT、无CT方式的接线图



◆三相四线系统,多功能电力仪表接入3PT、3CT方式的接线图



注意事项

1、建议用户在外接CT、PT时,在本仪表和CT、PT之间采用接线端子排连接,以方便多功能电力仪表的拆卸。
2、当电流信号以CT方式接入时,请注意CT同名端。
3、用户需根据所采用的PT不同选择额定电流合适的保险丝。
4、为保证测量数据的准确度,必须正确接入电压、电流测试信号。当被测试电压小于多功能电力仪表电压量程,可以直接接入;否则,必须经电压互感器PT接入。当被测试电流小于多功能电力仪表电流量程,可以直接接入;否则,必须经电流互感器CT接入。
5、接线时确保输入电流与电压相序一致,否则会出现显示数值与符号错误,同时确保电流进出线连接正确(打*号端子接进线)
6、接入互感器的精度能够影响多功能电力仪表测试数据的准确度。互感器次级输出应连接较粗、较短的低阻抗导线,减少干扰影响。互感器可能产生信号角差的偏移,对测试数据的准确度有影响。

多功能电力仪表应用场合

功能电力表和网络多功能电力仪表用在电气系统的进线柜上,用于负载监控和考核计量,对电网所有参数进行高精度测量,仪表可靠性、稳定性和使用寿命达到国内行业领先水平,品质值得信赖!
