扩散硅卫生型压力变送器

2019/4/22 0:00:14 人评论 次浏览 分类:单晶硅变送器  仪表地址://www.e-cumulus.com/product/803.html

扩散硅YR-ER102-SD卫生型压力变送器用于食品制药等行业测量液体、气体或蒸汽的液位、密度及压力,然后将其转变为4-20mA电流信号输出。

卫生型压力变送器性能规格
卫生型压力变送器精度±0.25%精度
回差:0.15%F.S.
重复性:0.15% F.S.
卫生型压力变送器零点漂移:0.15% F.S.
热迟滞:0.1% F.S.
环境温度影响:温度补偿范围0-80℃;卫生型表压变送器零点0.025%/卫生型表压变送器量程<0.025%/
过范围影响:±0.15%×Span
卫生型表压变送器稳定性:±0.5%×Span/3年
电源影响:±0.005%/10V(12-42VDC)
昌晖扩散硅卫生型压力变送器
卫生型压力变送器功能规格

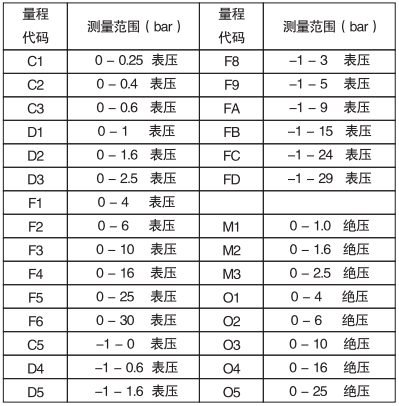

 卫生型表压变送器量程和范围
卫生型表压变送器量程范围
安装位置影响:与膜片平行方向的安装位置变化不会造成零漂影响,若安装位置与膜片面超过90°的变化,则有<0.15kPa范围内的零位影响,量程无影响
卫生型压力变送器输出:二线制,4-20mA+HART输出,可加载RS485通讯;输出信号极限:Imin=3.8mA,Imax=22mA
响应时间:0.2s
预热时间:<15s
环境温度:-20~+100℃
储存温度/运输温度:-40~+125℃
介质温度:-30~+120℃
卫生型压力变送器压力极限:从真空至最大量程

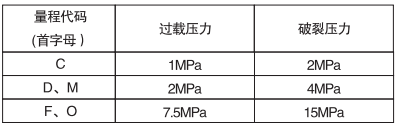

卫生型压力变送器过载极限
卫生型表压变送器过载极限

卫生型表压变送器安装
电源及负载条件:电源电压为DC24V,R≤(Us-12)/Imax kΩ,其中Imax=23mA、最大电源电压:36VDC、最小电源电压:10VDC
卫生型表压变送器电气连接:赫斯曼接头,接线端子适用于0.5-2.5mm2的导线
过程连接:标准过程连接DN25/DN40/DN50/DN76.1卫生型接口

卫生型压力变送器物质规格
材质:膜片为不锈钢316L、哈氏合金C
过程连接:不锈钢316
填充液:硅油、植物油
压力变送器外壳:不锈钢304
单晶硅卫生型压力变送器重量:0.2-0.3kg
外壳防护等级:IP65

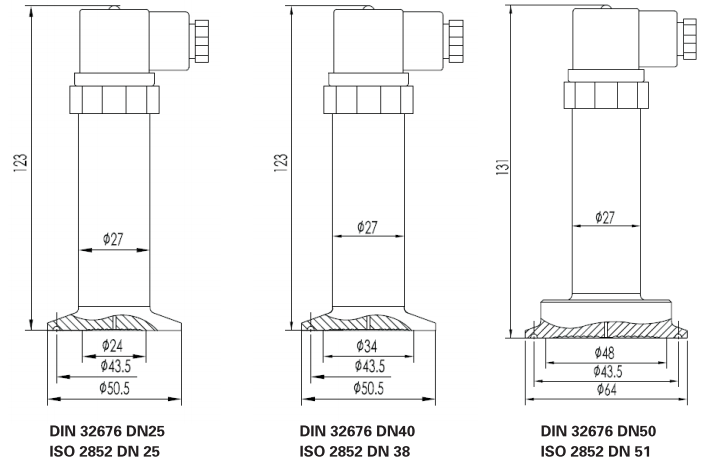

卫生型压力变送器外形尺寸
卫生型表压变送器外形尺寸

扩散硅卫生型压力变送器型号和规格代码表

卫生型压力变送器选型  YR-ER102-S①②③④⑤
①代码                     精度
D                                                 ±0.25%精度
②代码                     高精度卫生型表压变送器量程[注1]
C1                                                0-0.25bar
C2                                                0-0.4bar
C3                                                0-0.6bar
D1                                                0-1bar
D2                                                0-1.6bar
D3                                                0-2.5bar
F1                                                 0-4bar
F2                                                 0-6bar
F3                                                 0-10bar
F4                                                 0-16bar
F5                                                 0-25bar
F6                                                 0-30bar
C5                                                 -1~0bar
D4                                                 -1~0.6bar
F8                                                  -1~3bar
F9                                                  -1~5bar
FA                                                 -1~9bar
FB                                                 -1~15bar
FC                                                 -1~24bar
FD                                                 -1~29bar
③代码                     膜片材质                  填充液
A                                                  不锈钢316L                               硅油
C                                                  哈氏合金C                                 硅油
X                                                  不锈钢316L                               植物油
Y                                                  哈氏合金C                                 植物油
④代码                     单晶硅卫生型压力变送器过程连接[注1]
A                                                  卫生型接口DIN 32676 DN25/ISO 2852 DN25
B                                                  卫生型接口DIN 32676 DN40/ISO 2852 DN38
C                                                  卫生型接口DIN 32676 DN50/ISO 2852 DN51
⑤代码                     附加选型[注2]
1                                                  检测报告
2                                                  材质报告
4                                                  附加RS485通讯口

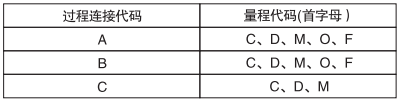

[注1]:过程连接和适用量程的对应关系:
卫生型表压变送器过程连接和适用量程的对应关系
[注2]:附加选项可不选,也可多选


卫生型表压变送器选型举例
例:YR-ER102-SDC1AA124
[YR-ER102-S]:扩散硅卫生型压力变送器
[D]:±0.25%精度卫生型压力变送器
[C1]:量程为0-0.25bar
[A]:触液部分膜片材质为不锈钢316L,填充液为硅油
[A]:过程连接接口:卫生型接口DIN 32676 DN25/ISO 2852 DN25
[124]:检测报告+材质报告+附加RS485通讯口

昌晖仪表还生产性能与进口产品一致的单晶硅卫生型压力变送器YR-ER102-S,专用于食品、制药等行业测量液体、气体或蒸汽的液位、密度及压力,然后将其转变为4-20mA+HART电流信号输出。YR-ER102-S也可与HART手持终端或HART Modem相互通信,进行参数设定、过程监控等。
