万能变送器支架

2020/5/18 5:36:57 人评论 次浏览 分类:单晶硅变送器  仪表地址://www.e-cumulus.com/product/3054.html

压力变送器和差压变送器按照引压口形式区分,可分为差压式安装形式和直压式安装形式;按照现场固定方式区分,可分为管道安装形式和板墙式安装方式。由此产生了四种安装支架。

压力变送器的选用

压力变送器是用于各类介质压力测量的仪器。压力测量的准确性在很大程度上取决于变送器、测量管和取压部件的正确安装。对于易燃、易爆场合,应选用气动和相应防爆等级的电动压力变送器。对于易堵塞、粘稠、腐蚀性、汽化点低的被测介质可选择法兰式压力变送器。对于测量精度要求高、环境条件恶劣时宜选用智能式压力变送器。

压力变送器安装要点

在某些场合,压力变送器可直接安装在工艺管道上,无需另设支架,在工艺管道上直接安装的条件是工艺过程温度和环境温度都应符合变送器的使用条件。但在一些特殊场所中安装压力变送器,压力取源时就必须注意许多要求,如:
◆测量气体压力时,取压点应在工艺管道的上半部。
◆测量液体压力时,取压点应在工艺管道的下半部与工艺管道的水平中心线成0°-45°夹角的范围内。
◆测量蒸汽压力时,取压点取在工艺管道的上半部以及下半部与工艺管道水平中心线成0°-45°夹角的范围内。
◆压力取源部件的安装位置,应选择在工艺介质流束稳定的管段。
等等众多情况,均影响安装压力变送器。

目前现状

目前市场变送器品牌繁多,各品牌也有各自特有的变送器安装支架。然而,大多数变送器品牌的安装支架会根据墙装或者管装的要求,以及压力变送器和差压变送器不同的结构,配备了四种安装支架。客户需要根据现场安装形式,在采购时就需选定所匹配的安装支架;或者在安装时根据现场需求再进行支架的选购。前者,如后期安装位置发生改变,会造原配的支架无法匹配现场需求,造成浪费。而后者也会因二次采购而导致工期延长或单独购买配件使得成本增加。

同时,多种安装支架也会增加用户应用的困难。而对于变送器供应商来说,种类越多,备库数量也随之增加;并且,在管理与分发时,也增加了出错的可能性。因此,一款既能墙装也能管装,同时并能适配差压变送器和压力变送器的万能变送器支架,将会是用户绝佳的选择。


昌晖仪表万能变送器支架

目前昌晖仪表研发团队,根据YR-ER100系列单晶硅变送器结构特点,结合各种工况的安装需求,研发出一款具有自主产权的万能安装支架。

昌晖万能变送器支架特点

①昌晖万能变送器支架兼顾墙装管装需求;

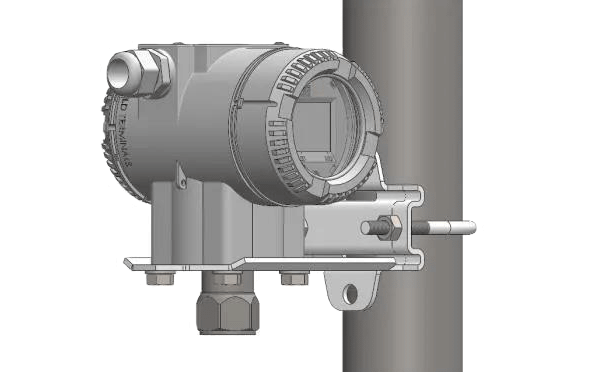

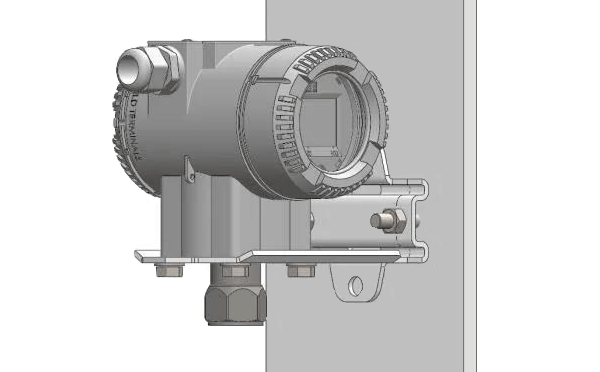

万能变送器支架兼顾墙装管装需求
②昌晖万能变送器支架同时适配差压变送器与压力变送器;

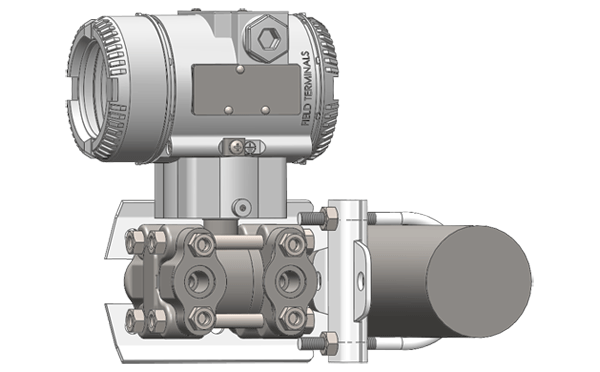

万能变送器支架同时适配差压变送器与压力变送器
③精简配件,使得安装更加便捷;

昌晖万能变送器支架使得安装更加便捷
④不锈钢或镀锌碳钢材质,满足各种工况及美观需求

昌晖万能变送器支架有不锈钢或镀锌碳钢材质
⑤减少用户过多选择,节省用户在采购、使用的时间成本


综上所述,目前昌晖仪表研发团队从用户需求根本出发,帮助客户根本上解决压力测量难题,YR-ER100系列单晶硅变送器让客户方便、简单、优质的使用。
