直连式压力变送器 YR-ER102

2021/9/7 19:09:25 人评论 次浏览 分类:单晶硅变送器  仪表地址://www.e-cumulus.com/product/787.html

YR-ER102高稳定性单晶硅直连式压力变送器为螺纹安装方式,采用瑞士原装ROCKSENSOR压力传感器和电路生产,用于测量液体、气体或蒸汽的液位、密度及压力,然后将其转变为4-20mA+HART电流信号输出,高精度单晶硅压表压变送器测量范围0.6kPa-40MPa。YR-ER102也可与HART手操器或HART Modem相互通信,进行参数设定、过程监控等。

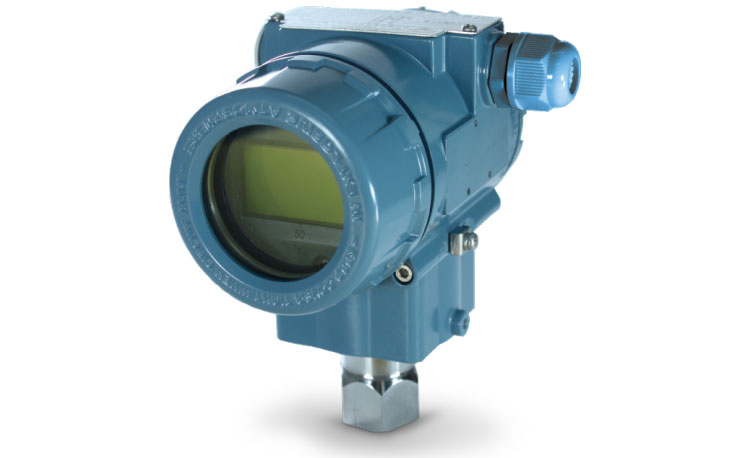

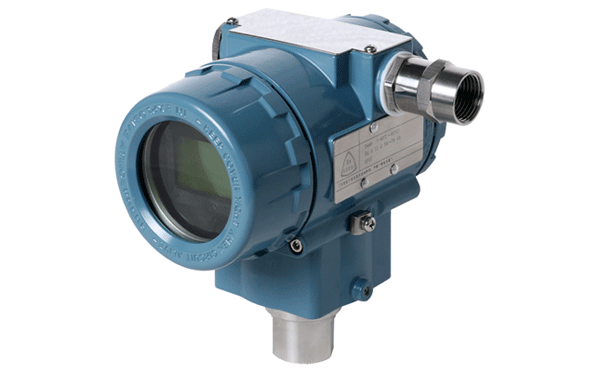

直连式压力变送器
高精度直连式压力变送器特点


高精度直连式压力变送器特点
1、中心传感单元采用全球领先高精度硅技术,铂金级精度(YR-ER102-A精度为±0.05%)
2、高精度单晶硅直连式压力传感器为专利双过载保护膜片设计
3、高精度单晶硅变送器优异的静压性能,远非同场合电容式产品所能媲比,静压误差最优可控制在±0.05%/10MPa以内
4、单晶硅直连式压力变送器最高100:1的量程比调节
5、单晶硅表压变送器电磁兼容性(EMC)符合GB/T 18268.1-2008
6、极高稳定性、可靠性和极低温度漂移,压力变送器零点、精和重复性度多年不变,长期运行免维护
7、三种报警电流输出模式用户可选择
8、单晶硅表压变送器线性输出和平方根输出可自由编程组态,总线标准4-20mA/HART输出
单晶硅表压变送器YR-ER102-A
单晶硅表压变送器性能规格
1、调量程的参考精度(包括从零点开始的线性、回差和重复性)
YR-ER102-A:±0.05%
YR-ER102-B:±0.075%
YR-ER102-C:±0.1%
◆若TD>10(TD=最大量程/调节量程),则为:
YR-ER102-A:±(0.005×TD)%
YR-ER102-B:±(0.0075×TD)%
YR-ER102-C:±(0.01×TD)%
◆对于量程B,若TD>6(TD=最大量程/调节量程)则为:
YR-ER102-B:±(0.0125×TD)%
YR-ER102-C:±(0.0166×TD)%
2、环境温度影响
◆-25℃~65℃时总影响量为:
YR-ER102-A:±(0.075×TD+0.025)%×Span,每10℃之间±0.04%(TD=1时)
YR-ER102-B/C:±(0.15×TD+0.5)%×Span;每10℃之间±0.08%×Span(TD=1时)
◆-40℃~-25℃和65℃~85℃时总影响量为:
YR-ER102-A:±(0.1×TD+0.025)%×Span
YR-ER102-B/C:±(0.2×TD+0.05)%×Span
2、过范围影响
YR-ER102-A:±0.05%×Span
YR-ER102-B/C:±0.075%×Span
3、稳定性
单晶硅直连式压力变送器稳定性:±0.15%URL/10年
4、电源影响
±0.001% /10V(12~36VDC),可忽略不计

直连式压力变送器功能规格
1、量程和范围

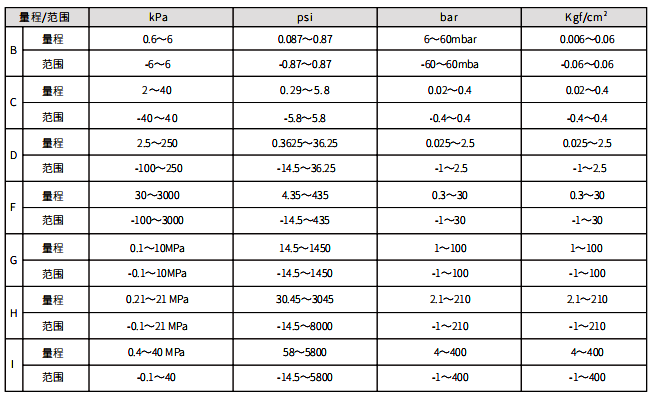

①0.05%高精度直连式压力变送器量程和范围
0.05%高精度直连式压力变送器量程和范围

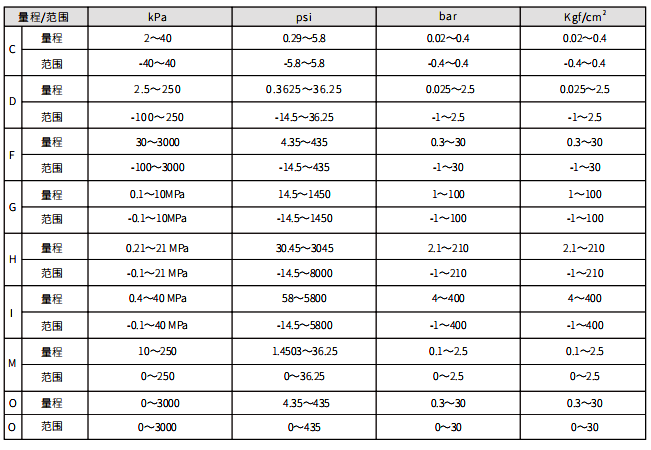

②0.075%精度和0.1%精度直连式压力变送器量程和范围
0.075%精度和0.1%精度直连式压力变送器量程和范围
2、量程限
在量程的上下限范围内,可以任意调整。建议选择量程比尽可能低的量程代码,以优化性能特征
3、零点设置
单晶硅直连式压力变送器零点和量程可以调节到上面表中测量范围内的任何值,只要:标定量程≥最小量程
4、安装位置影响
与膜片面平行方向的安装位置变化不会造成零漂影响,若安装位置与膜片面超过90°的变化,量程C有<0.25kPa范围内的零位漂移,其它量程有<0.15kPa范围内的零位影响,均可以通过调节调零校正。无量程影响
5、输出信号
2线制4-20mA+HART输出,数字通讯,可选择线性或平方根输出,HART协议加载在4-20mA信号上。
输出信号极限:Imin=3.9mA,Imax=20.5mA
6、报警电流
低报模式(最小):3.6mA
高报模式(最大):21mA
不报模式(保持):保持故障前的有效电流值
报警电流标准设置:高报模式
7、响应时间
放大器部件阻尼常数为0.1s;传感器时间常数为0.1-1.6s,取决于量程及量程比。附加的可调时间常数为:0.1-60s
8、预热时间
<15s
9、环境温度
-40~+85℃;带液晶显示、氟橡胶密封圈时-40~+65℃
10、储存温度/运输温度
-50~+85℃;带液晶显示时-40~+85℃
11、压力极限
从真空至最大量程
12、过载极限

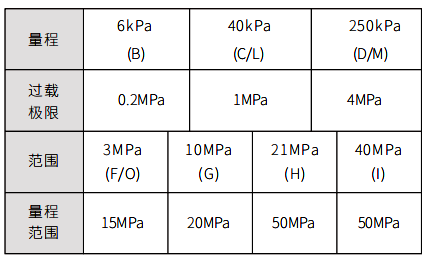

①0.05%高精度直连式压力变送器过载极限
0.05%高精度直连式压力变送器过载极限

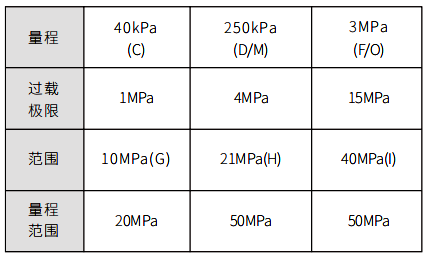

②0.075%精度和0.1%精度直连式压力变送器过载极限
0.075%精度和0.1%精度直连式压力变送器过载极限
13、防爆性能:
14、电磁兼容性(EMC)
单晶硅表压变送器电磁兼容性(EMC)
注1:A性能等级说明:测试时,在技术规范极限内性能正常。
注2:B性能等级说明:测试时,功能或性能暂时降低或丧失,但能自行恢复,实际运行状况、存储及其数据不改变。
 直连式单晶硅压力变送器
单晶硅直连式压力变送器安装
1、电源及负载条件
电源电压为24V,R≤(Us-12V)/Imax kΩ,其中Imax=23mA
最大电源电压:36VDC
最小电源电压:9VDC(低电压版),13.5VDC(背光LCD液晶 显示、OLED显示)
数字通讯负载范围:230-600Ω
2、电气连接
M20×1.5或NPT1/2内螺纹,标配M20×1.5尼龙电缆密封扣,接线端子适用于0.5-2.5mm2导线
3、过程连接
标准过程连接:NPT1/2内螺纹,可转成NPT1/2、G1/2以及M20×1.5的外螺纹、KF16真空接口

单晶硅直连式压力变送器物理规格
1、材质
膜片:不锈钢316L、哈氏合金C
过程连接:不锈钢316
填充液:硅油、氟油
压力变送器外壳:铝合金材质、外表喷涂环氧树脂;不锈钢表壳可选
外壳密封圈:丁晴橡胶(NBR)
铭牌:不锈钢304
2、重量
单晶硅压力变送器(铝合金表壳,无液晶显示、安装支架和过程连接)重约1.6kg
3、外壳防护等级
IP67
单晶硅表压变送器

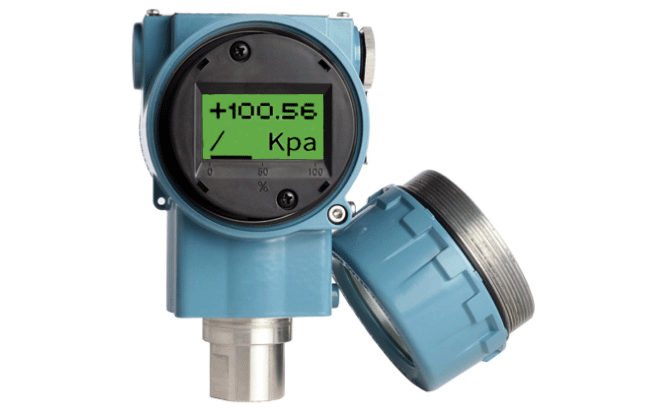

看图识单晶硅压力变送器
以上外形的单晶硅变送器是昌晖仪表独有外观,具有很好的辨识度,您在见到这种外形的产品,源自昌晖仪表,高性能单晶硅表压变送器自然找生产厂家最便宜!分享这张图,记住昌晖仪表电话(0871-65127691),昌晖仪表制造有限公司有礼相送哦!

高精度单晶硅直连式压力变送器外形尺寸
高精度单晶硅表压变送器外形尺寸

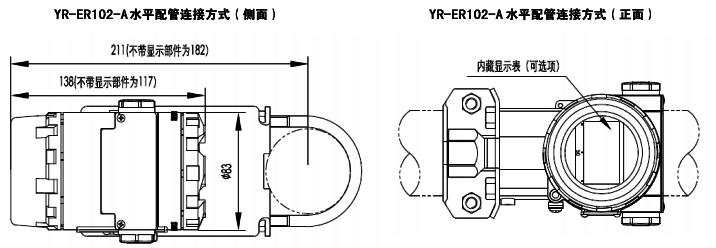

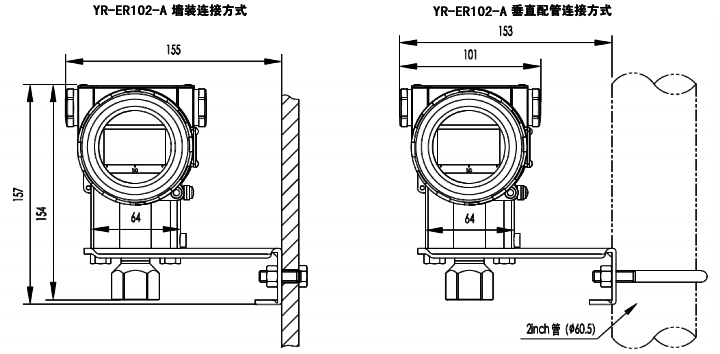

 单晶硅变送器安装形式
直连式压力变送器过程连接

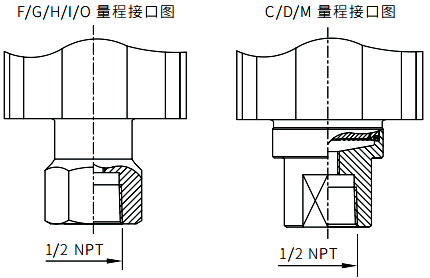

1、标准形式(代码1)
直连式压力变送器标准形式过程连接

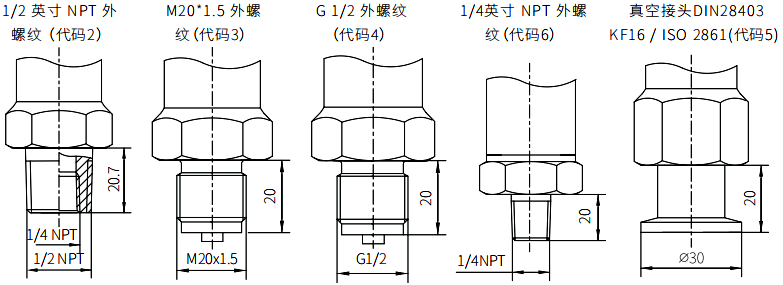

2、衍生接口形式
直连式压力变送器衍生接口形式

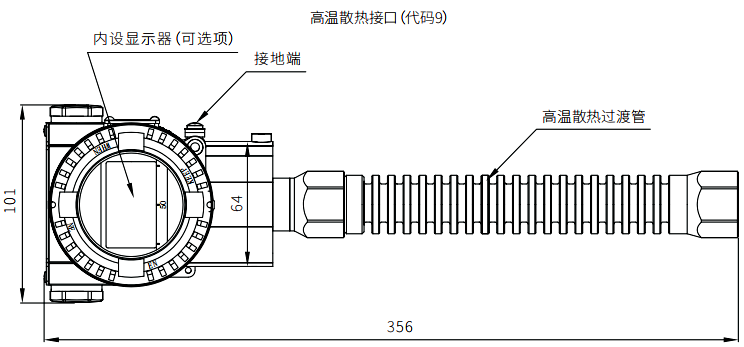

直连式压力变送器高温型过程连接

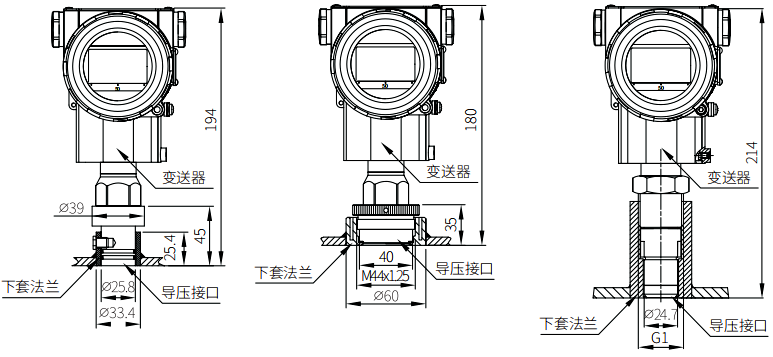

直连式压力变送器纸浆接头
直连式压力变送器电气连接

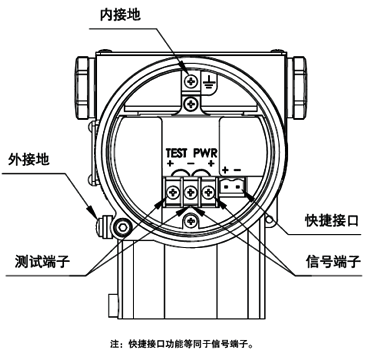

YR-ER102单晶硅表压变送器电气接线图

单晶硅直连式压力变送器选型


晶硅硅直连式压力变送器型号YR-ER102-①②③④⑤⑥⑦⑧⑨⑩⑪-⑫

①精度
[A]:±0.05%高精度单晶硅表压变送器
[B]:±0.075%
[C]:±0.1%

②直连式压力变送器量程
[B]:0-0.6kPa~6kPa(0-60~600mmH2O)/(0-6~60mbar)[注1]
[C]:0-2kPa~40kPa(0-200~4000mmH2O)/(0-20~400mbar)
[D]:0-2.5kPa~250kPa(0-0.25~25mH2O)/(0-25~2500mbar)
[F]:0-30kPa~3MPa(0-3~300mH2O)/(0-0.3~30bar)
[G]:0-0.1MPa~10MPa/(0-1~100bar)
[H]:0-0.21MPa~21MPa/(0-2.1~210bar)
[I]:0-0.4MPa~40MPa/(0-4~400bar)

③膜片材质/填充液
[A]:不锈钢316L/硅油
[B]:不锈钢316L/氟油
[C]:哈氏合金C/硅油
[D]:哈氏合金C/氟油
[E]:不锈钢316L镀金/硅油
[F]:不锈钢316L镀金/氟油

④过程连接
[1]:1/2英寸NPT内螺纹
[2]:1/2英寸NPT外螺纹(内含1/4英寸NPT)
[3]:转接M20×1.5外螺纹
[4]:转接G1/2外螺纹
[A]:M20×1.5外螺纹(一体式)
[B]:G1/2外螺纹(一体式)
[5]:真空接口DIN 28403 KF/16 ISO2861[注2]
[6]:1/4英寸NPT外螺纹
[7]:1/4英寸NPT内螺纹
[9]:高温散热型接口,1/2英寸NPT内螺纹
[L]:G1螺纹纸浆接口密封装置
[M]:M44×1.25螺纹纸浆接口密封装置
[S]:φ25.8插入纸浆接口密封装置

⑤特殊功能
[N]:无(标准配置)
[O]:禁油处理(氧气测量限氟油填充液,氟橡胶密封圈、<6MPa、<60℃)
[P]:防雷击功能
[X]:定制功能

⑥安装支架
[N]:无
[1]:不锈钢
[2]:镀锌碳钢

⑦液晶显示
[N]:无显示表头
[2]:LCD背光液晶显示(-20℃)
[3]:OLED显示(-40℃)

⑧防爆选项
[N 基本型
[A]:本安型,NEPSI
[D]:隔爆型,NEPSI
[B]:本安型,ATEX
[E]:隔爆型,ATEX

⑨位号标牌
[N]:无
[1]:位号位于铭牌内
[2]:悬挂式不锈钢位号标牌

⑩直连式压力变送器说明书
[C]:单晶硅直连式压力变送器配中文说明书
[E]:单晶硅直连式压力变送器配英文说明书

⑪壳体选项
[N]:铝合金壳体,电气接口M20×1.5
[T]:铝合金壳体,电气接口NPT1/2(无电缆引入装置及盲堵)
[S]:不锈钢316壳体,电气接口M20×1.5

⑫附加可选择(-)
[V]:低电压版
[1]:第三方检测报告(5点检测)
[2]:第三方检测报告(9点检测)
[M]:RS485-Modbus RTU通讯协议
[P]:Profibus PA通讯协议

[注1]:YR-ER-102-A不能选表压量程代码“B”
[注2]:真空接口DIN 28403 KF16/ISO 2861,仅适用小于2.5bar以内的量程

直连式压力变送器选型举例
例:YR-ER102-ACA1P12N1CN-V
[A]:基本误差±0.05%
[C]:量程为0-2kPa~40kPa/(0-200~4000 mmH2O)/(0-20~400mbar)
[A]:接液部分为不锈钢316L膜片,填充液为硅油
[1]:1/2英寸NPT内螺纹的过程连接接口
[P]:带防雷击功能
[1]:不锈钢安装支架
[2]:LCD背光液晶显示
[N]:基本型(非防爆变送器)
[1]:位号标于铭牌内
[C]:中文使用说明书
[N]:铝合金壳体,M20×1.5
[V]:低电压版

单晶硅直连式压力变送器和差压式单晶硅压力变送器具有相同的性能和参数,两者仅存在外形、重量和安装形式的不同,通常根据现场安装位置空间大小来选择,螺纹安装直连式压力变送器安装更简单。
