经济型显示控制仪 YR-GFC

2020/11/30 15:14:15 人评论 次浏览 分类:显示仪表  仪表地址://www.e-cumulus.com/product/504.html

YR-GFC系列单回路数字显示控制仪采用全自动贴片封装工艺,具有很强的抗干扰能力,精度0.3%。YR-GFC设计了双屏LED数码显示,显示内容更丰富,可与各类传感器、变送器配合使用,实现对温度、压力、液位、速度、力等物理量的测量显示,无断线报警功能,输出功能包括:2限报警控制、1路模拟变送输出等,比传统的数显仪表还新增加了还原出厂默认参数,操作更简便,适用所有自控现场。

显示控制仪

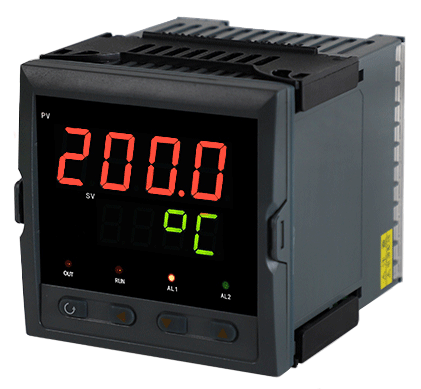

昌晖0.3%精度YR-GFC80显示控制仪

昌晖0.5%精度SWP-LED系列显示控制仪

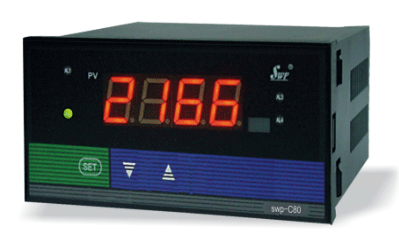

昌晖0.5%精度SWP-C80显示控制仪

常用显示控制仪型号
Y
R-GFC801-00-23-NN-P-T
YR-GFC901-00-23-NN-P-T
YR-GFCS801-00-23-NN-P-T

YR-GFC401-00-23-NN-P-T
YR-GFCS401-00-23-NN-P-T
YR-GFC701-00-23-NN-P-T
YR-GFC101-00-23-NN-P-T
YR-GFC801-02-23-NN-P-T
YR-GFCS801-02-23-NN-P-T
YR-GFC901/903
YR-GFC901-02-23-NN-P-T
YR-GFC701-00-23-NN-P-T
YR-GFC401-00-23-NN-P-T

YR-GFCS401-02-23-NN-P-T
YR-GFC903-01-23-HL-P-T
YR-GFC903-02-23-HL-P-T
YR-GFC803-01-23-HL-N-T
YR-GFC803-02-12-HL-P-T
YR-GFCS803-01-23-HL-P-T

YR-GFCS803-02-23-HL-P-T
YR-GFCS801/803/401/403
YR-GFC703-01-23-HL-P-T
YR-GFC703-02-23-HL-P-T

YR-GFC403-01-23-HL-P-T
YR-GFCS403-01-23-HL-P-T
YR-GFC403-02-23-HL-P-T

YR-GFCS403-02-23-HL-P-T
YR-GFC103-01-23-HL-P-T
YR-GFC103-02-23-HL-P-T

YR-GFC显示控制仪特点
昌晖
仪表推出的SWP-LED系列智能显示控制仪表在国内以质量好高性价比获得广泛认同和市场份额,在对国内外同行普遍存在的不足进行完善和技术创新基础上,YR-GNC系列显示控制仪外观、结构、精度、仪表功能、低温漂、高稳定性和抗强干扰性能方面取得突破,文章《数字显示仪表YR-GF系列介绍》有详细介绍。
1、YR-GFC系列精度为0.3%FS,是YR-GNC系列0.2%精度显示控制仪精简版本
2、可切换输入信号可达33种类型(YR-GNC系列为39种),用户可以自由设置量程和小数点位置
3、双屏LED显示(PV显示测量值;SV可设置为显示输入分度号、显示报警值、显示时间、显示℃或不显示)
4、热电偶信号输入时,温度显示分辨率为0.1℃
5、YR-GFC系列显示控制仪为亚克力面膜,硅胶轻触按键,欧洲高档进口仪表外观
6、可提供160×80、80×160、96×96、96×48、48×96、72×72、48×48mm七种外形尺寸,仪表深度为110mm

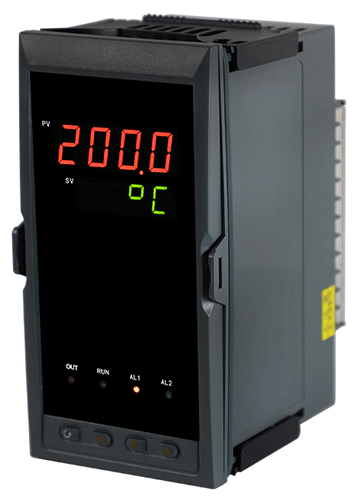

经济型显示控制仪七种外形
7、显示控制仪接线端子160×80、80×160、96×96、96×48、48×96mm外形相同,72×72和48×48mm不同,减少显示控制仪接线不同带给使用者的不便

8、显示控制仪为高可靠性拔插结构,表芯和表壳可分离,用户可不用拆线直接更换或检修显示控制仪
9、YR-GFC系列显示控制仪采用抗强干扰电路设计、进口元件和贴片焊接工艺生产
10、报警输出ON/OFF带回差
11、全数字化微处理器调校,极低温度漂移,可保证显示控制仪多年稳定性和精度不变
12、设定参数断电保留及参数密码锁定
13、YR-GFC系列显示控制仪输出扩展性:
模式1:测量值显示+2限报警+1路变送输出+1路馈电输出
模式2:测量值显示+2限报警+1路通讯输出+1路馈电输出

如果您用到“断线报警”、“RS232通信”、“四限报警”或同时变送输出+RS485通讯功能,请选择YR-GNC显示控制

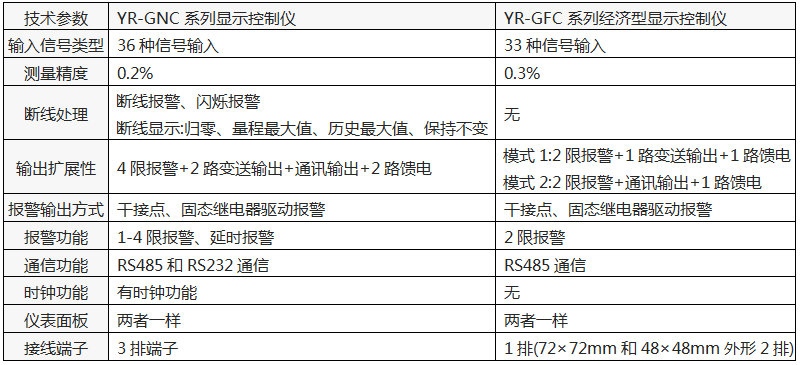

YR-GFC和YRGNC的异同之处



昌晖经济型显示控制仪选型表


YR-GFC①②-③④-⑤-⑥⑦-⑧-⑨


显示控制仪表外形尺寸
[9]:96×96mm(开孔尺寸:92×92mm)
[8]:160×80mm(开孔尺寸:152×76mm)
[S8]:80×160mm(开孔尺寸:76×152mm)
[7]:72×72mm(开孔尺寸:68×68mm)
[4]:96×48mm(开孔尺寸:92×45mm)
[S4]:48×96mm(开孔尺寸:45×92mm)
[1]:48×48mm(开孔尺寸:45×45mm)


②控制作用
[01]:单纯显示
[03]:显示+2个报警(可设置为上限、下限/上上限、上限/下限、下下限)
③通讯方式
[0]:无通讯(标准出厂配置)
[8]:RS485(modbus,仅在输出选型代码为“0”或“1”时可提供)

显示控制仪输出

[0]:无输出(控制作用代码为“03”的仪表不能选择此项)
[1]:继电器报警输出(控制作用代码为“01”的仪表不能选择此项)
[2]:4-20mA(RL≤600Ω) [注1]
[3]:0-10mA(RL≤1.2kΩ) [注1]
[4]:1-5V(RL≥250kΩ)[注1]
[5]:0-5V(RL≥250kΩ)[注1]
[6]:0-20mA(RL≤600Ω)[注1]
[7]:0-10V(RL≥4KΩ)[注1]

⑤输入信号类型

[××]:详见"仪表输入类型表”33种输入信号类型可切换

报警1

[N]:无报警(控制作用代码为“01”的必选项)
[H]:上限报警(控制作用代码为“01”的仪表不能选择此项)
[L]:下限报警(控制作用代码为“01”的仪表不能选择此项)

报警2

[N]:无报警(控制作用代码为“01”的必选项
[H]:上限报警(控制作用代码为“01”的仪表不能选择此项)
[L]:下限报警(控制作用代码为“01”的仪表不能选择此项)

⑧馈电输出

[N]:无馈电
[P]:1路DC24V馈电输出,输出电流≤30mA(负载电阻≥750Ω)
⑨仪表电源

[T]:交流/直流100-240V供电(标准出厂配置)
[W]:DC24V供电
备注
注1:YR-GFC经济型显示控制仪不提供“通讯+变送输出”功能,如果需要通讯等增强功能需要选择YR-GNC系列显示控制仪。切记!
注2:经济型显示控制仪信号类型切换时请仔细阅读说明书。为了您的操作方便,请在订货时务必注明输入信号类型。
注3:在写型号时要完整,没有选到的功能项不能省略,用“N”补上。
注4:外形为96×48和48×96mm型的经济型显示控制仪,接线端子25、36间如有带报警功能,继电器触点容量为AC125V/0.5A、DC24V/0.5A,外形为48×48mm仪表继电器容量一样,其它外形仪表的继电器触点容量为AC220V/2A、DC24V/2A。
注5:YR-GFC系列经济型显示控制仪不带输入信号断线处理功能,如果将YR-GFC系列经济型显示控制仪用于超温联锁,温度传感器断线时仪表显示最大值,将触发超高温联锁动作,这样用途时需要选用YR-GNC显示控制仪。

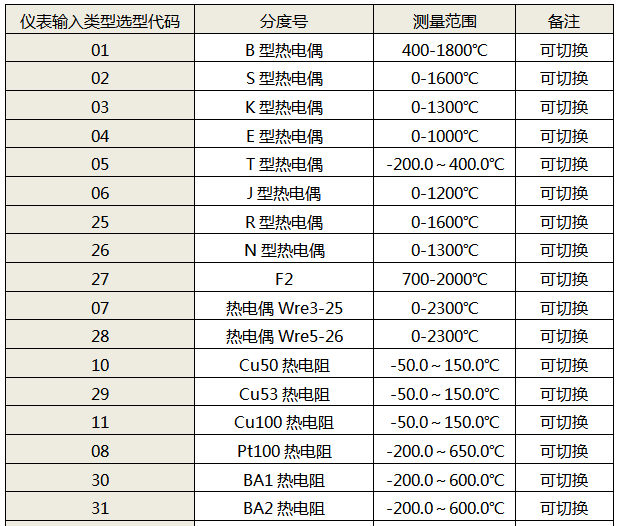

显示控制仪表输入类型选型代码

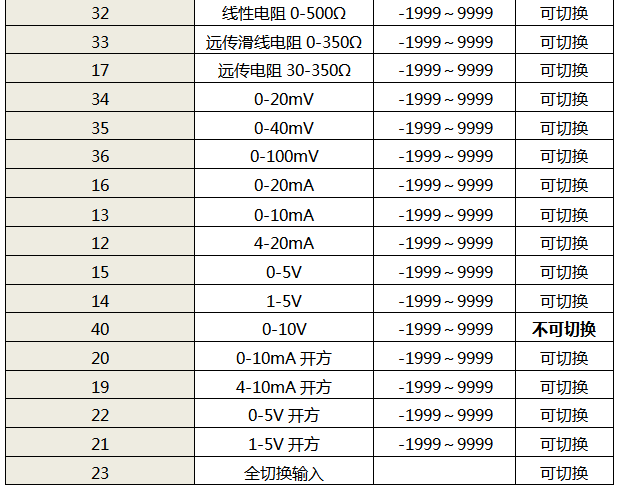

显示控制仪表输入类型选型代码
显示控制仪表输入类型选型代码1

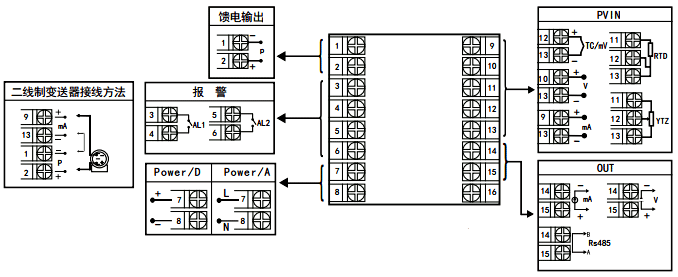

YR-GFC系列显示控制仪接线图

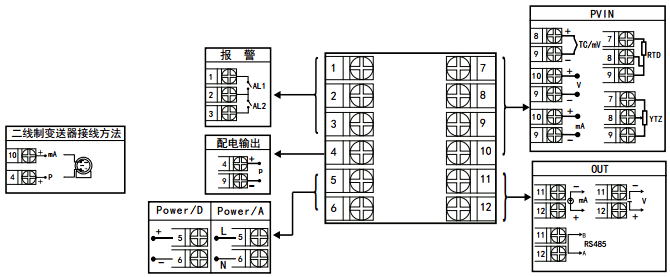

1、160×80、80×160、96×96、96×48、48×96mm外形显示控制仪接线图
YR-GFC显示控制仪接线图

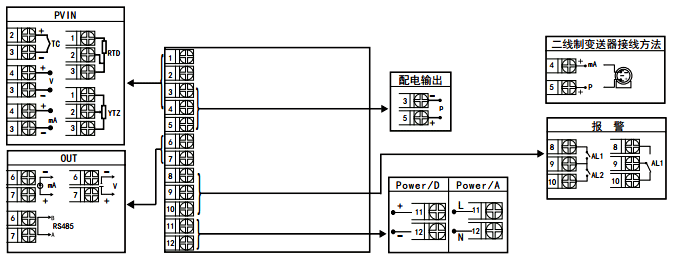

2、72×72mm外形(YR-GFC701或YR-GFC703)显示控制仪接线图
YR-GFC70显示控制仪接线图

3、48×48mm外形(YR-GFC101或YR-GFC103)显示控制仪接线图
YR-GFC10显示控制仪接线图
特别说明:选型时请根据接线图来选择功能,由于尺寸小的仪表接线端子少带不了全功能,有的功能在同组端子上只能选择其中一种功能。

YR-GFC系列经济显示控制仪属于显示仪表中常使用的一种,显示控制仪价格竞争处于红海状态,不断创新和技术进步向用户提供高性价比智能仪表是昌晖成为知名品牌的根本,选择YR-GFC系列仪表,您有眼光!
