显示控制仪特点
昌晖仪表推出的SWP-LED系列智能显示控制仪表在国内以质量好高性价比获得广泛认同和极高市场份额，在对国内外同行普遍存在的不足进行完善和技术创新基础上，YR-GNC系列仪表外观、结构、精度、仪表功能、稳定性和抗干扰性能方面取得突破，文章《数字显示仪表YR-GNC系列介绍》有详细分析。
1、双屏LED显示(PV显示测量值；SV可设置为显示输入分度号、显示第1-4报警值、显示时间、显示℃或不显示)
2、热电偶信号输入时，温度显示分辨率为0.1℃(温度超过1000℃自动取消小数点)
3、显示控制仪面板为亚克力面膜，硅胶轻触按键，高性能欧洲进口仪表外观
3、数码显示控制仪可提供160×80、80×160、96×96、96×48、48×96、72×72、48×48mm七种外形尺寸，光柱显示控制仪有160×80、80×160、96×96三种外形尺寸，仪表深度为110mm
4、显示控制仪接线端子160×80、80×160、96×96、96×48、48×96mm外形相同，72×72和48×48mm不同，减少仪表接线不同带给使用者的不便
5、昌晖显示控制仪表为高可靠性拔插结构，表芯和表壳可分离，用户可不用拆线直接更换或检修仪表
6、显示控制仪采用抗强干扰电路设计、进口元件和SMT焊接工艺生产
7、显示控制仪具备还远出厂默认参数功能，用户可轻松恢复出厂预设值

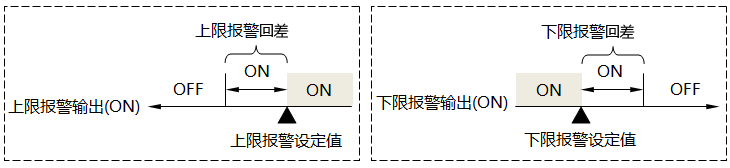

8、报警输出ON/OFF带回差，用户可设置延时报警、输入断线报警、闪烁报警等功能
9、全数字化微处理器调校，极低温度漂移，可保证显示控制仪表多年稳定性和精度不变
10、设定参数断电保留及参数密码锁定
YR-GNC系列显示控制仪接线图

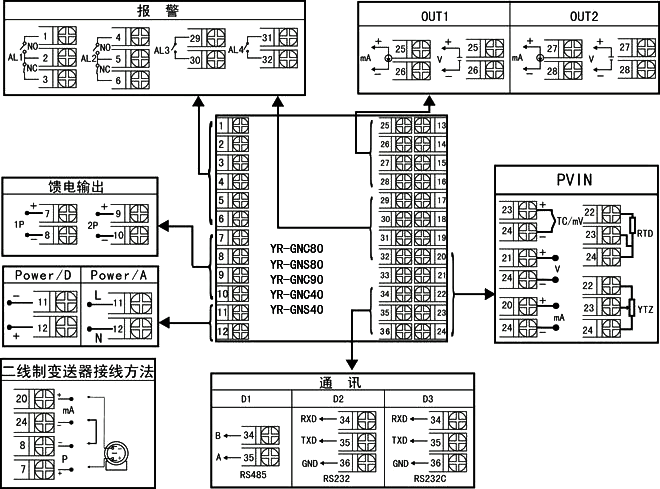

1、160×80、80×160、96×96、96×48、48×96mm外形显示控制仪接线图

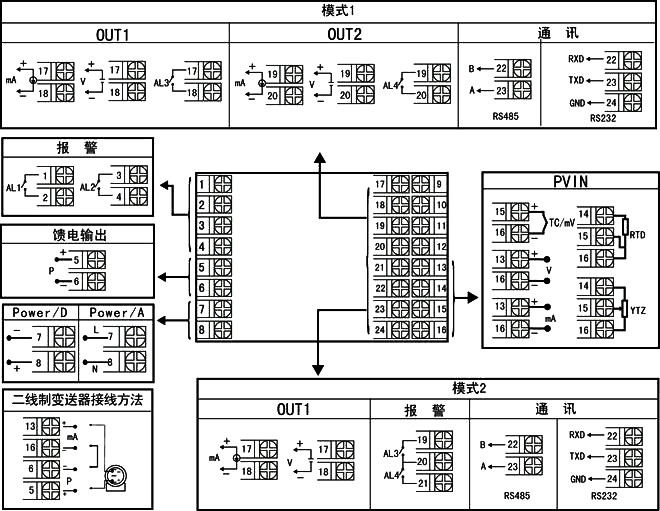

2、72×72mm外形(YR-GNC70)显示控制仪接线图

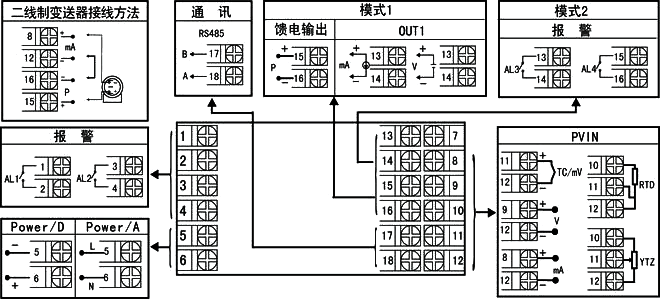

3、48×48mm外形(YR-GNC10)显示控制仪接线图
特别说明：请根据显示控制仪接线图来选择功能及型号，由于尺寸小的显示控制仪表接线端子少带不了全功能，有的功能在同组端子上只能选择其中一种功能。
YR-GNC显示控制仪选型表
YR-GNC①②-③④⑤-⑥-⑦⑧⑨⑩-⑪-⑫
①显示控制仪外形尺寸
[1]：48×48mm(开孔尺寸：45×45mm)
[4]：96×48mm(开孔尺寸：92×45mm)
[S4]：48×96mm(开孔尺寸：45×92mm)
[7]：72×72mm(开孔尺寸：68×68mm)
[9] ：96×96mm(开孔尺寸：92×92mm)
[8]：160×80mm(开孔尺寸：152×76mm)
[S8]：80×160mm(开孔尺寸：76×152mm)
[T9]：96×96mm(方形光柱仪)
[T8]：160×80mm(横式光柱仪)
[TS8]：80×160mm(竖式光柱仪mm)
②控制作用
[01]：单显示
[03]：显示＋两限报警(上下限、上上限和下下限)
[04]：显示＋四限报警(上上限/上限/下限/下下限)
③显示控制仪通信方式
[0]：无通信
[2]：RS232通信
[3]：RS232C打印接口
[8]：RS485通信
④显示控制仪表输出(OUT1)
[0]：无变送输出
[1]：继电器报警输出(控制作用为1的不能选)
[2]：4-20mA(RL≤600Ω)
[3]：0-10mA(RL≤1.2KΩ)
[4]：1-5V(RL≥250KΩ)
[5]：0-5V(RL≥250KΩ)
[6] ：0-20mA(RL≤600Ω)
[7]：0-10V(RL≥4KΩ)
⑤显示控制仪表输出(OUT2)
[0]：无变送输出
[2]：4-20mA(RL≤600Ω)
[3]：0-10mA(RL≤1.2KΩ)
[4]：1-5V(RL≥250KΩ)
[5]：0-5V(RL≥250KΩ)
[6]：0-20mA(RL≤600Ω)
[7]：0-10V(RL≥4KΩ)
⑥显示控制仪表输入类型
[**]：4-20mA(详见仪表输入类型表)
⑦报警输出1
[N]：无报警(控制作用为01的必选项)
[H]：上限报警(控制作用为04的必选项)
[L]：下限报警
⑧报警输出2
[N]：无报警(控制作用为01的必选项)
[H]：上限报警(控制作用为04的必选项)
[L]：下限报警
⑨报警输出3
[N]：无报警(控制作用为01的必选项)
[H]：上限报警(控制作用为04的必选项)
[L]：下限报警
⑩报警输出4
[N]：无报警(控制作用为01和03的必选项)
[H]：上限报警
[L]：下限报警(控制作用为04的必选项)
⑪馈电输出
[N]：无DC24V馈电输出
[P]：1路DC24V馈电输出
[2P]：2路DC24V馈电输出
[2P(12/24)]：1路DC12V输出和1路DC24V输出
⑫仪表供电方式
[W]：DC24V供电
[T]：AC/DC100-240V供电(交流50Hz)
备注：
1、外形为72×72mm显示控制仪不带RS232C打印接口；48×48mm显示控制仪不带RS232通讯接口和RS232C打印接口。
2、外形为96×48和48×96mm显示控制仪，接线端子25-36间如有带报警功能，继电器触点容量为AC125V/0.5A、DC24V/0.5A；外形为48×48mm显示控制仪继电器容量为AC125V/0.5A、DC24V/0.5A；其它外形仪表的继电器触点容量为AC220V/2A、DC24V/2A。
3、显示控制仪型号应书写完整，没有选到的功能项用“N”补上该功能代码型号位置。
显示控制仪表输入类型选型代码表
显示控制仪型号
显示控制仪型号举例1：显示+1路DC24V馈电+AC220V供电
YR-GNC801-000-23-NNNN-P-T
YR-GNC901-000-23-NNNN-P-T
YR-GNCS801-000-23-NNNN-P-T
YR-GNC401-000-23-NNNN-P-T
YR-GNCS401-000-23-NNNN-P-T
YR-GNC701-000-23-NNNN-P-T
YR-GNC101-000-23-NNNN-P-T
显示控制仪型号举例2：显示+1路变送输出+1路DC24V馈电+AC220V供电
YR-GNC801-020-23-NNNN-P-T
YR-GNC901-020-23-NNNN-P-T
YR-GNCS801-020-23-NNNN-P-T
YR-GNC401-020-23-NNNN-P-T
YR-GNCS401-020-23-NNNN-P-T
YR-GNC701-020-23-NNNN-P-T
YR-GNC101-020-23-NNNN-P-T
显示控制仪型号举例3：显示+2路变送输出+1路DC24V馈电+AC220V供电
YR-GNC801-022-23-NNNN-P-T
YR-GNC901-022-23-NNNN-P-T
YR-GNCS801-022-23-NNNN-P-T
YR-GNC401-022-23-NNNN-P-T
YR-GNCS401-022-23-NNNN-P-T
YR-GNC701-022-23-NNNN-P-T
显示控制仪型号举例4：显示+通信+1路DC24V馈电+AC220V供电
YR-GNC801-800-23-NNNN-P-T
YR-GNC901-800-23-NNNN-P-T
YR-GNCS801-800-23-NNNN-P-T
YR-GNC401-800-23-NNNN-P-T
YR-GNCS401-800-23-NNNN-P-T
YR-GNC701-800-23-NNNN-P-T
YR-GNC101-800-23-NNNN-P-T
显示控制仪型号举例5：显示+通信+1路变送输出+1路DC24V馈电+AC220V供电
YR-GNC801-820-23-NNNN-P-T
YR-GNC901-820-23-NNNN-P-T
YR-GNCS801-820-23-NNNN-P-T
YR-GNC401-820-23-NNNN-P-T
YR-GNCS401-820-23-NNNN-P-T
YR-GNC701-820-23-NNNN-P-T
YR-GNC101-820-23-NNNN-N-T (48×48mm显示控制仪DC24V馈电和变送输出只能二选一)
显示控制仪型号举例6：显示+通信+2路变送输出+1路DC24V馈电+AC220V供电
YR-GNC801-822-23-NNNN-P-T
YR-GNC901-822-23-NNNN-P-T
YR-GNCS801-822-23-NNNN-P-T
YR-GNC401-822-23-NNNN-P-T
YR-GNCS401-822-23-NNNN-P-T
YR-GNC701-822-23-NNNN-P-T
显示控制仪型号举例7：显示+2个报警+1路DC24V馈电+AC220V供电
YR-GNC803-010-23-HLNN-P-T
YR-GNC903-010-23-HLNN-P-T
YR-GNCS803-010-23-HLNN-P-T
YR-GNC403-010-23-HLNN-P-T
YR-GNCS403-010-23-HLNN-P-T
YR-GNC703-010-23-HLNN-P-T
YR-GNC103-010-23-HLNN-P-T
显示控制仪型号举例8：显示+1路变送输出+2个报警+1路DC24V馈电+AC220V供电
YR-GNC803-020-08-HLNN-P-T
YR-GNC903-020-23-HLNN-P-T
YR-GNCS803-020-23-HLNN-P-T
YR-GNC403-020-23-HLNN-P-T
YR-GNCS403-020-23-HLNN-P-T
YR-GNC703-020-23-HLNN-P-T
YR-GNC103-020-23-HLNN-N-T
YR-GNC803-02-08-HL-N-T(特殊要求定制产品型号)
显示控制仪型号举例9：显示+通信+2个报警+1路DC24V馈电+AC220V供电
YR-GNC803-810-23-HLNN-P-T
YR-GNC903-810-23-HLNN-P-T
YR-GNCS803-810-23-HLNN-P-T
YR-GNC403-810-23-HLNN-P-T
YR-GNCS403-810-23-HLNN-P-T
YR-GNC703-810-23-HLNN-P-T
YR-GNC103-810-23-HLNN-P-T
显示控制仪型号举例10：显示+通信+1路变送输出+2个报警+1路DC24V馈电+AC220V供电
YR-GNC803-820-23-HLNN-P-T
YR-GNC903-820-23-HLNN-P-T
YR-GNCS803-820-23-HLNN-P-T
YR-GNC403-820-23-HLNN-P-T
YR-GNCS403-820-23-HLNN-P-T
YR-GNC703-820-23-HLNN-P-T
YR-GNC103-820-23-HLNN-N-T(48×48mm显示控制仪表DC24V馈电和变送输出只能二选一)
显示控制仪型号举例11：显示+4个报警+1路DC24V馈电+AC220V供电
YR-GNC804-010-23-HHLL-P-T
YR-GNC904-010-23-HHLL-P-T
YR-GNCS804-010-23-HHLL-P-T
YR-GNC404-010-23-HHLL-P-T
YR-GNCS404-010-23-HHLL-P-T
YR-GNC704-010-23-HHLL-P-T
YR-GNC101-010-23-HHLL-N-T(48×48mm外形4限时不能带DC24V馈电)
显示控制仪型号举例12：显示+4个报警+1路变送输出+1路DC24V馈电+AC220V供电
YR-GNC804-020-23-HHLL-P-T
YR-GNC904-020-23-HHLL-P-T
YR-GNCS804-020-23-HHLL-P-T
YR-GNC404-020-23-HHLL-P-T
YR-GNCS404-020-23-HHLL-P-T
YR-GNC704-020-23-HHNL-P-T
常用单光柱显示控制仪型号
YR-GNCT801-000-23-NNNN-P-T
举例1：单光柱+横式+显示+DC24V馈电
YR-GNCT901-000-23-NNNN-P-T
举例2：单光柱+方形+显示仪表+DC24V馈电
YR-GNCTS801-000-23-NNNN-P-T
举例3：单光柱+竖式+显示仪表+DC24V馈电
YR-GNCT801-020-23-NNNN-P-T
举例4：单光柱+横式+显示+变送输出+DC24V馈电
YR-GNCT901-020-23-NNNN-P-T
举例5：单光柱+方形+纯显示+变送输出+DC24V馈电
YR-GNCTS801-020-23-NNNN-P-T
举例6：单光柱+竖式+纯显示仪表+变送输出+DC24V馈电
YR-GNCT801-800-23-NNNN-P-T
举例7：单光柱+RS485+纯显示+DC24V馈电
YR-GNCT901-800-23-NNNN-P-T
光柱显示控制仪型号举例8：单光柱+RS485+纯显示+DC24V馈电
YR-GNCTS801-800-23-NNNN-P-T
举例9：单光柱+RS485+纯显示+DC24V馈电
YR-GNCT801-820-23-NNNN-P-T
举例10：单光柱+RS485+纯显示+变送输出+DC24V馈电
YR-GNCT901-820-23-NNNN-P-T
举例11：单光柱+RS485+纯显示+变送输出+DC24V馈电
YR-GNCTS801-820-23-NNNN-P-T
举例12：单光柱+RS485+纯显示+变送输出+DC24V馈电
YR-GNCT803-010-23-HLNN-P-T
举例13：单光柱显示+横式+两个报警+DC24V馈电
YR-GNCT903-010-23-HLNN-P-T
举例14：单光柱显示+方形+两个报警+DC24V馈电
YR-GNCTS803-010-23-HLNN-P-T
举例15：单光柱显示+竖式+两个报警+DC24V馈电
YR-GNCT904-010-23-HHLL-P-T
举
