1、双回路显示控制仪有6种外形尺寸
2、采用微处理器进行控制运算，可对各种非线性输入信号进行精度极高的线性矫正
3、可同时测量显示两路输入信号，并且两路输入信号可为不同分度号(17种信号类型可切换)
4、可随意改变双回路显示控制仪各通道的输入信号类型和显示量程
5、采用无跳线技术，只需设定仪表内部参数，即可将仪表从一种输入信号改为另一种输入信号，提高了仪表多用性与可靠性
6、可带串行通信输出，可与各种带串行输入/输出的设备进行双向通信，组成网络控制系统
7、每一路输入信号可带1路模拟量变送输出、两路继电器报警输出和1路DC24V馈电输出，可使用于各种测试控制场合
8、双回路显示控制仪可对两路的温度、压力、液位、速度等测量信号进行数字量显示控制（高亮度LED数码显示），使测量值的显示更为清晰直观
9、显示方式为双数码测量值显示

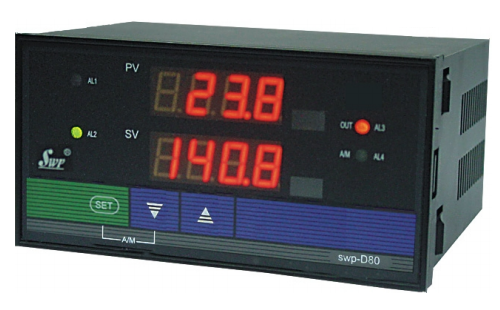

SWP-D821和SWP-D823系列
仪表尺寸：160×80×140mm
开孔尺寸：152×76mm
常见型号：SWP-D821；SWP-D823

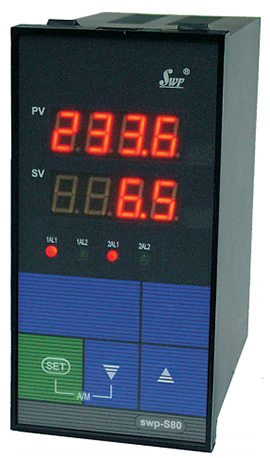

SWP-S821和 SWP-S823系列
仪表尺寸：80×160×140mm
开孔尺寸：76×152mm
常见型号：SWP-S821；SWP-S821
SWP-D421和SWP-D423系列
仪表尺寸：96×48×140mm
开孔尺寸：92×44mm
常见型号：SWP-D421；SWP-D423

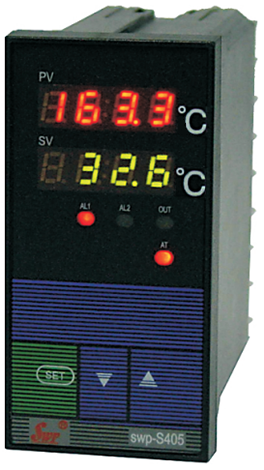

SWP-S421和SWP-S423系列
仪表尺寸：48×96×140mm
开孔尺寸：44×92mm
常见型号：SWP-S421；SWP-S423

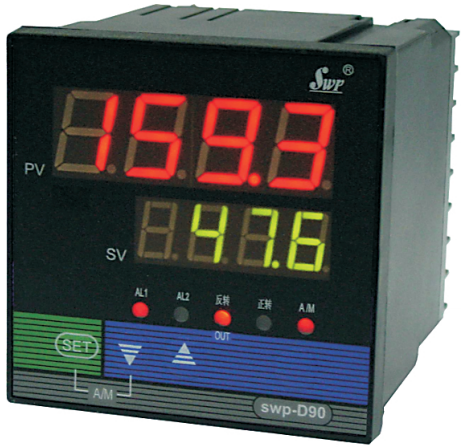

SWP-D921和SWP-D923系列
仪表尺寸：96×48×140mm
开孔尺寸：92×44mm
常见型号：SWP-D921；SWP-D923

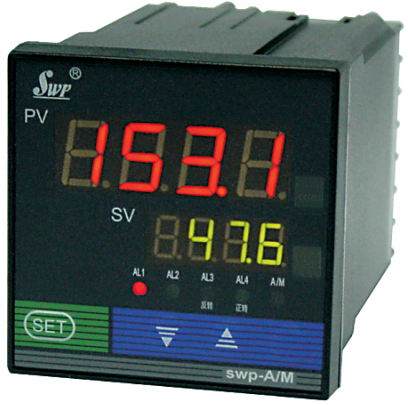

SWP-D721和SWP-D723系列
仪表尺寸：48×96×140mm
开孔尺寸：44×92mm
常见型号：SWP-D721；SWP-D723

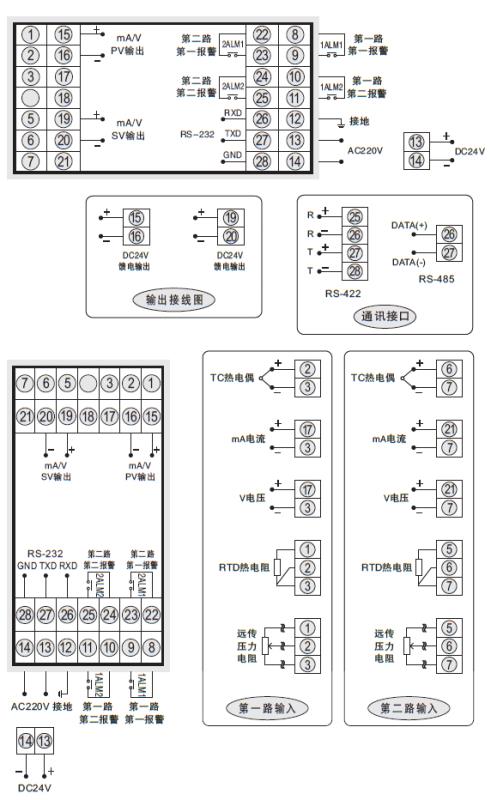

SWP-D80接线图
SWP-D80接线图适用于型号为SWP-D821、SWP-S821、SWP-D823和SWP-S823的仪表，仪表横竖式接线均相同。
SWP-D40接线图
SWP-D40接线图适用于型号为SWP-D421、SWP-S421、SWP-D423和SWP-S423的仪表，仪表横竖式接线均相同。
SWP-D90接线图
SWP-D90接线图适用于型号为SWP-D921和SWP-D923仪表
SWP-D70接线图
SWP-D70接线图适用于型号为SWP-D721和SWP-D723仪表
昌晖仪表现推出0.2%精度双回路显示控制仪YR-GFD系列，在保护SWP双回路显示控制功能不变情况下，信号可切换类型增加到36种，两路信号通道间可以进行加减乘除数学运算，多种外形尺寸为一样的接线方式(接线图相同)
SWP双回路显示控制仪选型
SWP-①②-③④⑤-⑥/⑦-⑧⑨/⑩⑪-⑫-⑬
①外形特征
[D4]：96×48mm
[S4]：48×96mm
[D7]：72×72mm
[D8]：160×80mm
[S8]：80×160mm
[D9]：96×96mm
[T8]：160×80mm(横式光柱双回路显示控制仪)
[ST8]：80×160mm(竖式光柱双回路显示控制仪)
②控制作用
[21]：测量显示(无报警)
[23]：三位控制(双路显示+每一路两个报警)
③通讯方式
[0]：无通讯
[2]：RS232
[3]：打印口
[4]：RS422
[8]：RS485
[9]：特殊规格(按用户要求定制)
④输入通道1控制输出
[0]：无输出
[1]：继电器报警输出
[2]：4-20mA变送输出
[3]：0-10mA变送输出
[4]：1-5V变送输出
[5]：0-5V变送输出
[8]：特殊规格变送输出(按用户要求定制)
⑤输入通道2控制输出
[0]：无输出
[1]：继电器报警输出
[2]：4-20mA变送输出
[3]：0-10mA变送输出
[4]：1-5V变送输出
[5]：0-5V变送输出
[8]：特殊规格变送输出(按用户要求定制)
⑥输入通道1(PV)输入信号类型

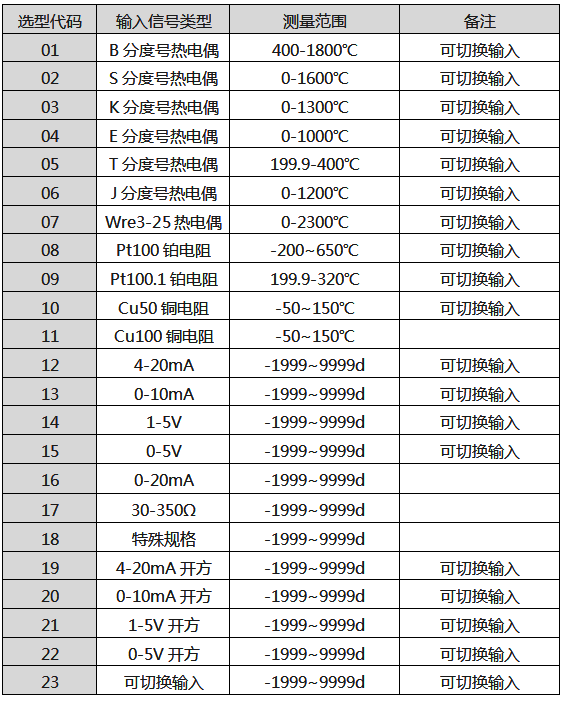

[××]：详见“仪表输入类型表”(18种输入型号类型可自由切换)
⑦输入通道2(SV)输入信号类型
[××]：详见“仪表输入类型表”(18种输入型号类型可自由切换)
⑧输入通道1(PV)报警输出1
[N]：无报警
[H]：上限报警
[L]：下限报警
⑨输入通道1(PV)报警输出2
[N]：无报警
[H]：上限报警
[L]：下限报警
⑩输入通道2(SV)报警输出1
[N]：无报警
[H]：上限报警
[L]：下限报警
⑪代码 输入通道2(SV)报警输出2
[N]：无报警
[H]：上限报警
[L]：下限报警
⑫馈
