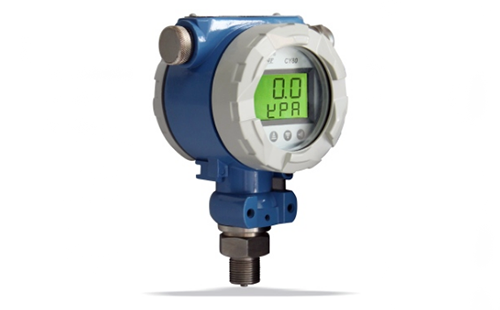

电池供电压力变送器 SWP-CY80

2021/6/24 17:27:13 人评论 次浏览 分类:压力变送器  仪表地址://www.e-cumulus.com/product/3852.html

SWP-CY80电池供电压力变送器是昌晖仪表采用先进的低功耗CPU配合大屏幕LCD显示,内置可供一年以上连续工作的锂电池,免维护。SWP-CY80电池供电压力变送器采用铝合金外壳、进口扩散硅压力传感器,抗腐蚀,抗过载稳定性好,精度高,集测量显示变送,控制,通讯为一体。应用于石油、化工、冶金等部门各种腐蚀和非腐蚀性液体和气体测量与控制,是替代传统远传指针表和压力表的理想产品。



SWP-CY80技术指标

测量范围:0-60MPa
精度:0.5%(标准型)或0.2%(定制生产)
防爆类型:普通型/本安型(ExiaⅡCT6,二线制供电)/本安型(ExiaⅡCT5,带电池)
外形尺寸:φ80mm
使用环境:相对湿度≤90%,温度-10~50℃
介质温度:-20℃~+70℃
防护等级:IP65
连接方式:M20×1.5mm外螺纹或G1/2外螺纹
供电电压:DC24V±10%

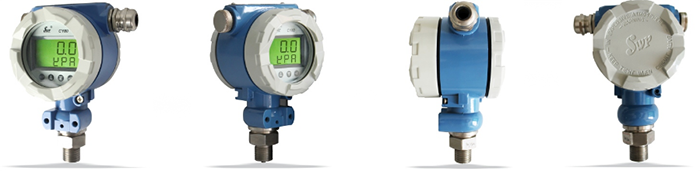

SWP-CY80实物照片

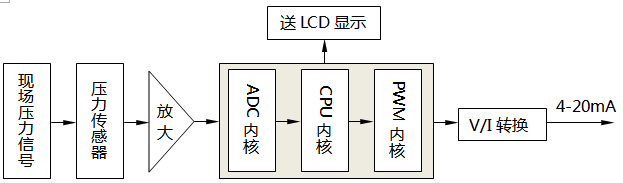

SWP-CY80压力变送器工作原理

SWP-CY80电池供电压力变送器通过压力传感器把压力信号变为电信号,再由前置放大器把此电信号放大滤波,送往CPU的A/D转换模块进行模拟量到数字量的变换,最后由CPU进行数据处理并显示及PWM输出。

 SWP-CY80压力变送器工作原理

SWP-CY80电池供电压力变送器选型表


SWP-CY80-①②③-④-⑤-⑥


①防爆类型

[省略]:标准型压力变送器/不防爆
[EX]:本安型(二线制供电时防爆等级为ExiaⅡCT6;内置电池供电时防爆等级为ExiaⅡCT5)

②输出方式

[00]:无输出
[02]:4-20mA输出

③过程连接方式和材料

[R]:外螺纹G1/2/不锈钢1Cr18Ni9Ti
[G]:外螺纹M20×1.5/不锈钢1Cr18Ni9Ti

④外壳类型

[A]:铝合金外形/现场低功耗LCD显示/防护等级IP65

⑤测量范围

[D5]:0-20kPa/量程调节范围10.0-20kPa
[D6]:0-25kPa/量程调节范围12.0-30kPa
[D7]:0-40kPa/量程调节范围12.0-40kPa
[D8]:0-60kPa/量程调节范围20.0-60kPa
[E1]:0-100kPa/量程调节范围30.0-100kPa
[E2]:0-160kPa/量程调节范围60.0-200kPa
[E3]:0-200kPa/量程调节范围60.0-200kPa
[E4]:0-250kPa/量程调节范围120.0-400kPa
[E5]:0-400kPa/量程调节范围120.0-400kPa
[F1]:0-0.6MPa/量程调节范围0.2-0.6MPa
[F2]:0-1.0MPa/量程调节范围0.3-1.0MPa
[F3]:0-1.6MPa/量程调节范围0.6-2.0MPa
[F4]:0-2.0MPa/量程调节范围0.6-2.0MPa
[F5]:0-2.5MPa/量程调节范围1.2-4.0MPa
[F6]:0-4.0MPa/量程调节范围1.2-4.0MPa
[F7]:0-6.0MPa/量程调节范围2.0-6.9MPa
[H1]:0-10MPa/量程调节范围3.0-10MPa
[H2]:0-20MPa/量程调节范围6.0-20MPa
[H3]:0-25MPa/量程调节范围6.0-25MPa
[H4]:0-40MPa/量程调节范围6.0-40MPa
[H5]:0-60MPa/量程调节范围6.0-60MPa

⑥供电方式

[D]:电池供电
[省略]:DC24V供电
选型举例:
SWP-CY80-02R-A-F2-D
