高静压差压变送器 1151HP

2021/7/14 22:38:09 人评论 次浏览 分类:1151变送器  仪表地址://www.e-cumulus.com/product/768.html

1151变送器系列之151HP高静压差压变送器用于在高工作压力环境下测量液体、气体或蒸汽的液位、流量和压力,然后转变成420mA DC信号输出。1151HP智能型可与HART手操器相互通讯,通过它进行设定,监控或与上位机组成现场监控系统。

1、115HP高静压差压变送器性能规格
(零基准校验范围,参考条件下,硅油充液,316 L不锈钢隔离膜片。)
1.1 参考精度
①数字、智能高静压差压变送器:±0.1%校验量程

②模拟、线性高静压差压变送器:±0.2%校验量程

1.2 稳定性
①数字、智能:6个月,±0.1%URL

②模拟、线性:6个月,±0.2%URL

1.3 环境温度影响
①数字、智能:零点误差:±0.2%URL/56℃;
总体误差:±(0.2%URL+0.18%校验量程)/56℃

②模拟、线性:零点误差:±0.5%URL/56℃;总体误差:±(0.5%URL+0.5%校验量程)/56℃
1.4 静压影响
①零点:在31027kPa静压下,为±0.2%URL。零点误差可在线通过调零修正。

②量程:可修正至±0.25%输出读数/6895kPa
1.5 振动影响:在任意轴向上,200Hz下振动影响为±0.05%URL/g
1.6 电源影响:小于±0.005%输出量程/伏特。
1.7 负载影响:没有负载影响,除非电源电压有变化。
1.8 电磁干扰/射频干扰:由20至1000MHz,场强达至30V/M时,输出漂移小于±0.1%量程。
1.9 安装位置影响:零点漂移至多为±0.25kPa。所有的零点漂移都可修正掉;对量程无影响。

2、115HP高静压差压变送器功能规格
2.1 测量范围:见选型表
2.2 零点与量程
①数字、智能高静压差压变送器:可用本机量程和零点按钮调整,或用HART手操器调整

②模拟、线性高静压差压变送器:量程和零点连续可调。

2.3 零点正、负迁移:零点负迁移时,量程下限必须大于或等于-URL;零点正迁移时,量程上限必须小于或等于+URL。校验量程大于或等于最小量程。
2.4 输出
①数字、智能高静压差压变送器:4-20mADC,用户可选择线性或平方根输出,数字过程变量叠加在4~20mA DC信号上,可供采用HART协
议的上位机使用。

②模拟、线性高静压差压变送器:4-20mADC,与过程压力成线性。
2.5 阻尼时间常数
①数字、智能高静压差压变送器:时间常数可调,以0.1秒递增,由最小至16.0秒。

②模拟、线性高静压差压变送器:时间常数可调,由最小至1.67秒。

2.6 环境温度极限
①数字、智能:-40至85℃

②模拟、线性:-40至93℃;带液晶表头: -30至60℃

2.7 过程温度极限:充硅油/-40至104℃;充惰性液/-18至71℃
2.8 贮存温度极限:数字、智能/-51至85℃;模拟、线性/-51至121℃;带液晶表头/-40至70℃
2.9 环境湿度:0-100%相对湿度
2.10 静压与过压极限:变送器任意一侧加0至31.02MPa压力不会引起损坏。在3.45kPa至31.02MPa的静压范围内工作时符合性能规格要求。
2.11. 容积变化量:小于0.16cm3

3、115HP高静压差压变送器安装

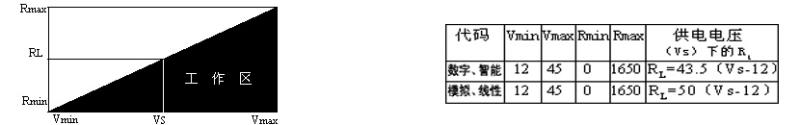

3.1. 电源及负载条件


用多芯双绞线时最大可达1.5km,通讯距离因电缆类型而异。 用下述公式可确定电缆长度

公式中:L为长度(m或ft);R为阻抗(Ω,包括电源阻抗);C为电缆电容(pF/m或pF/ft);Cf为最大并联电容(pF/m或pF/ft)

4. 115HP高静压差压变送器物理规格
4.1 接液部分材质
①接液膜片:316L不锈钢,哈氏合金C-276,蒙乃尔或钽。每种型号的可选材料,参见订货信息表。

②容室法兰和过程接头:316不锈钢,哈氏合金C或蒙乃尔。每种型号的可选材料,见订货信息表。
③膜盒垫圈和过程接头垫圈:氟橡胶(还有其他材料可选)。
④排液/排气阀:316不锈钢,哈氏合金C,蒙乃尔。每种型号的可选材料,参见订货信息表。
4.2. 非接液部分材质
①螺栓:不锈钢

②电子外壳:低铜合金铝,符合NEMA 4X。
③表盖O型圈:丁腈橡胶
④铭牌和位号牌:不锈钢
⑤填充液:硅油或惰性液
4.3. 连接:参见订货信息表确定过程接口

1151HP高静压差压变送器我厂已经停止生产,替代该产品的是高精度、高可靠性、静压误差最优可控制在±0.05%/10MPa以内的晶硅压差压变送器 //www.e-cumulus.com/product/786.html,我们希望产品性能优越的变送器能在更多领域使用。
