触摸数据采集控制工作站

2021/9/23 19:02:32 分类:无纸记录仪
文章地址://www.e-cumulus.com/product/3616.html

YR-ASR900触摸数据采集控制工作站采用新型大规模集成电路,对输入、输出、电源、信号采取可靠保护和强抗干扰设计。触摸数据采集控制工作站可70路万能信号输入,可带20个报警输出(最多40个报警),14路变送输出,6路DI输入,RS232/485通讯接口,以太网接口,微型打印机接口和USB接口,SD卡插座;可提供传感器配电;具有强大的显示功能,实时曲线显示,历史曲线追忆,棒图显示,报警状态显示。

触摸数据采集控制工作站

主要技术参数
1、精度:0.2%FS±1d
2、输入信号
◆电流:0-20mA、0-10mA、4-20mA、0-10mA开方、4-20mA开方
◆电压:0-5V、1-5V、0-10V、±5V、0-5V开方、1-5V开方、0-20mV、0-100mV、±20mV、±100mV
◆热电阻:Pt100、Cu50、Cu53、Cu100、BA1、BA2
◆线性电阻:0-400Ω
◆热电偶:B、S、K、E、T、J、R、N、F2、Wre3-25、Wre5-26
◆DI输入:低电平<1V,4.5V<高电平<30V
3、模拟输出:4-20mA、0-20mA、0-10mA、1-5V、0-5V、0-10V
4、报警输出:继电器常开触点输出,触点容量1A/250VAC、1A/24VDC(阻性负载)
(注:当负载超过继电器触点容量时,请不要用触摸数据采集控制工作站报警触点直接带负载)
5、馈电输出:DC24V±10%,负载电流≤50mA/组,共5组
6、通讯输出:RS485/RS232通讯接口,波特率1200-38400bps可设置,触摸数据采集控制工作站采用标准MODBUS RTU通讯协议,RS485通讯距离可达1公里;RS232通讯距离可达15米;EtherNet通讯接口,通讯速率10M/100M自适应。
7、采样周期:1s
8、显示方式:触摸数据采集控制工作站采用12.1英寸800×600点阵高亮度彩色图形液晶显示,LED背光、画面清晰、宽视角。显示内容可由汉字,数字,过程曲线,棒图等组成,通过触摸按键可完成画面翻页,历史数据前后搜索,曲线时标变更等

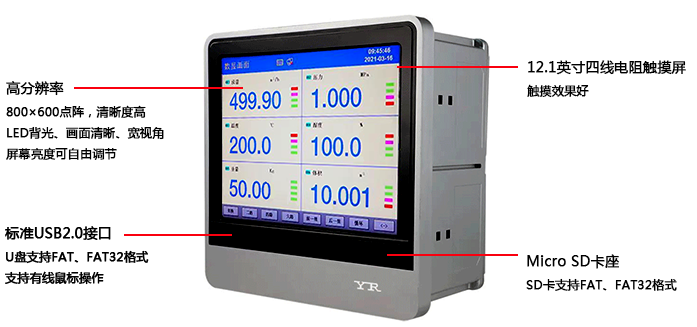

触摸数据采集控制工作站触摸屏
9、设定方式:触摸数据采集控制工作站参数设定值密码锁定;设定值断电永久保存
10、数据备份:触摸数据采集控制工作站支持U盘和SD卡进行数据备份与转存,最大容量为32GB,支持FAT、FAT32格式
11、存储容量:触摸数据采集控制工作站内部Flash存储器容量200M Byte
12、记录间隔:1、2、4、6、15、30、60、120、240秒九档可供选择
13、触摸数据采集控制工作站不断电连续记录时间:173天(间隔1秒时)-41610天(间隔240秒时)
14、使用环境:环境温度-10~50℃;相对湿度10-90%RH(无结露); 避免强腐蚀气体(注:若现场环境恶劣,定货时务必向昌晖仪表特殊说明)
15、工作电源:AC85-264V(开关电源),50/60Hz
16、触摸数据采集控制工作站功耗:≤40W

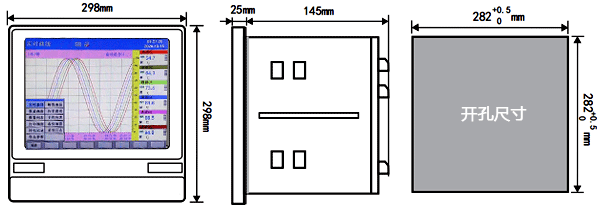

17、外形尺寸:298×298×145mm(宽×高×深);开孔尺寸:282×282mm(宽×高)

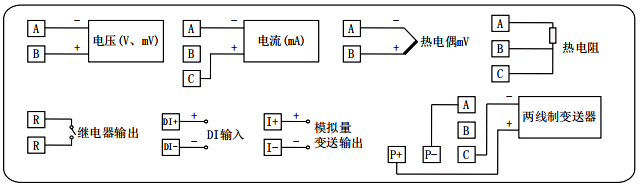

触摸数据采集控制工作站接线图

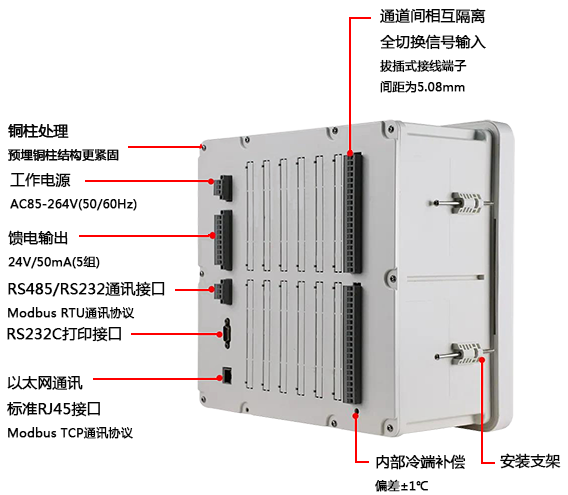

◆触摸数据采集控制工作站尾部端子图
触摸数据采集控制工作站接线端子

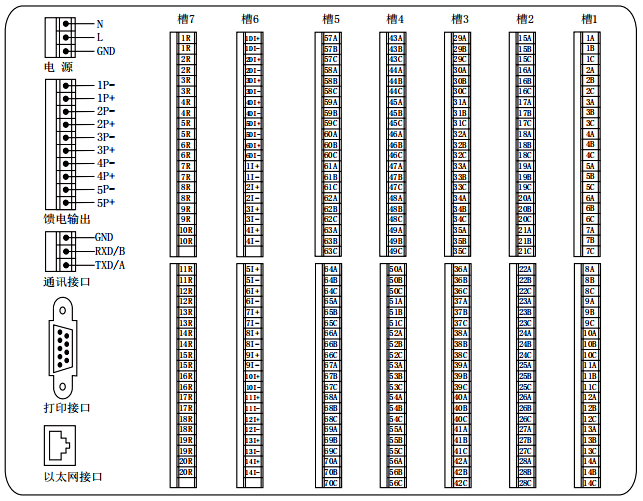

触摸数据采集控制工作站尾部端子图

触摸数据采集控制工作站接线说明
