彩色无纸记录仪SWP-ASR100

2022/8/7 23:34:29 分类:无纸记录仪
文章地址://www.e-cumulus.com/product/258.html

昌晖SWP-ASR100无纸记录仪采用宽视角、高亮度、5.6英寸、高分辨率、LED背光的真彩色TFT液晶作为显示屏、144×144mm外形,全新硬件结构设计、更低的功耗、更强的抗干扰能力、更友好的人机界面、可以满足不同用户的特殊功能定制要求、灵活便捷。主要应有于纺织、化工、电力、石化、烟草、制药等行业。

昌晖SWP-ASR100无纸记录仪主要特点
◆ 嵌入式、多任务操作系统的运用,使仪表效率更高,更加稳定、安全、可靠;
◆ 嵌入式图形显示系统的加入,使仪表人机交互界面更友好,标识一目了然,方便用户;
◆ 多达16种信号全隔离输入加上22位高精度A/D芯片,使仪表适用范围更广、采集数据更精确;
◆ 支持通用USB设备,使数据转存更方便、快捷、安全;
◆ 可设定屏幕保护功能,绿色节能并延长LCD使用寿命;
◆ 海量、高品质FLASH存储芯片,使仪表可以存储更多的数据、掉电前保存使数据更安全;
◆ 新的硬件设计,使仪表电源转换效率更高、更低的功耗、绿色节能环保;
◆ 细致的软件开发,使仪表更聪明贴心,当增减板卡后自动生成新的仪表配置表,接线图示等相关信息,方便用户操作;
◆ 全铝合金外壳,插入式安装、超短机身,符合EMC(电磁兼容)国家GB/T17626.5标准,仪表抗干扰性强,轻便灵巧,便于安装;
◆ 支持2路全隔离、高速通讯口(RS232/RS485),支持1200-115200bps波特率,12路全可切万能信号输入,12路继电器输出,3路24V馈电,4路变送输出,使仪表通讯更加灵活便捷;
◆ 多种字符输入(大小写英文、数字、汉字、特殊字符), 多语言版本切换(英、繁、简),方便不同地域用户选择;
◆ 强大的硬件支持,丰富的功能,支持用户特殊功能定制,适应更多特殊应用需求,避免用户二次投资花费;
◆ 全新设计的上位机分析软件,便于数据的统一收集、分析处理和安全保存。

SWP-ASR100

 昌晖SWP-ASR100无纸记录仪选型表


SWP-ASR1①-②-③/④
①无纸记录通道数量
[01]:1路/注1
[02]:2路/注1
...

[12]:12路/注1
②存储器容量
[1]:32MB(标准配置)
[2]:64MB
[3]:160MB
③显示语言
[0]:简体中文(标准配置)
[1]:英文
[2]:繁体中文
[3]:多语言版(包括简体中文、繁体中文和英文,可切换)
④附加功能(可以复选)
[/C2]:RS232接口/注2
[/C3]:RS485接口/注2
[/P(1-3)]:DC24V输出路数
[/AO(1-4)]:模拟量输出路数
[/F(1-4)]:频率输入路数
[/J(1-12)]:继电器输出(常开)数量
[/JB(1-8)]:继电器输出(常开、常闭)数量
[/U]:带通用USB接口
[/L]:带流量积算功能
[/T]:带天然气运算功能
[/PID]:带PID控制功能
[/D***]:客户定制功能/注3
注1:标准配置为1路(最多配12路,/AO与/F不可同时选用;如选配/AO或/F时,最多配8路)。
注2:可同时选配/C2、/C3,使用微型打印机时,必须配/C2。
注3:如用户有特殊功能开发需求的可单独定制仪表功能,***为特殊定制功能的编码。

昌晖SWP-ASR100无纸记录仪性能指标
◆ 输入信号:热电阻、热电偶、标准电流信号、标准电压信号等17种信号可切换输入
◆ 标准运行条件:23±2℃,55±10%RH,电源电压90-260VAC,电源频率50-60Hz±1%,预热30分钟以上,振动等对仪器动作无◆ 影响的状态下的性能

◆ 冷端补偿:可采用仪表内置补偿温度、直接设置补偿温度或指定通道值进行补偿
◆ 断偶处理:保持断偶前测量值、显示量程上限值或下限值。
◆ 共模抑制比:120dB(50/60Hz±0.1%,500Ω不平衡,负端-接地端)
◆ 串模抑制比:40Db(50/60Hz±0.1%)
◆ 小信号切除:0-25.5%FS
◆ 采样周期:0.25秒
◆ 记录间隔:1秒-4分钟之间以秒为单位共240档可供选择。
◆ 特殊信号:可根据需要特殊定制
◆ 切换方式:在组态中软件设置切换,免拆机跳线

昌晖仪表推出的0.2%精度高性能宽屏彩色无纸记录仪YR-ASR600系列与SWP-ASR100系列可兼容互换,最大通道数量可扩展至48个输入通道:

彩色无纸记录仪

SWP-ASR100无纸记录仪如何接线?
SWP-ASR100信号输入/输出端子排符号定义如下:
①电源端子:L、N;G为接地端
②模拟量、频率信号输入端子:A、B、C,共12路


③DC24V馈电输出端子:P+、P-,共3路,每路60mA,用于变送器供电
④继电器输出端子:J1~J12,共12路,继电器触点容量为250VAC/3A

◆SWP-ASR端子整体说明
SWP-ASR端子示意图

◆模拟信号输入接线图
模拟信号输入接线图
SWP-ASR100最多支持12路全可切信号输入

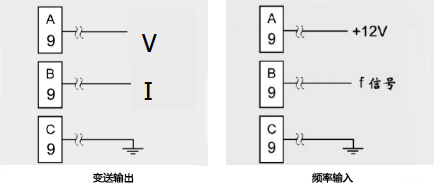

◆复用端子接线图

全可切输入通道9~通道12的端子为复用端子,可作为特殊信号(频率输入或变送输出等)接线端子。当选用特殊信号接线时,SWP-ASR100最多支持8通道全可切信号输入

◆带馈电变送器接线图
带馈电变送器接线图


说明书下载   选型样本下载
