触摸屏温度无纸记录仪

2020/3/3 16:01:55 分类:无纸记录仪
文章地址://www.e-cumulus.com/product/2937.html

触摸屏温度无纸记录仪采用昆仑通态触摸屏开发,与YR-RJD系列温控器配套使用,用户不需要组态即可完成1-10个温控器相关信号监测及记录。

触摸屏温度无纸记录仪特点

1、采用昆仑通态触摸屏+昌晖人工智能组态软件。
2、客户无需作任何组态设置,只要通过RS485通讯线将触摸屏温度无纸记录仪YR-RJD系列温控器相连,接通电源就可以使用。
3、YR-RJD温控器型号可以自动被组态软件识别,一套软件可以连接1-10个YR-RJD系列温控器,只需在开机设定通道数即可。
4、可编辑存储六组配方曲线。


触摸屏温度无纸记录仪说明

1、7吋触摸屏开孔尺寸:215×152毫米;10吋触摸屏开孔尺寸:261×180毫米;
2、普通用户只要通过485通讯线将触摸屏和仪表相连,并接通电源就可以使用;客户在开机界面输入通道数,点击“进入”按钮后即可;默认的数据(PV)记录时间是60秒一次,也可以自行修改。
3、组态画面详细介绍:
①登录界面

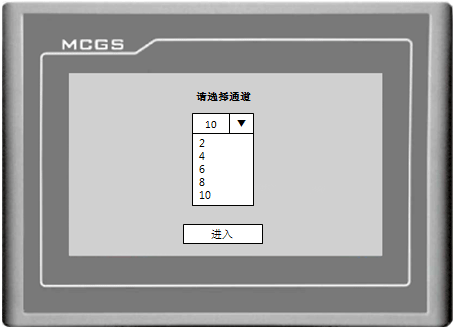

a、首次请先选择通道数,然后点击“进入”按钮;
选择通道数
b、后续使用若不需要重新设定通道数的话,5秒后按上次的通道数自动进入。

②显示画面

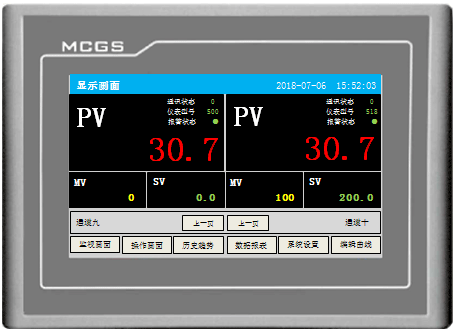

一个窗口固定显示2路,超过2路需要翻页;可以动态显示PV/SV/MV,通讯状态为0代表通讯正常,YR-RJD系列温控器型号是组态软件自动识别的,报警状态:红灯为有报警,绿灯为无报警。
显示画面

③操作画面

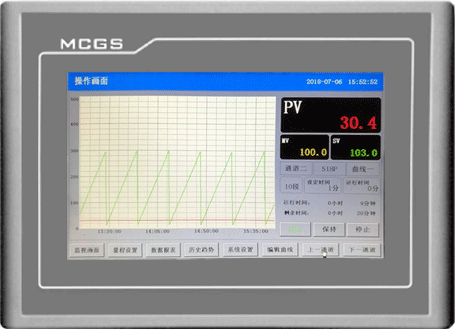

一个窗口固定显示1路,多通道时需要翻页;在此画面左侧是本通道的实时曲线PV(红色)和SV(蓝色),可以实时同步监测PV和SV的变化情况。如果是程序表可显示当前段设定时间和运行时间,还可以显示整个配方曲线的已运行时间和剩余时间。
操作画面

④系统设置界面

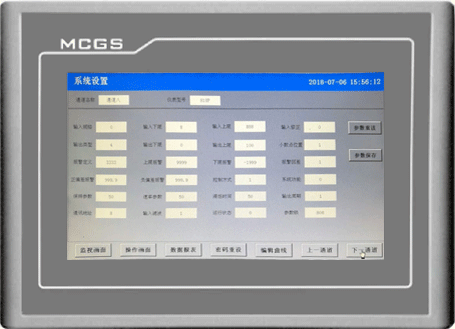

首先需要登录(密码:123),登陆后可以显示每一路YR-RJD系列温控器的完整控制参数菜单。切换通道后组态软件自动读取仪表参数,点击参数框可以修改参数值,点击参数保存就可以写入,修改的参数值是红色的,写入成功后就变成黑色的。
系统设置界面

⑤历史趋势界面

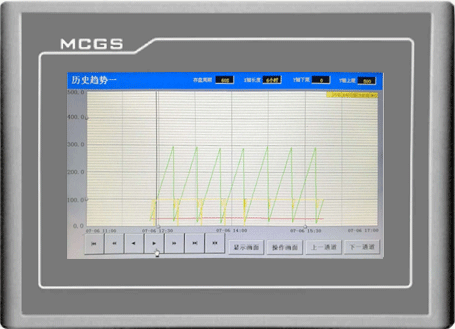

每个窗口只显示一路的历史趋势,多路时需翻页;在此页面可以设置数据存盘周期(默认是60秒)、X轴的时间和Y轴的上下线值。红色代表PV值,蓝色代表SV值,黄色是MV值。
历史趋势界面

⑥数据报表界面

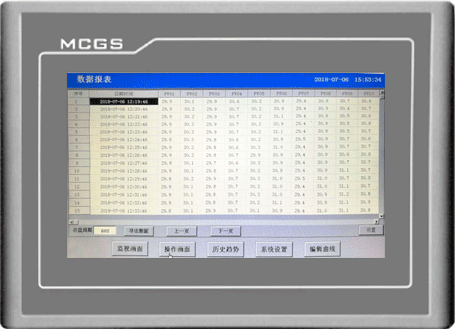

记录每一路的PV值在一个表格中,导出数据(文件格式*.CSV)后可以通过EXCEL读出。
数据报表界面

⑦编辑曲线画面

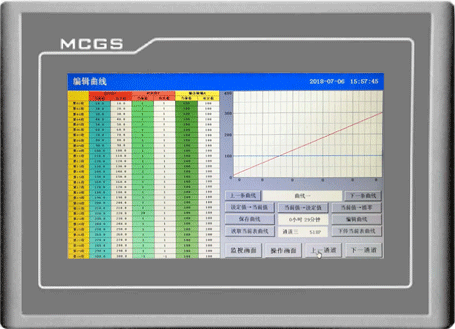

可以编辑存储6条工艺曲线,存储曲线需要先选择曲线号,然后直接点选“保存曲线”按钮即可。下传曲线的步骤:先把设定值赋值给当前值,然后再点击“下传当前曲线”按钮即可;本页面可以提供程序编辑功能,可以实现把当前值清零,也可以把读取的当前曲线值赋值给设定值来生成设定曲线。
编辑曲线画面

⑧监视画面

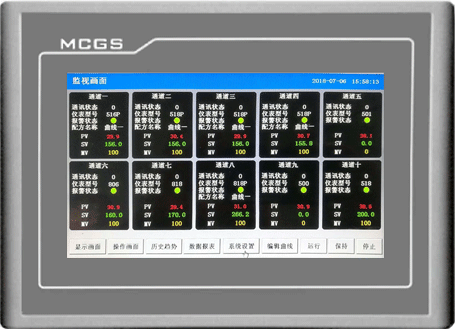

动态显示十个通道的通讯状态/仪表型号/报警状态/配方曲线/PV/SV/MV;对所有程序表还可以实现一键启停。
监视画面
选型


YR-HIM-RJD


①代码     触摸屏尺寸
7             7英寸(开孔尺寸:215×152毫米)
10           10英寸(开孔尺寸:261×180毫米)

触摸屏温度无纸记录仪配套温控器

温控器


说明书下载   选型样本下载
