只用手操器对智能压力变送器进行调整不是真正的校准

2018/5/23 15:42:58 人评论 次浏览 分类:变送器  文章地址://www.e-cumulus.com/tech/552.html

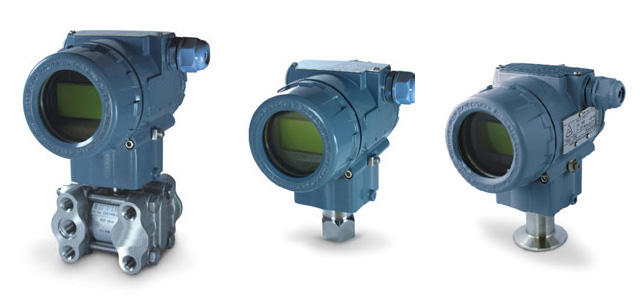

单晶硅变送器
有人认为不用对智能压力变送器施加标准压力,用手操通信器或HART MODEM(俗称HART猫)就可以设定零点及量程对变送器进行校准,昌晖仪表制造有限公司告诉您这样理解是不对的!因为用手操通信器来改变零点及量程,由于这时并没有施加标准压力,其实际上是利用原来保存在变送器中的对应关系函数,进行计算来建立对应关系。所以实际上只是设置结构的变化,而不是校准。再者这样的操作,智能压力变送器的数字读数并没有受到影响和变化,所以数字读数是不可能与电流值保持一致的。

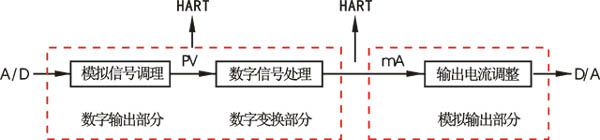

  智能压力变送器工作原理图
智能压力变送器工作原理图

从智能压力变送器的结构及工作原理可知,智能压力变送器在输入信号和4-20mA 输出信号之间,除了传感器件和电子电路外,还有微处理器对输入、输出的数据进行运算。其有三部分运算电路,每一部分都可以单独进行测量和调整。

因此改变量程只影响到上图的第二个方框,而对于HART手操器读取的数字过程变量PV没有影响,此读数和毫安输出是完全独立的,并且和零点及量程设置没有关系。用手操通信器对变送器进行零点及量程调整,是将测量参数和4-20mA输出建立对应关系,它可在不用标准压力源的情况下对量程大小和位置进行改变,这一过程实际上是使用以前保存在存储器中的对应关系函数。

在现场都是需要使用电流输出的,所以应该对电流输出部分单独进行校准,而这一校准和输入部分是完全独立的,并且和零点及满量程设置是没有关系的。从上述可看出智能压力变送器的校准步骤和常规变送器的校准步骤相比是有很大区别的。

真正的校准是需要使用标准压力源提供输入信号,在校准过程中分别将智能压力变送器压力的数字读数和输入的标准压力值,4-20mA电流的数字读数和输出电流都建立起正确的对应关系。
