涡街流量计的旋涡发生体特点及形式

2024/4/13 20:47:58 人评论 次浏览 分类:流量测量  文章地址://www.e-cumulus.com/tech/5488.html

旋涡发生体是涡街流量计的主要部件,它与测量管道的轴线垂直,可通过焊接在壳体内或用密封件安装在壳体内,其功能是产生卡门涡街。它的形状、几何参数与涡街流量计的流量特性(仪表系数、线性度、范围度、重复性等)和阻力特性密切相关。

涡街流量计

1、旋涡发生体应具有的特点

①应有非流线型、对称的截面,流体通过时可产生均匀的旋涡,截面的边缘锋利能使得旋涡在发生体轴线方向上同步分离;在较宽的雷诺数范围内,有稳定的旋涡分离点,保持恒定的斯特劳哈尔数
②可产生强烈的涡街,信号的信噪比高,便于信号的检测;
③形状和结构简单,便于加工;
④满足不同介质对发生体的要求,如高温、低温、耐腐蚀、耐磨蚀、耐脏污等。

2、旋涡发生体的分类

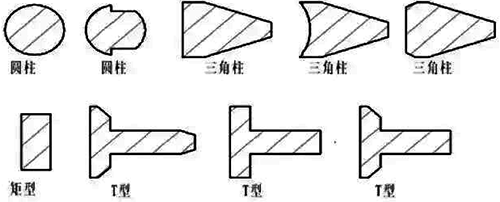

旋涡发生体形状各异,种类繁多,据目前已开发出的旋涡发生体可分为单旋涡发生体和多旋涡发生体两类,单漩涡发生体如下图所示:

单漩涡发生体

单旋涡发生体的基本形有圆柱、矩形柱、三角柱和T 型,其他形状皆为这些基本形的变形。三角柱形旋涡发生体是应用最广泛的一种,如下图所示。


各尺寸之间的比例关系大致如下:



d/D=0.2~0.3;c/D=0.1~0.2;

b/d=1~1.5;θ=15°

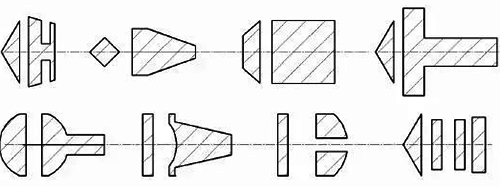

为提高涡街强度和稳定性,可采用多旋涡发生体,如下图所示:

多旋涡发生体

多旋涡发生体的应用并不普遍。
