深度解读JJG229-2010与JJG229-1998的七处不同

2022/11/29 17:27:14 人评论 次浏览 分类:计量检定  文章地址://www.e-cumulus.com/tech/4599.html

文章从对电阻与温度的关系的表述、允差等级的改变、绝缘电阻、检定条件、检定方法、允差的检定和关于检定数据的修约七个方面对比JJG229-2010和JJG229-1998工业铂、铜热电阻检定规程的改变。

工业铂、铜热电阻作为测温仪器,近几年的制造工艺又有了很大的提高,为了适应形势的发展,2010年9月国家质量监督检验检疫总局发布了新的工业铂、铜热电阻检定规程JJG229-2010,它替代了JJG229-1998检定规程。通过学习,将这两版检定规程的主要改变,归纳为以下几点。


1、对电阻与温度的关系的表述

JJG229-1998规程用R(t)来表述。R(t)为在温度为t时铂、铜热电阻的电阻值,Ω;规程JJG229-2010用来表述。为工业铂、铜热电阻在温度为t时电阻比对温度的变化率。可以看出规程JJG229-2010更能直观地表述工业铂、铜热电阻与温度之间的函数关系。

2、允差等级的改变

JJG229-1998规程把工业铂、铜热电阻分为A、B两个允差等级。规程JJG229-2010把线绕元件、膜式元件的铂、铜热电阻与有效温度范围相对应,分为AA、A、B、C四个允差等级。新规程JJG229-2010与现代制造水平相对应,对铜、铂热电阻允差等级进行细分,更能适应不同用户的需求。

3、绝缘电阻

JJG229-1998规程要求:当环境温度为15~35℃、相对湿度不大于80%时,铂热电阻的电阻感温元件与保护管之间以及多支感温元件之间的绝缘电阻应不小于100MΩ;铜热电阻应不小于50MΩ。

新规程JJG229-2010对绝缘电阻的要求分为:常温绝缘电阻、高温绝缘电阻。

a)常温绝缘电阻,热电阻处于温度为15~35℃、相对湿度45~80%的环境时,绝缘电阻应不小于100MΩ;
b)高温绝缘电阻,对在不同上限温度工作的热电阻,规定了不同的绝缘电阻值(见新规程P4页表2)。

可见新规程不仅增加了高温绝缘电阻的技术要求,而且对常温绝缘电阻的环境条件以及铜热电阻的绝缘电阻值,都有不同于JJG229-1998规程的要求。


4、检定条件

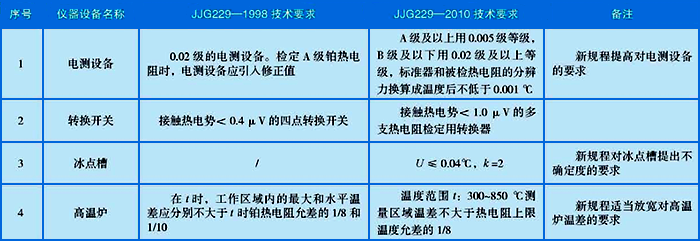

1)检定设备(见表1)


2)环境条件

JJG229-1998规程要求:本身不具备恒温条件的电测设备的工作环境温度应为(20±2)℃。
JJG229-2010规程要求:环境温度15~35℃,电测设备应符合相应的环境要求,相对湿度30~80%。

5、检定方法

5.1 绝缘电阻的测量
新规程JJG229-2010与JJG229-1998不同的是:不仅要做常温绝缘电阻的测量,在首次检定时,如果用户要求,还应进行高温绝缘电阻的测量。热电阻应在最高工作温度保持2h进行测量。

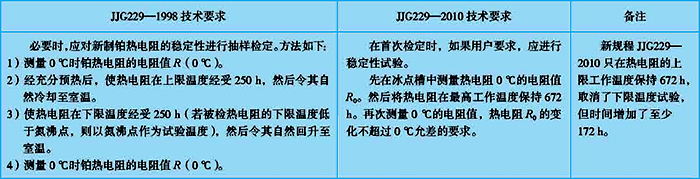

5.2 稳定性实验(见表2)



6、允差的检定

JJG229-1998规程:标准和被测热电阻插入冰点槽或恒温槽中。30min后按标准铂电阻温度计→被检→换向→被检→标准铂电阻温度计完成一个读数循环。A级铂热电阻每次测量不得少于三个循环,B级热电阻每次测量不得少于两个循环,取其平均值。

新规程JJG229-2010:采用交替测量热电阻和标准铂电阻的办法,交替重复不少于四次(包括电流换向),分别取其平均值。


可见,新规程增加了每次测量的测量次数。 减小了测量的不确定度。为达到同样的目的,新规程还建议检定AA级以上的热电阻,在水三相点瓶中测量R0。关于R0、R100和Rt的检定,R0、R100的计算(方法步骤),新规程JJG229-2010都做了详细的说明,相对于旧规程JJG229-1998,新规程对允差的表述既比较科学又容易理解。


7、关于检定数据修约

◆JJG229-1998规程:B级热电阻的电阻值取到小数点后第三位;A级铂热电阻的电阻值取到小数点后第四位。
JJG229-2010规程:AA级以上热电阻值计算结果修约到0.1mΩ,其他等级的热电阻值的计算结果修约到1mΩ。

新规程JJG229-2010将A、B级铂热电阻的计算结果都修约到1mΩ,并在规程的P9页表5中列出了Pt100和Cu100符合允差要求的R0和R100范围。通过查表5就可判断电阻值是否在允差范围内,为我们判断被检热电阻是否合格提供了方便。


8、结束语

新规程JJG229-2010增加了测量不确定度的评估、出厂检定和用户产品验收的合格判据等内容,使规程在执行中更趋科学合理。以上几点是对JJG229-2010和JJG229-1998两版检定规程主要区别的理解,希望能对从事热电阻检定工作的同行有所帮助。
作者:韩晶(大连市计量检定测试所)
