JJG229-2010与JJG229-1998规程差异与六位半万用表应用

2016/8/9 21:19:14 人评论 次浏览 分类:计量检定  文章地址://www.e-cumulus.com/tech/491.html

昌晖仪表解读JJG229-2010与JJG229-1998《工业铂、铜热电阻检定规程》在检定方法和检定条件方面的差异,介绍六位半数字万用表在热电阻检定过程中的正确使用,供计量从业人员参考使用。《工业铂、铜热电阻检定规程JJG229-2010》适用于工业热电阻首次检定、后续检定和使用中检定。JJG229-2010规程于2011年3月6日施行并替代原JJG229-1998规程。

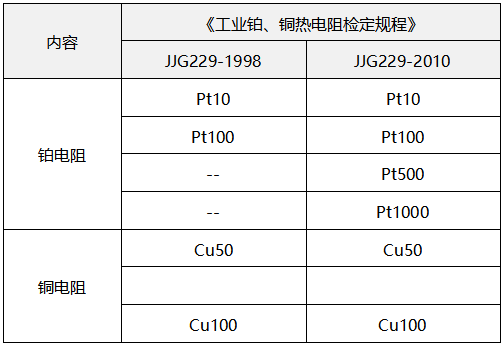

1、热电阻类型对照表
热电阻类型对照表

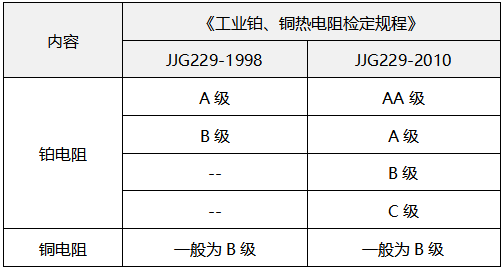

2、热电阻精度等级对照表
热电阻精度等级对照表

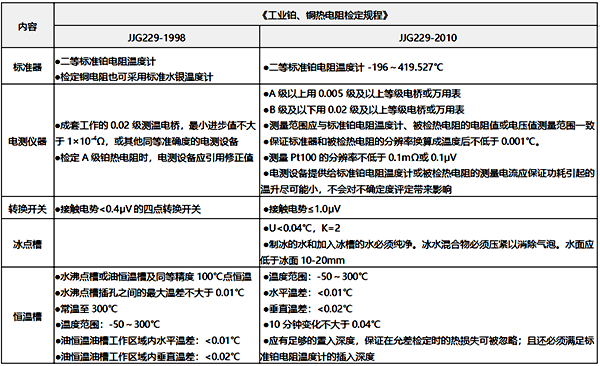

3、检测设备之间的差异
3、检测设备之间的差异

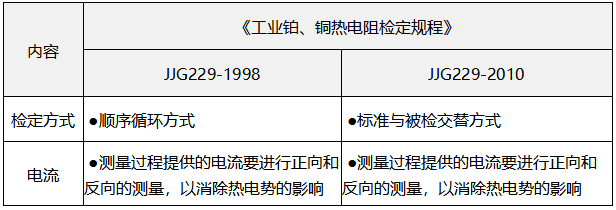

4、检定方法之间的差异
检定方法之间的差异


从以上的比较可看出:

1、JJG229-2010中使用中的被检热电阻种类增加了Pt500和Pt1000。
2、JJG229-2010中被检热电阻的精度等级扩展。
3、JJG229-2010中电测量设备精度等级提高;对标准铂电阻温度计和被检热电阻的测量处于同一量程挡位,且始终保持0.1mΩ或0.1μV状态;引入的测量电流必须小,引起温升尽可能小,不会对不确定度评定产生影响。
4、JJG229-2010中恒温槽的温度范围扩展到-50~300℃。
5、JJG229-2010中改变了检定方法,其目的是消除恒温槽的温度随时间的改变而产生对测量的影响。
6、采用数字万用表测量热电阻时,在测量过程中必须改变电流测量方向,以消除热电势的影响。

按照JJG229-2010检定规程要求,目前国内所有按照JJG229-1998检定规程配置的温度自动检定系统必须更换或升级,否则温度检定系统无法建标。

按照JJG229-1998检定规程配置的温度自动检定系统均采用六位半数字万用表(有条件的用户可能采用高精度电桥)进行测量,六位半数字万用表国外较知名的有惠普公司HP3340和吉时利公司K2000,但这类万用表仍有其局限性:HP3340和K2000直流电压档最低量程为100mV,分辨率为0.1μV,当测量数据大于100mV时,万用表自动调档到1V,此时的分辨率为1μV;HP3340和K2000电阻档最低量程为100Ω,分辨率为0.1Ω,当测量数据大于100Ω时,万用表自动调档到1kΩ,此时的分辨率为1mΩ。当测量值大于万用表直流电压档或电阻档最低量程时,电测设备的分辨率已不能满足JJG229-2010检定规程的要求。

惠普六位半数字万用表                     吉时利六位半数字万用表

采用电阻测量的方式,六位半数字万用表用于0℃检定热电阻Cu50、Cu100、Pt10、Pt100(标称电阻必须≤100Ω)时,能满足JJG229-2010检定规程的要求;但在100℃检定热电阻时,被检电阻的电阻值均大于100Ω,六位半数字万用表自动切换到1kΩ档,此时分辨率1mΩ已不满足JJG229-2010检定规程的要求;同时测量中引入了因万用表切换量程所产生的不确定性,被测热电阻也会产生附加误差,不符合JJG229-2010检定规程要求在同一量程下测量标准铂电阻和被检热电阻的要求。


此外,JJG229-2010规定“为削弱热电势的影响,用数字多用表测量电阻时应采取电流换向”,若采用测电阻的方式,六位半数字万用表无法进行电流换向,测量中直接引入杂散电势产生的不确定性。

综上所述:在检定热电阻时,不能使用六位半数字万用表电阻档进行测量,不符合JJG229-2010检定规程要求;在检定热电阻时,可以使用六位半数字万用表直流电压档且最低量程100mV以测量电压方式进行测量,能够同时满足JJG229-2010检定规程中同一量程下测量和电流换向的要求。
