油水界面测量时双法兰液位计量程及迁移量计算

2022/11/6 21:36:10 人评论 次浏览 分类:变送器  文章地址://www.e-cumulus.com/tech/4552.html

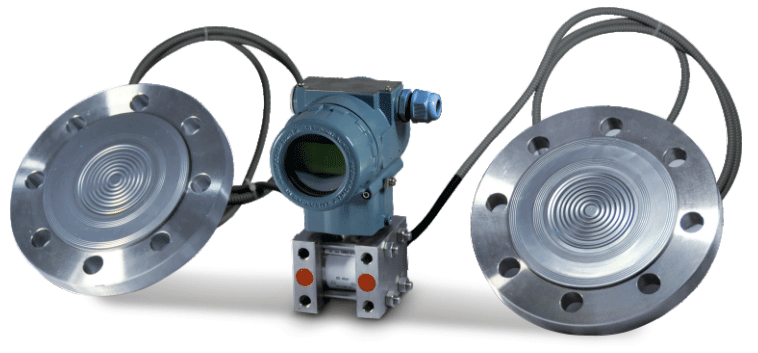

双法兰液位计可用于密闭容器的液位测量和两种不同介质的界位测量。仪表工快速将油水界面测量的双法兰液位变送器投入使用,需要熟练掌握双法兰液位计的量程及迁移量计算,昌晖仪表在本文着重聊聊这个话题。

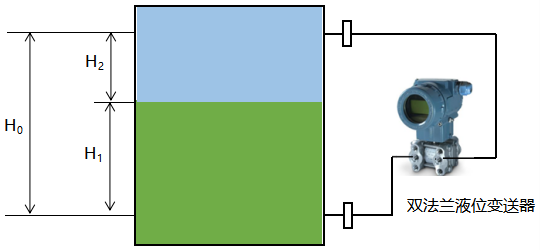

1、双法兰差压变送器安装图

双法兰差压变送器安装图

2、界位的零点为轻介质全部充满测量高度H0,此时双法兰液位变送器的零点和量程计算方法详见下面公式:
以下公式中:ρ为毛细管硅油密度;H为液位测量的高度;ρ为轻介质密度;ρ为重介质密度。









所以,界位计的量程下限应按"P下限"进行负迁移。


3、界位计的量程即当重介质充满测量高度H时,此时:










界位计的量程上限按"P上限"进行正迁移。界位的量程范围为:



4、举例说明

假设油水界面:ρ=860kg/m3,水的密度为ρ=1000kg/m3g=9.8N/kg,高度为1.5m,硅油密度950kg/m3;
①量程范围:1000×9.8×1.5-860×9.8×1.5=14700-12642=2058Pa=2.06kPa
②零点:860×9.8×1.5-950×9.8×1.5=12642-13965=-1323Pa=-1.32kPa
③量程:1000×9.8×1.5-950×9.8×1.5=14700-13965=735Pa=0.74kPa

5、注意事项

①一般用双法兰差压变送器测界位,最好是两种介质的密度不太接近。
②用双法兰差压变送器测量界位,液体要始终高于上法兰,否则液位也变化,界位也变化,两个变量同时变没法测量。
③双法兰差压变送器安装位置应易于维护,便于观察,且靠近取压部件。
④双法兰差压变送器安装要考虑毛细管长度的限制。
⑤双法兰差压变送器安装过程中毛细管的弯曲半径应>50mm。
⑥双法兰差压变送器安装过程中要注意法兰盘垫片与膜盒之间不能出现挤压,以免影响压力正常测量和传递。
⑦双法兰差压变送器的毛细管应采取保护固定。悬空部分应使用40(或50)角钢进行固定,防止因大风等外部环境造成毛细管晃动影响压力测量和传递。
⑧双法兰差压变送器的毛细管应有绝热措施。在选型过程中为满足测量介质温度要求,毛细管充罐液分为低温充罐液和高温充罐液,因此必须对毛细管采取一定的绝热措施,防止因外部环境温度的变化影响毛细管充罐液的相态导致压力测量偏差。
⑨双法兰差压变送器若安装在室外应考虑配套仪表保温保护箱,将变送器测量表头安装至保温保护箱内,保证测量表头电路板及液晶显示屏的使用温度要求并满足仪表防护要求。

各种界位计的应用对油水界面测量均存在一定问题,双法兰的差压变动器测量界位是设计选型中可以考虑应用的一种技术方案。

在油水界面测试过程中,计量器具的精准度影响到界面的测量效果,同时油水界面的分离效果不佳,也导致无法明确分辨油水界面,给后续的生产带来隐患。加强对石油化工生产工艺的管理,实现油水的分离,通过双法兰差压变送器,精确地测量油水界面,达到了更高的计量精准程度,更好地为石油化工生产提供帮助。
