罗斯蒙特8600D涡街流量计更换变送器组态步骤

2022/8/8 6:18:54 人评论 次浏览 分类:流量测量  文章地址://www.e-cumulus.com/tech/4375.html

8600D法兰型涡街流量计是艾默生产品。昌晖仪表在本文分享涡街流量计8600D更换变送器的组态步骤。

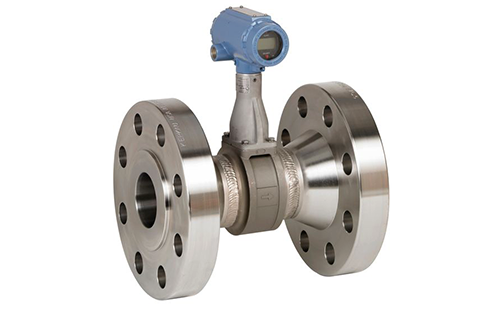

8600D涡街流量计

涡街流量计更换变送器组态步骤

1、on line在线
2、configure组态
3、Guided setup向导组态
4、Initial setup初始组态
5、basic setup基本组态
6、Device Tag仪表位号
7、Process Fluid select the type of process fluid beling  Liquid/Gas/steam(液体/气体)
8、Process Temperature温度degC
9、Fixed Process Temperature输入设计温度值
10、Process Density units密度单位kg/Cum
11、Fixed Process Density输入设计密度
12、Reference K-factor输入K系数
13、Flange type法兰尺寸(不影响测量)
14、Pipe Inside Diameter units管道尺寸单位(in英寸/mm毫米)
15、Pipe Inside Diameter Enter输入管道尺寸
16、Primary varible select(Volume体积/Velocity速度/Mass质量)
17、Primary varible  Units select单位选择
18、Low range value量程下限
19、Upper range value量程上限
20、Primary varible Damping 阻尼系数
21、Optimize Signal Processing 滤波修正(气体选择比密度低二档,液体选择比密度低一档)

8600D涡街流量计小信号切除步骤

1、on line在线
2、configure详细设置
3、manual setup手动设置
4、signal processing影响因子
5、fitter setting滤波器设置
6、manual fitter Adjust手动滤波器设置
7、low flow cutoff小流量切除
8、**原则上切除量程的3%,不允许切除超过最小量程
9、*low flow cutoff
10、点send发送即可
