加热冷却控制的PID与温控器选择使用

2023/5/11 4:43:04 人评论 次浏览 分类:二次仪表  文章地址://www.e-cumulus.com/tech/4327.html

通常的加热控制系统是,为了使被控制点的测量温度(PV)与设定温度(SV)一致,进行PID控制计算,控制加热器的电源功率。下图就是加热控制系统的例子,控制容器内液体温度的系统。

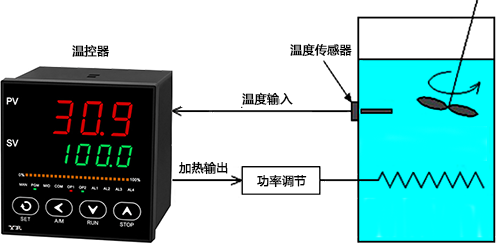

加热控制系统

在这个系统中被控对象的液体除自然冷却以外没有其他冷却手段,因此设定温度只有高于容器设置环
境的温度时,才能实现温度控制。

为了不仅实现高于环境温度时的控制,而且实现低于环境温度时的控制,这就不仅需要加热器也需要
冷却液体的冷却机构,需要同时控制加热器和冷却机构,下图所示就是存在加热和冷却控制的温度系统。

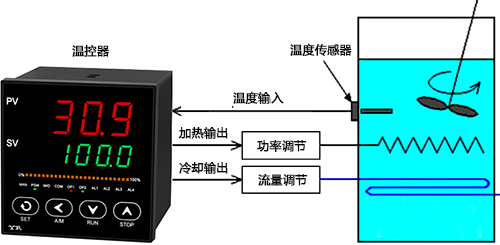

存在加热和冷却控制的温度系统

通常可以选择加热冷却动作的温控器,加热侧是反作用,冷却侧是正作用。这里建议大家看看《怎样选择PID调节器的正作用和反作用》,深入了解温控器正反作用,这对温控器选型和使用很有必要。


◆反作用:温度测量值增加时,温控器的输出减少的控制动作。(温度上升→加热输出减少)

◆正作用:温度测量值增加时,温控器的输出增加的控制动作。(温度上升→冷却输出增加)

温控器

2、设置加热冷却控制的PID

需要加热冷却的应用都带有加热控制(加热器~温度传感器)和冷却控制(冷却机构~温度传感器),两个控制系统,并且在大多数情况下,加热系统和冷却系统的响应特性不一样。

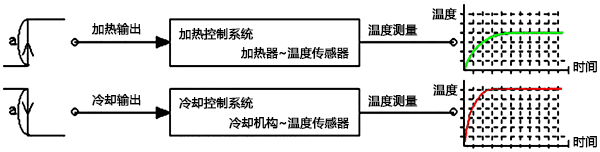

热系统和冷却系统的响应特性不一样

为此温控器也被设计成分别设置加热系统和冷却系统的PID参数。

设置加热冷却PID参数的方法
设置加热冷却控制的温控器的PID参数有两种方法。具体参数因温控器的型号,温控器档次以及制造商的不同而有差异。

①只有比例带可以分别设置的类型

此类型比例带可以对加热系统设置加热比例带,对冷却系统设置冷却比例带。积分时间设置和微分时间设置则是加热系统和冷却系统共用。因此此类型的加热冷却PID温控器,由加热比例带,冷却比例带,积分时间和微分时间4个PID参数进行演算。这种类型设置只增加了一个调整项目,虽然调整简单,但是微调整受限制。

②加热控制系统和冷却控制系统可以独立设置的类型

此类型因为加热和冷却的PID常数可以分别独立设置,所以可以更精确地调整常数,但是很难得到最佳PID参数。

3、加热冷却PID动作
为了便于理解,大家随昌晖仪表来看一个加热侧和冷却侧都是比例控制的情况。

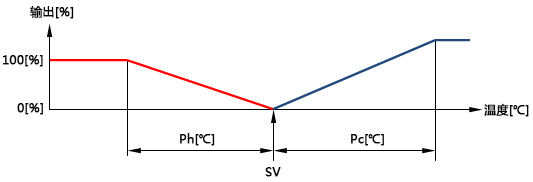

加热侧和冷却侧都是比例控制

图中红线是加热输出,蓝线是冷却输出。如图所示,测量温度
PV低于设定温度SV的领域是加热侧进行输出,测量温度PV高于设定温度SV的领域是冷却侧进行输出。

另外,在加热输出和冷却输出的切换点可以设置不感带(死区),或者重叠输出。

加热输出和冷却输出的切换点设置不感带(死区)

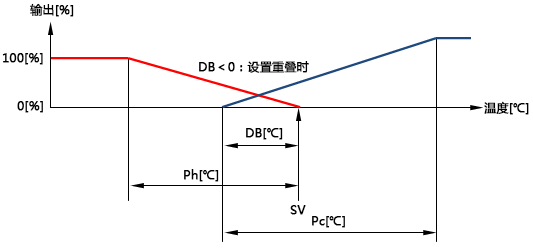

加热输出和冷却输出的切换点可以设置重叠输出
Ph:加热比例带设置[℃]; Pc:冷却比例带设置[℃]; DB:重叠设置[℃]

4、冷却方法和冷却特性

①电子冷却器
电子冷却器是利用帕尔贴效应的冷却器,帕尔贴素子的吸热面直接固定在被冷却物上,温控器的冷却输出和吸热量近似于线性关系。

②使用风扇的风冷

用在风冷式塑料成型机等的冷却方法是,将电风扇发生的风加到被加热(冷却)物上进行冷却的方法。通常使用继电器或者固态继电器控制电风扇的开关比率,来控制风量。因此温控器的输出和电风扇的开关比率成正比。但是因为电风扇的惯性和热传递的影响,所以冷却输出和吸热量是非线性关系。

③用水冷却

用在水冷式塑料成型机等的冷却方法是,利用控制电磁阀向冷却管注入水的冷却方法。冷却管是被配置在100℃以上的被加热(冷却)物上的水管。利用水的相变化或者热传递冷却。同空冷方法一样温控器的冷却输出和吸热量是非线性关系,比风冷有更强的非线性关系。

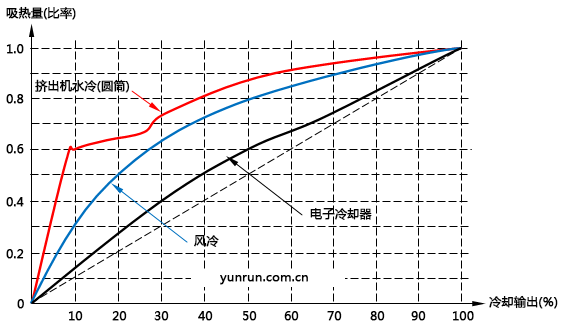

温控器的冷却输出和吸热量是非线性关系

5、非线性的冷却特性和PID的自整定
在上面加热冷却控制的应用中,昌晖仪表制造有限公司介绍了冷却侧的静态特性是非线性特性。在决定PID参数时,需要考虑加热系统和冷却系统的静态特性。如果可以近似看作是线性的话,则用一组PID参数就可以适用整个负载条件。

如果不能看作是线性的话,则需要根据运行条件进行调整。


那么,对于非线性的控制对象,应该如何决定它的PID常数呢?


①控制点变动不大的场合

温度设定值:如果SV是一定的,也没有大变动的情况下,可以将其运行条件附近的响应特性近似看作线性,决定PID参数。

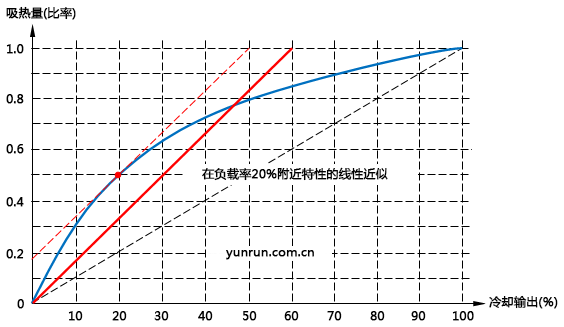

例如,像上图所示冷却特性的控制对象,在稳定运行期间
负载率在20%的场合,将冷却侧20%附近的冷却特性近似看作直线决定PID参数,在这个负载率附近控制的话,可以得到良好的控制效果。

②控制点变动大的场合

温度设定值:SV的变动幅度或者变动较大的场合,设备运行时负载条件也有很大差异,因此不能仅用一个运行条件来线性近似。为此,需要考虑设定温度条件或者负载变动条件等,切换到各个条件下对应的PID参数进行控制。

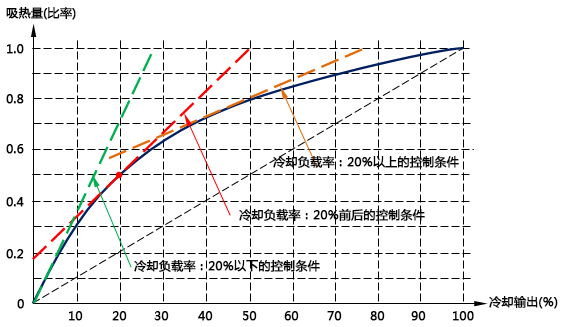

设定温度条件或者负载变动条件等,切换到各个条件下对应的PID参数进行控制

在上图的例子中,

◆冷却负载率:20%以下的控制条件(绿色)
冷却负载率:20%前后的控制条件(红色)
冷却负载率:20%以上的控制条件(褐色)
等的负载条件下,决定线性近似的PID参数,再根据运行条件切换到相对应的PID参数。

6、总结
冷却侧控制,根据冷却方法的不同存在非线性特性,和通常的加热控制相比调整变得困难。尽管如此能用一台温控器控制加热和冷却(比如使用昌晖仪表制造有限公司生产的高性能温控器YR-RJD系列),也是非常有效的控制方法。

为了最大限度地发挥加热冷却控制的优势,昌晖仪表的温控器搭载了独创的加热冷却控制算法。无论是利用
风冷还是超过100℃的水冷都能得到良好的控制效果。

另外,为了能够得到良好的PID参数,昌晖仪表制造有限公司准备了对应各种冷却系统的自整定功能,比如:

可以近似看作是线性的冷却控制系统
像空冷式挤出机那样冷却特性不能看作线性的冷却控制系统
像水冷式挤出机那样非常强的非线性冷却控制系统
