SWP9034A信号隔离器使用说明书

2016/8/4 12:52:41 人评论 次浏览 分类:调试维修  文章地址://www.e-cumulus.com/tech/429.html

SWP9034A信号隔离器也被称为信号调理器和信号分配器,一入二出信号隔离器功能为将一路4-20mA输入信号经运算、干扰抑制、提高“输入-输出-电源-通道”之间的电气隔离性能等处理后转换成与输入信号隔离的两路1-5V或4-20mA直流信号输出,供给指示仪、记录仪、PLC和DCS系统,完善和补充系统模拟I/O插件功能,增加系统适用性和现场环境下的可靠性,应用于油田、石化、电力、冶金、水泥等行业的强干扰、高温、高粉尘和高湿度工况环境。

核心技术
1、SWP9000A模块传承原SWP8000和SWP9000系列隔离模块所有功能和成熟核心技术
2、输入过流保护,具有浪涌保护功能 (订货时需要说明,另适当收费)。
3、使用进口元器件、低功耗极低,有效提高产品稳定性和延长电子器件老化时间。
4、输入信号开路、短路、反接 和超量程报警功能,出现报警时面板报警指示灯亮。
5、在精度、温度漂移、稳定性、可靠性、功耗性能指标上达到国外先进产品技术水平。
6、信号隔离器和隔离配电器功能在壹台仪表上同时实现。
7、数字化结构,并采取环境温度自动补偿,零点和满度自动校准,多年保证精度不变。

主要技术参数
电源                           DC24V±10%
输入                           4-20mA
输出                           两路4-20Ma
精度                          <0.1%F.S(电流、电压、电位计信号)
消耗功率                   <1.0W(低功耗产品)
波纹                          <10mVrms
电源指示                    PWR:电源指示灯(红色)
输入报警                    ALM:输入报警,输入信号开路、短路、反接、超量程报警灯亮
集中供电                    可集中供电(订货选件)
温度漂移                   <50ppm/K的测量值/100Ω负载
温度系数                   <50ppm/K的测量值/100Ω负载
绝缘强度                    输入、输出和电源之间,AC2500V/分钟
负载电阻                    250-750Ω
浪涌保护                    浪涌保护功能为选件,型号最后有LP标识
                                  最高连续工作电压30VDC(线对地、线对线)
                                  额定放电电流In:5kA(线对地、线对线)
                                  最大放电电流Imax:10kA(线对地)
响应时间                   <0.05S(0-90%)
绝缘电阻                    输入、输出和电源之间,100MΩ(DC500V)
工作温度                    -25-85℃(可正常工作在高温环境中)
湿度                          <95%RH
外壳材料                    蓝黑相间ABS阻燃外壳机构件(外观专利)
外形尺寸                    厚12.5×宽106×高112mm(超薄)
重量                           约120克
质保期                        24个月

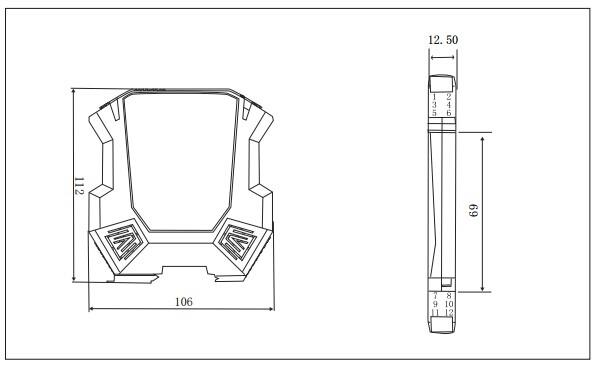

信号隔离器尺寸图

信号隔离器尺寸图

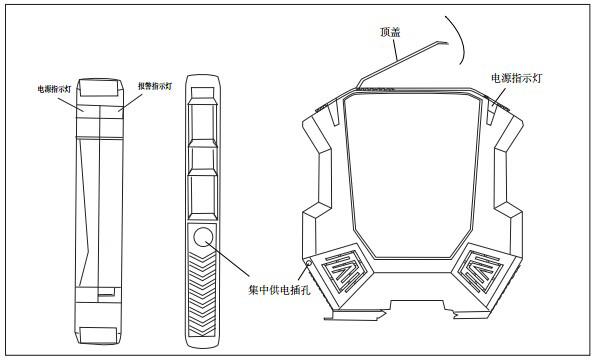

信号隔离器结构图

信号隔离器结构图

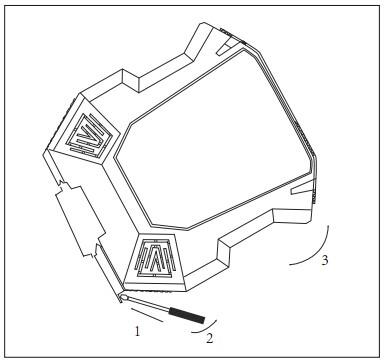

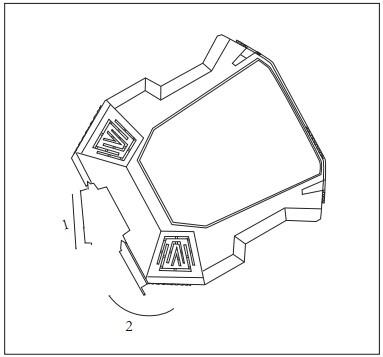

信号隔离器安装图                                               信号隔离器拆卸图

信号隔离器安装图        信号隔离器拆卸图


信号隔离器接线图

信号隔离器接线图

注意
使用前核对产品标签的型号规格是否与订货合同一致
仪表安装、使用前请详细阅读说明书,若有疑问请与昌晖仪表技术部联系
仪表供电为直流24V,严禁使用交流220V电源严禁私自拆装仪表,防止仪表失效和发生故障
