昌晖数显仪表与组态王工控软件通信组态实例

2019/3/31 22:22:41 人评论 次浏览 分类:调试维修  文章地址://www.e-cumulus.com/tech/428.html

本文是组态王6.53读取昌晖数显仪表数据的参数设置及组态方法,供广大工控从业人员在组态王工控软件与带通信的设备数据传输时使用。

一、组态王新建设备:


本例以组态王用串口读取昌晖数显仪表(带通信)数据为例。
单击“设备”树目录,在边也框也现如图所未:

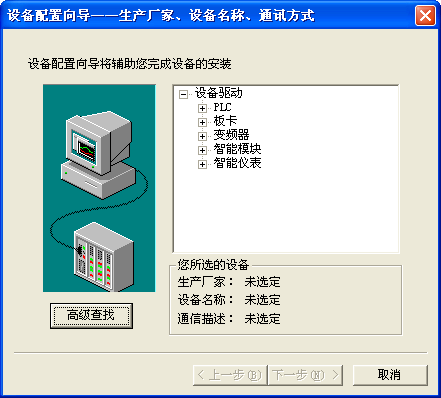

双击新建,打开如图:

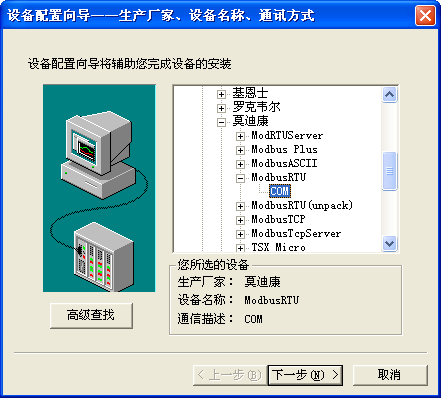

选择PLC选项下的--莫迪康--ModbusRTU--com,单击“下一步”,打开如图:

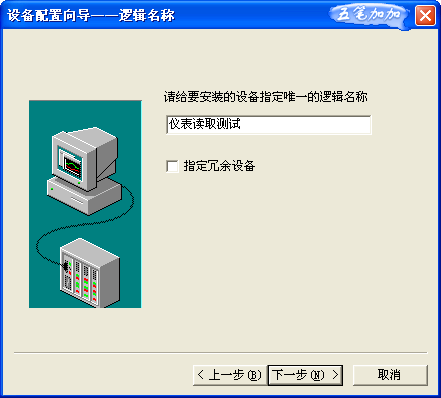

输入逻辑名称,单击“下一步”,

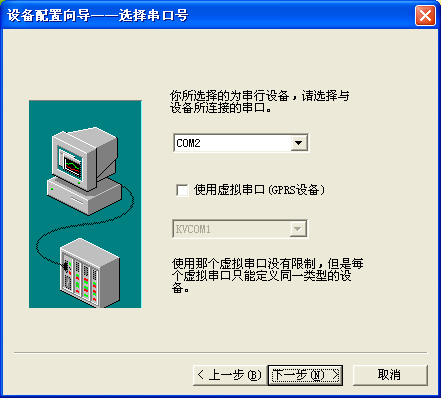

选择通讯串口。单击下一步,

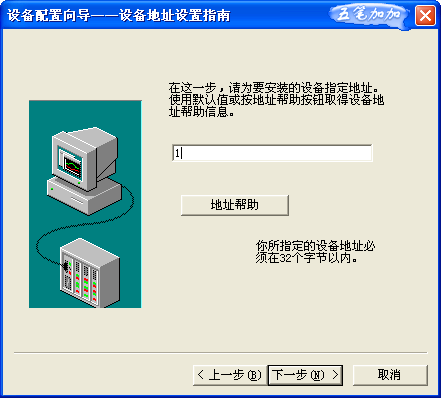

输入地址(当前数显仪表地址为1),单击下一步,

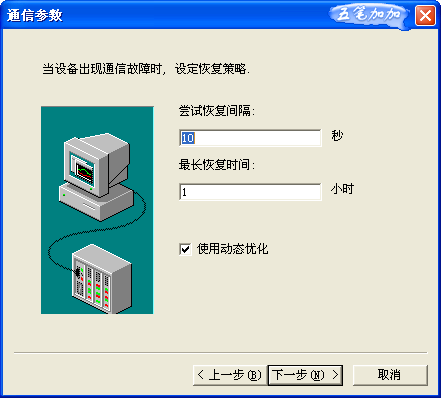

默认设置,单击“下一步”,

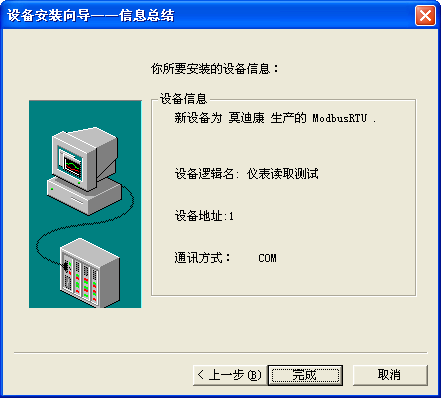

单击“完成”。如图所示:

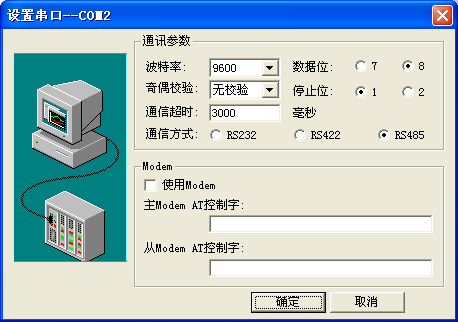

左键双击左边的树目录“COM2”(本例新建的串口),打开如图所示:




根据数显仪表通讯参数设置(波特率,校验位(无校验),通讯方式等,以实际的为准)。

二、数据词典:

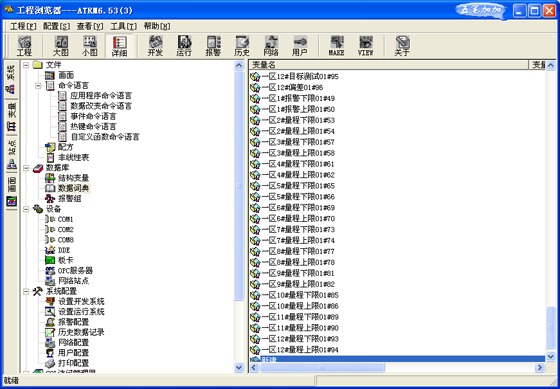

数据词典就是数据交换的点,如图:



在数据词典时,先要知道数显仪表读取数据的数据排列(主要是4字节浮点数),根据组态提供的数据格式,可以支持四种格式:
SWAP寄存器只对寄存器9起作用。包括浮点数和长整型。例如在通讯时从0001地址读取的四个十六进制值为 HV1,HV2, HV3, HV4则:
当SWAP=0时,转换后浮点数对应的内存值为: HV4 HV3 HV2 HV1。
当SWAP=1时,转换后浮点数对应的内存值为: HV3 HV4 HV1 HV2。
当SWAP=2时,转换后浮点数对应的内存值为: HV1 HV2 HV3 HV4。
当SWAP=3时,转换后浮点数对应的内存值为: HV2 HV1 HV4 HV3。
组态王默认为0,因此,如果数据格式不对,可能会产生数据读取的值有偏差,特别是小数部份。

新建变量:

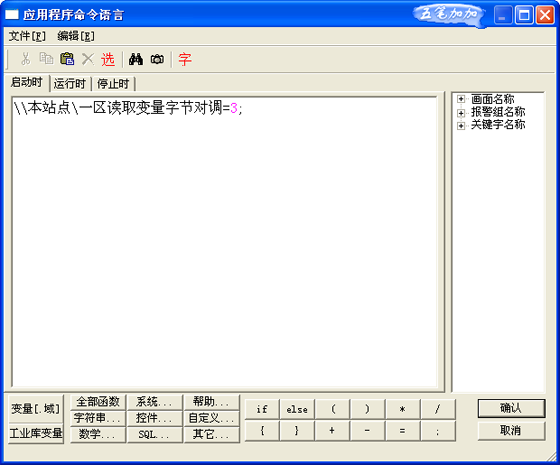

本例的数据是以最后一种格式(当SWAP = 3时,转换后浮点数对应的内存值: HV2 HV1 HV4 HV3),因此,需要在建数据点之前,先建数据内部结构的变量。如上图所示,此数据建立时,一定要只写,而且只能是BYTE类型。建好后,还需在树目录“命令语言”部分,进行设置,如图:




这样,组态王在运行时,对应的设备采集会自动对浮点数格式进行内存转换。
如果数据格式本来就是和组态王相同(当SWAP=0时,转换后浮点数对应的内存值为: HV4 HV3 HV2 HV1),那就不需建立上面点值。(SWP-ASR记录仪数据就是此模式)

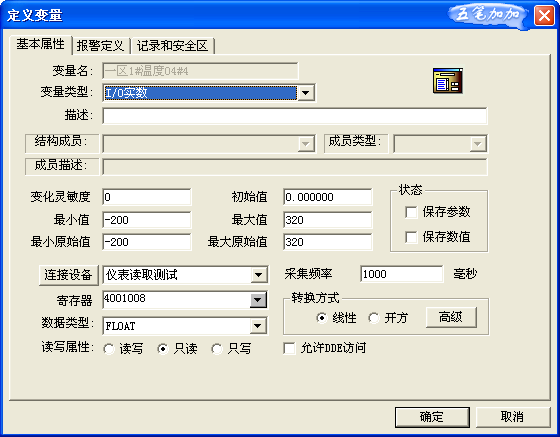

新建其他数据点
这样,组态王在运行时,对应的设备采集会自动对浮点数格式进行内存转换。
如果数据格式本来就是和组态王相同(当SWAP = 0时,转换后浮点数对应的内存值为: HV4 HV3 HV2 HV1),那就不需建立上面点值。(SWP-ASR记录仪数据就是此模式)


新建其他数据点


如果需要保存,可以把状态选中。对于保存数据,不在本讨论中,请自行查看组态王的数据保存。

建好后,就可以去画面部份建立画面。


打开如图:



保存后,组态王连上带通信功能的昌晖数显仪表或其他设备,所操作的数据就可以被读取上来。
