测量水位选SWP-T803-02-12-HL-P还是SWP-S803-02-12-HL-P

2022/3/25 16:01:16 人评论 次浏览 分类:二次仪表  文章地址://www.e-cumulus.com/tech/4166.html

SWP-T803-02-12-HL-P和SWP-S803-02-12-HL-P是昌晖仪表生产的显示仪表,常有客户询问用测量水位选SWP-T803-02-12-HL-P还是SWP-S803-02-12-HL-P,哪一种好?本文从这两种产品外观、功能、接线和参数设置几个方面进行对比,帮助大家找到答案。

1、产品外形

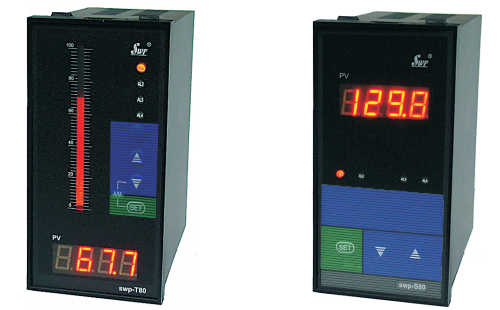

SWP-T803-02-12-HL-P的产品名称是光柱显示控制仪,测量值为数码+单光柱显示,面板右下角有“SWP-T80”字样;SWP-S803-02-12-HL-P的产品名称是显示控制仪,测量值为数码显示,面板右下角有“SWP-C80”字样;两者都是80×160mm外形竖式仪表,开孔尺寸均为76×152mm。大家很容易从外观区分两者。
SWP-T803-02-12-HL-P

2、接线端子及接线图

SWP-T803-02-12-HL-P和SWP-S803-02-12-HL-P的接线端子和接线图完全相同。

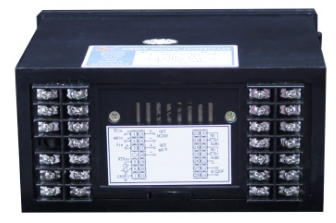

SWP-T803-02-12-HL-P接线端子

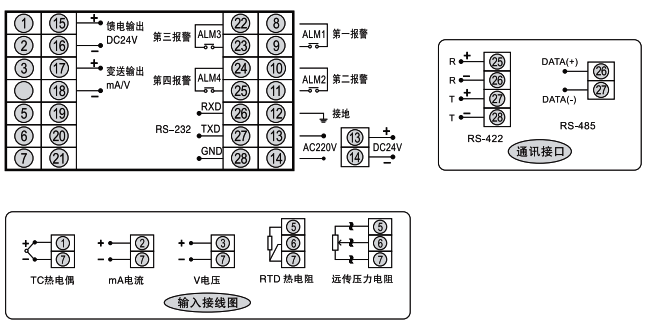

SWP-T803-02-12-HL-P接线图

3、基本功能

SWP-T803-02-12-HL-P和SWP-S803-02-12-HL-P的仪表功能完全相同,具体为:
①1路17种可切换信号输入,量程可设置;
②1路4-20mA变送输出;
③2路报警输出,上下限报警可组态;
④1路DC24V馈电输出,可以给现场二线制变送器提供电源;
⑤仪表电源电压为AC220V。

4、仪表参数

大家查阅SWP-T803说明书和SWP-S803说明书不难发现,两者使用的是同一本说明书。使用者对比两者二级参数设置界面会发现SWP-T803-02-12-HL-P仪表多两个参数:
①PVL光柱显示下限
②PVH光柱显示上限
使用者通过设置PVL和PVH参数(需要:PVL光柱显示下限=SLL测量量程下限,PVH光柱显示上限=SLH测量量程上限),则光柱可以显示测量值对应测量量程的百分比。

5、参数设置及接线

比如选用SWP-T803-02-12-HL-P显示水位,现场水位使用量程为0-5m的(二线制)投入式液位变送器,要求水位高于4.8m上限报警,水位低于0.5m下限报警。下面分别介绍仪表与变送器接线及仪表内部参数设置。

①仪表与投入式液位变送器接线

a、仪表电源接线:AC220V电源的火线和零点接仪表端子13和14;
b、仪表输入信号接线:因现场仪表为两线制变送器,需要用到仪表所带馈电,具体接线为:变送器输出+接仪表馈电DC24V+,变送器输出-接仪表端子2,短接仪表端子16和7;
c、仪表报警输出接线:报警输出1接仪表端子8和9(ALM1报警,常开触点);报警输出2接仪表端子10和11(ALM1报警,常开触点);
d、仪表变送输出接线:仪表端子17为变送输出4-20mA+,仪表端子18为变送输出4-20mA-。

②仪表参数设置

仪表功能组态需要先设置仪表二级参数,再设置仪表一级参数。具体操作过程请参阅《SWP-LED显示控制仪说明书
二级参数:SL0=12;SL1=2;SL2=2;SL3=1;OUL=0.00;OUH=5.00;PVL=0.00;PVH=5.00;SLL=0.00;SLH=5.00;其余参数保持出厂预设值不变。
一级参数:AL1=4.80;AL2=0.50;AH1=0.1;AH2=0.1

通过以上对比,大家很容易得到结论:测量水位选SWP-T803-02-12-HL-P和SWP-S803-02-12-HL-P都能实现相同功能,区别在于光柱显示控制仪多一个测量值的模拟光柱指示,同时光柱显示控制仪比显示控制仪价格更高。
