了解有源隔离器和无源隔离器的不同,选型才不会错

2022/3/21 2:56:52 人评论 次浏览 分类:二次仪表  文章地址://www.e-cumulus.com/tech/4156.html

昌晖仪表隔离器产品包括有源隔离器和无源隔离器,很多客户在选型上有很多的疑问,现就这两种产品做以下说明。

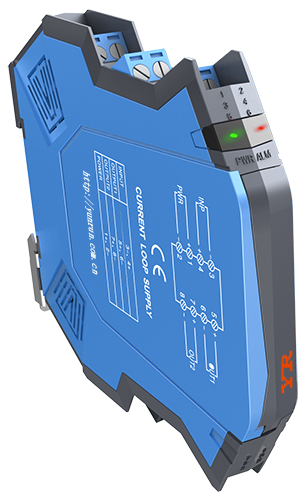

昌晖隔离器
有源隔离器电路包括电源部分、输入部分、输出部分。信号经过输入电路处理,变成一定的数字量或电磁波,再经过隔离无件实现电气的隔离,隔离后的数字量或电磁波经过输出电路变换成模拟量。有源隔离器的工作电源来自独立的供电,电路将输入的电源变换成多组电源,向输入和输出电路提供工作能量。有源隔离器可以隔离各种输入信号,可以是电压、电流、频率,信号的大小也可以自由选择,只要输入电路能处理的信号,都可以输入并隔离。


有源隔离器的输出电路可以产生多种信号,比如0-10V、4-20mA,与输入信号成比例关系,不一定是1:1对应的,换句话来说,有源隔离器具有信号转换功能。电流输入的有源隔离器输入阻抗只有50欧,大多数电流电源都可以轻松驱动。电流输出的有源隔离器负载能力比较大,且负载变化时不影响隔离精度。


无源隔离器电路包括输入部分、输出部分。信号经过输入电路处理,变成电磁波,再经过隔离原件实现电气的隔离,隔离后的电磁波经过输出电路变换成模拟量无源隔离器的电路工作能量来自输入信号端,所以输入信号需要有足够的驱动能力以驱动它工作,而且会有一定电压降低(4V)无源隔离器能隔离0-20mA的直流电流信号。且输入和输出1:1对应。无源隔离器的理想负载是300欧姆以下,可以达到500欧姆。无源隔离器的功耗很低,不到100毫瓦,是环保节能的产品。
