热电厂热控专业仪表试题(附答案)

2021/6/5 5:28:27 人评论 次浏览 分类:仪表试题  文章地址://www.e-cumulus.com/tech/3809.html

仪表试题为某热电厂考核热控专业仪表工技能所用,仪表试题所涉及内容均为热控专业应知应会知识,大家可自行测试,看看自己是否完全掌握以下知识。

一、选择题(每题1分,共计30分)
1、导线不应有中间接头,如必须有中间接头,应连接牢固,不承受机械力,并保证(B)绝缘水平。
(A)现有的;(B)原有的;(C)可靠的;(D)以上答案都不对。

2、汽轮机运行时,其转速最大一般不允许超过额定转速的(D)。

(A)30%;(B)25%;(C)20%;(D)10%。

3、压力开关的被测介质温度一般不超过(B)℃。

(A)50;(B)100;(C)150;(D)200。

4、在正常运行时,锅炉汽包云母水位计指示的水位比汽包内实际汽水分界面(B)。

(A)高;(B)低;(C)相同;(D)不确定。

5、测量气体压力时,取压口高度高于测量点时,对读取的测量结果(B)。

(A)应加正修正;(B)不需修正;(C)应加负修正;(D)无法决定。

6、热电阻测温元件一般应插入管道(B)。

(A)5-10mm;(B)越过中心线5-10mm;(C)100mm;(D)任意长度。

7、热电偶测温时,输出信号应采用(D)连接。

(A)普通电缆;(B)屏蔽电缆;(C)通信电缆;(D)补偿导线。

8、端子排接线时,每一个端子最多只允许接入(B)根导线。

(A)一;(B)两;(C)三;(D)四。

9、新装炉膛安全监控保护装置的炉膛压力测量取样孔间的水平距离应大于(B)m。

(A)1;(B)2;(C)0.5;(D)5。

10、下列PLC梯形图,正确的画法是(D)。

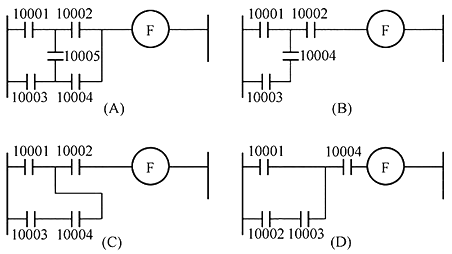

PLC的梯形图

11、电缆与热表面平行敷设时的间距应大于(C)mm。

(A)100;(B)200;(C)300;(D)400。

12、输煤顺序控制系统中,各设备按(B)顺序启动。

(A)顺煤流;(B)逆煤流;(C)设备重要程度;(D)无所谓。

13、在汽轮机数字电液控制系统(DEH)中,为保证主要参数的测量可靠性,应主要采用(A)措施。

(A)冗余;(B)自动报警;(C)参数优化;(D)滤波。

14、锅炉跟随方式的特点是:(A)

(A)机组功率响应快,主汽压变化大;(B)机组功率响应慢,主汽压稳定;(C)机组功率响应快,主汽流量变化大;(D)机组功率响应慢,主汽流量稳定。

15、在热电偶测温系统中采用补偿电桥后,相当于冷端温度稳定在(C)。

(A)0℃;(B)补偿电桥所处温度;(C)补偿电桥平衡温度;(D)环境温度。

16、弹簧管压力表的零位由(A)方法调整。

(A)重新上指针;(B)示值调整螺钉;(C)调游丝松紧程度;(D)转动机芯。

17、测量粘度较大流体的压力时,在取压点与压力表之间应加装(C)。

(A)沉降器;(B)排污阀;(C)隔离器;(D)冷凝器。

18、在测量蒸汽流量时,取压口应加装(B)。

(A)集气器;(B)冷凝器;(C)沉降器;(D)隔离器。

19、对差压变送器进行过范围试验时,要求差压为量程的(C)。

(A)110%;(B)120%;(C)125%;(D)150%。

20、测量压力的引压管的长度一般不应超过(D)。

(A)10mm;(B)20mm;(C)30mm;(D)50mm。

21、当需要在阀门附近取压时,若取压点选在阀门前,则与阀门的距离必须大于(C)管道直径。

(A)0.5倍;(B)1倍;(C)2倍;(D)3倍。

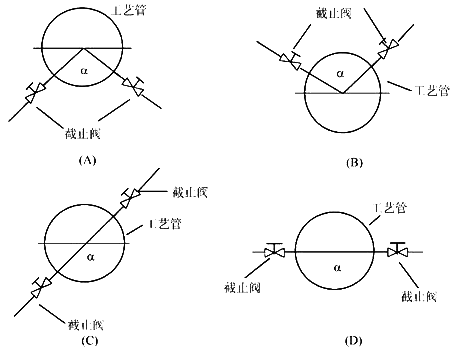

22、设管道中的介质为气体,则如图A-9中取压口位置示意图正确的是(B)。



23、气动调节阀门的控制装置通常由(D)构成。

(A)电信号放大器、电/气转换器、气动定位器;(B)电信号放大器、气动定位器、阀位变送器;(C)电信号放大器、电/气转换器、阀位变送器;(D)电/气转换器、气动定位器、阀位变送器。

24、在正常情况及相同负载下,下列哪种类型的执行机构动作较慢(C)。

(A)液动;(B)气动;(C)电动;(D)无法判断。

25、浮子式流量计的安装方式为(A)。

(A)垂直地面安装;(B)与地面成45°安装;(C)与地面成水平安装;(D)以上方式都可以安装。

26、给水调节阀门的死行程应小于全行程的(A)。

(A)5%;(B)8%;(C)10%;(D)12%。

27、气动调节执行机构内部的锁止阀的作用是(A)。

(A)当气源失去时维持原来的气缸位置;(B)当电信号失去时维持原来的信号气压力;(C)当电信号失去时维持原来的气缸位置;(D)当气源失去时维持原来的信号气压力。

28、引起电动伺服机构远方操作失灵不可能的原因是(D)。

(A)伺服机构的电源未送;(B)就地放置在手动位置;(C)伺服机构内部卡死;(D)伺服机构的驱动连杆脱落。

29、仪表管道应敷设在环境温度为(D)℃的范围内,否则应有防冻或隔热措施。

(A)0-50;(B)-10~40;(C)0-60;(D)5-50。

30、热工自动调节设备需评定级别或升级时,其投入累计时间占主设备运行时间的(B)以上方可列入统计。

(A)75%;(B)80%;(C)85%;(D)90%。

二、判断题(每题0.5分,共计20分)

1、引起被调量变化的各种因素都是扰动。(√)
2、火力发电厂的大容量锅炉可以不装设安全门保护装置。(×)
3、顺序控制所涉及的信号主要为开关量。(√)
4、可编程控器主要用于调节控制。(×)
5、可以用电气原理图把热工控制的具体方案表示出来。(√)
6、热工调节对象一般都具有迟延和惯性。(√)
7、对于热工报警信号,可以采用统一的显示和音响回路而无须区分其报警信息的重要性。(×)
8、监视炉膛火焰的摄像机就其安装位置而言都采用外窥式。(×)
9、不同结构、容量、运行方式和热力系统的单元机组锅炉设备,其热工保护的内容是相同的。(×)
10、取压管的粗细、长短应取合适。一般内径为6-10mm,长为3-50m。(√)
11、使用节流装置测量流量时,差压计的正压侧取压口在节流件的迎流面。(×)
12、对于盘内配线,导线绝缘电阻应不小于1MΩ。(√)
13、控制盘底座固定应牢固,顶面应水平,倾斜度不得大于0.1%。(√)
14、电缆保护管的管口应根据下料的结果,顺其自然。(×)
15、看电气原理图,应按自上而下,从左到右的顺序。(√)
16、工业电视系统中被监视物体应用强光照射。(×)
17、氧化锆氧量计要求安装在烟气流动性好且操作方便的地方。(√)
18、敷设风压管路时,因被测压力极低,所以不可装设阀门。(√)
19、锅炉吹灰系统的工作顺序是按烟气的流动方向进行的。(√)
20、星型网络一般不用作DCS的网络。(√)
21、在柜子内,信号线、电源线和测量线可合为一把或走同一线槽。(×)
22、在热工保护信号测量回路中,采用信号串联法比采用信号并联法的拒动作率低。(×)
23、温度计的时间常数是指由于被测量的阶跃变化,温度计输出上升到最终值的90%时,所需的时间。(×)
24、自动调节系统环节之间有3种基本的连接方式:串联、并联和反馈。(√)
25、安装在汽轮机内部的传感探头,其信号引出线必需使用铠装的探头引线。(√)
26、在烟、煤粉管道上安装取压部件时,取压部件的端部应无毛刺,且不应超出管道内壁。(√)
27、测量锅炉尾部烟气含氧量的氧化锆探头通常安装在空预器烟气出口的烟道上。(×)
28、热电偶倾斜插入管道安装时,斜插方向应与被测流体流动方向相同。(×)
29、氧化锆探头一般应在锅炉点火前安装好,随锅炉启动,逐步升温。(√)
30、热电阻采用双线并排绕制法制作是为了在使用时无电感存在。(√)
31、各种热工参数,通过感受元件或变送器转换成相应的电量后,都可采用电子自动平衡式仪表来测量。(√)
32、执行机构的调校点应在全行程范围内均匀选取。(√)
33、仪表盘安装时,应尽量减小盘正面及正面边线的不垂直度。(√)
34、通常通入气动执行机构气缸的是电-气转换器输出的20~100kPa控制气压。(×)
35、DCS中基本控制器的控制回路数量受其内部输入,输出点数限制。(√)
36、分散控制系统的主要功能包括4个部分:控制功能、监视功能、管理功能和通信功能。(√)
37、在安全门保护回路中,为保证动作可靠,一般采用两个压力开关的常开接点串联接法。(√)
38、热工保护装置应按系统进行分项和整套联动试验,且动作应正确、可靠。(√)
39、热工保护联锁信号投入前,应先进行信号状态检查,确定对机组无影响时方可投入。(√)
40、DEH控制系统中,由LVDT(差动变压器)输出的调门阀位信号可直接被阀门控制起所使用。(×)

三、计算题(每题4分,共计12分)

1、用PR6423涡流传感器和CON010转换器与SDM010静态位移监测放大器配合测量轴向位移,若测量范围为-150~0~+150μm,传感器安装位置误差为±1mm,试问电路故障时是否会动作(提示采用PR6423,灵敏度为8mV/μm,安装间隙为1.5mm)?
解:可能出现的最大位数为
1500-1000-150=350(μm)
1500+1000+150=2650(μm)
8×350=2800(mV)=2.8V
8×2650=21200(mV)=21.2V
答:由于传感器安装位置差为±1mm,在正常测量范围内可能出现输入信号的范围为2.8-21.2V。因SDM010输入电压超过21V或低于3V即发出电路故障报警,根据计算,在测量范围内SDM010的输入信号可能超出限值,所以电路发生故障时,电路将会发出报警。

2、一台弹簧管压力真空表,其测量范围为-0.1~0.16MPa,它的准确度等级为1.5,试求该表的允许绝对误差。

解:设该表的绝对允许误差为Δ,Δ=±[0.16-(-0.1)]×1.5%=0.0039(MPa)
答:允许绝对误差为0.0039MPa。

3、现有一凝结水流量节流装置,其标称参数如下:d=44.662mm,ΔPmax=60kPa,α=0.6108,试计算其最大质量流量。

解:由题意得d=44.662mm,ΔPmax=60kPa,α=0.6108,代入截面积S=π×d×d/4得:
S=3.14159×44.662×44.662/4=1566.62787(mm2)
由公式Qmax=α×ε×S×(2×ρ×Δp)×0.5
由于所测介质为凝结水,故式中ε=1,ρ=1000kg/m3
则Qmax=0.6108×1×0.00156662787×(2×1000×60000)×0.5=9.568963×1.2×0.5=10.48(kg/s)=37.728t/h
答:此装置的最大质量流量为37.728t/h。

四、简答题(每题4分,共计20分)

1、热电偶安装时,对安装位置有哪些要求?
(1)热电偶安装位置应尽可能保持与地面垂直,以防止保护管在高温下变形。
(2)在被测介质有流速的情况下,应使其处于管道中心线上,并与被测流体方向相对。
(3)有弯道的应尽量安装在管道弯曲处。
(4)必须水平安装时,应采用装有耐火粘土或耐热金属制成的支架加以支撑。

2、单元机组协调控制系统所接受的外部负荷指令主要包括哪几种?

答案:外部负荷指令有三种:电网中心调度所负荷分配指令ADS、运行人员手动设定负荷指令和调频指令。

3、热电阻元件在使用中会发生哪些常见故障?

(1)热电阻线之间短路或接地;
(2)电阻元件电阻丝断;
(3)保护套管内部积水;
(4)电阻元件与导线连接松动或断开。

4、汽包电接点水位计电极更换时,应做好哪些安全上和技术上的工作?

(1)首先应开好工作票;
(2)将与汽包水位高、低有关的热工保护信号强制好;
(3)隔离电触点水位计测量筒水侧和汽侧的一、二次阀;
(4)打开排污阀,放掉测量筒内的压力;
(5)待测量筒完全冷却后,方可拆卸电极;
(6)新电极更换好后,投用时应缓慢开放二次阀和一次阀,防止应力对电极的损害;
(7)工作结束后,要及时恢复强制信号,终结工作票。

5、对屏蔽导线(或屏蔽电缆)的屏蔽层接地有哪些要求?为什么?

答案:屏蔽层应一端接地,另一端浮空,接地处可设在电子装置处或检测元件处,视具体抗干扰效果而定。若两侧均接地,屏蔽层与大地形成回路,共模干扰信号将经导线与屏蔽层间的分布电容进入电子设备,引进干扰;而一端接地,仅与一侧保持同电位,而屏蔽层与大地间构成回路,就无干扰信号进入电子设备,从而避免大地共模干扰电压的侵入。

五、论述题(每题9分,共计18分)

1、为了保证热工仪表及控制装置的检修质量,一般应在检修工作结束以后做哪些检查、监督工作(与程控保护相关部分)?
(1)热工仪表及控制装置检修后,热工车间应严格按有关规程和规定进行分级验收,并对检修质量作出评定。属于主设备控制与保护装置(如胀差传感器等)的,应由主设备所属车间会同热工车间共同验收。
(2)检修后的热工仪表检测系统,在主设备投入运行前应进行系统联调,使其系统综合误差符合要求。
(3)检修后的热工程序控制、信号、保护和联锁装置,应进行系统检查和试验,确认正确可靠后,才可投入运行。
(4)热工仪表及控制装置检修、改进、校验和试验的各种技术资料以及记录数据、图纸应与实际情况相符,并应在检修工作结束15天后整理完毕并归档。

2、气动活塞式执行机构振荡的原因是什么?应如何处理?

答案:气动活塞式执行机构振荡的主要原因是执行机构输出力量不够。另外,执行机构的刚度太小以及执行器周围有振动设备,也会引起执行机构和调节阀的振荡。

执行机构输出力不够是由于气缸压力不足引起的。对于配双喷嘴挡板、双功率放大器、定位器的活塞式执行机构,可能是气源压力不足或放大器节流孔堵塞引起的。对于配滑阀定位器的活塞式执行机构,则可能是气源压力降低引起的。查找气源压力降低的原因及疏通节流孔时,应将执行机构与调节阀分离,改为手轮操作。处理完毕后,再恢复原状。

做完这份仪表试题,你得了几分?知识在于点滴积累,努力哦!
