地下室风机房是否需要设置LEB

2021/6/3 0:47:20 人评论 次浏览 分类:电工基础  文章地址://www.e-cumulus.com/tech/3802.html

很多地下室的电气图中风机房都没有设置LEB。地下室风机房不设置LEB的理由也多种多样,有风机吊装则不设置而落地安装则设置的,也有人防区风机房设置LEB而普通地下室风机房不设置LEB的,还有按图集中未设置的。

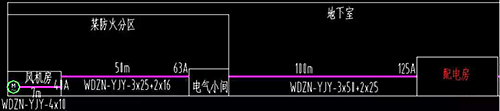

先看一个普通的的地下室配电设计:



这个例子应该算比较常见吧,此例还特意加大了前二级回路的电缆截面。


那么这个地下室风机房是否需要设置LEB呢?
如果风机断路器能自动切断接地故障,则不需要设置LEB;如果无法切断,则需要设置LEB。

先试算看看:

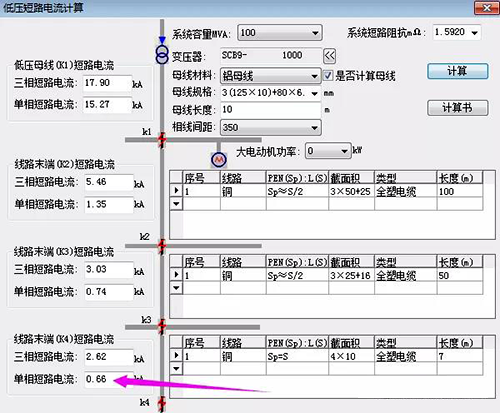

低压短路电流计算

风机回路末端接地故障时的保护动作灵敏度:660/40/14=1.178<1.3,不满足规范要求,断路器无法自动切断接地故障,末端回路电缆截面即使加大到25平方也无法保证动作。也许实际工况会有偏差,但是也可能确实无法动作。


根据《低压配电设计规范》:

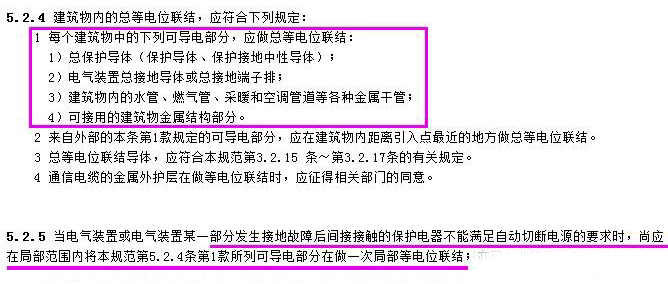

《低压配电设计规范》关于建筑物内总等电位联结的条款
因此这种情况下风机房还是要设置LEB。


如此种种,还暴露出很多问题。

作者:电气传帮带
