国内外消防风机控制设计不同之处

2021/6/1 0:15:48 人评论 次浏览 分类:电工基础  文章地址://www.e-cumulus.com/tech/3799.html

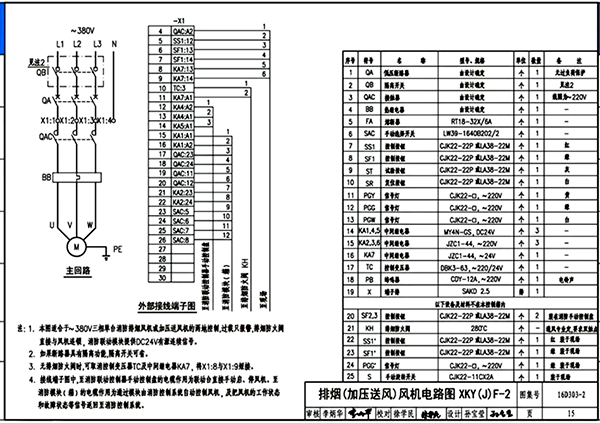

电气设计工程师大概都知道楼梯间正压消防风机的作用,火灾时往楼梯间送入足够的空气,使其保持正压,烟气进不去楼梯间,从而为逃生提供安全通道。一般正压消防风机是直接启动(如图一所示)。
正压送风系统
图1 正压送风系统


2017年由于暖通专业出了GB51251-2017《建筑防烟排烟系统技术标准》暖通专业便提出了做余压监控的说法,并要求电气专业负责(见图2)。

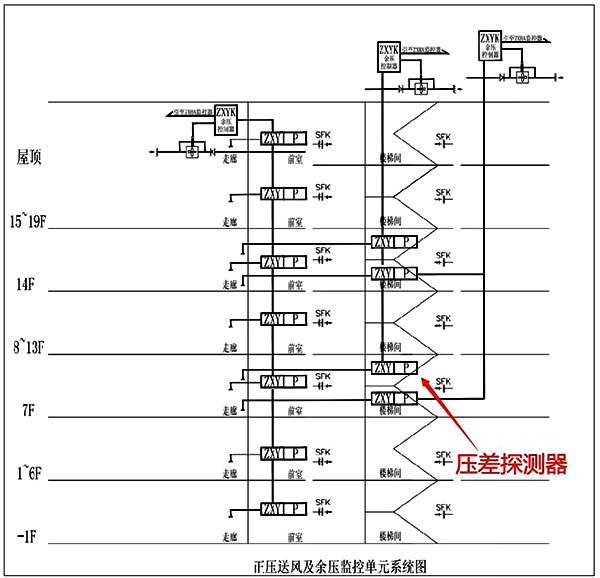

国内余压监控系统
图2 国内余压监控系统


由于电气规范没有明确规定,所以现在也有很多业主包括甲方工程师都认为这个不是必须做的。认为是电气设计的图纸有余压监控系统,是不考虑经济性。


其实笔者在新版防烟规范出来前参与东南亚项目就有这种压差探测的说法。(见下图3),该项目采用美标,可见余压监控在国际范围内都是要做的,只是做法不太一样而已。


图3 国外楼梯间正压风机系统


国内外消防风机控制设计不同之处

1、国内正压风机采用三大件直接启动,DOL,调节风量的方式采用余压监控器控制阀门开闭度来实现;国外正压风机采用变频器启动,VSD,调节风量控制变频器就可以。不必再另加一套余压监控系统。

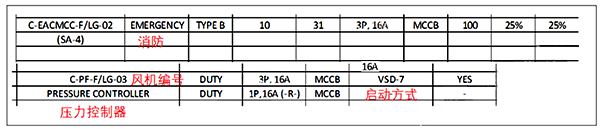

2、国内正压风机及其控制,见电气图纸。(EE);国外正压风机及其控制,见暖通图纸(Mechanical)

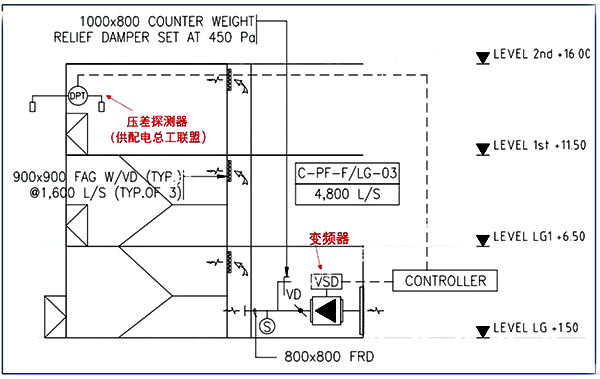

国外暖通图纸中正压风机控制
图4 国外暖通图纸中正压风机控制


另外需要强调,国内外正压风机都属于消防设备。有小伙伴会问,那消防风机不是不能用变频器控制么?电力仪表只能回答,期待专家解释!

本文提及余压监控,为便于大家深入了解,小编从网络上整理一篇文章供大家阅读:


余压监控系统的必要性和设计依据
1、系统设计的必要性
机械加压送风系统中为什么要设计旁通阀控制加压送风的正压值?火灾发生后,又能起到什么作用呢?

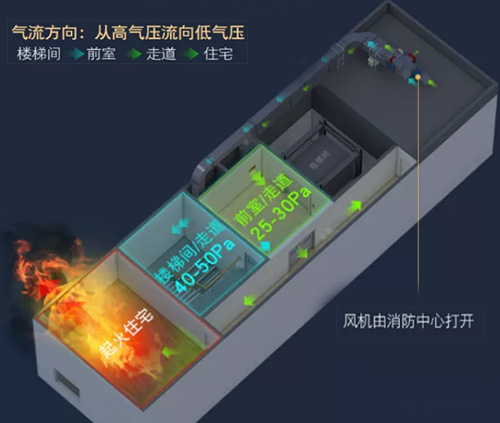

众所周知,发生火灾时,绝大多数的人员伤亡不是因为火,而是烟气,随着可燃物的燃烧产生大量的高温烟气,烟气中含有大量未完全燃烧的有毒、有害物质,通过人的呼吸道吸入体内,对人员的生命安全造成严重威胁。


为了有效控制火势蔓延、阻止烟气扩散。加压送风系统的送风口出风可使楼梯间及消防前室形成正压,阻挡有害烟气进入人的疏散通道。但是当加压送风系统送风量及送风时间不可控时,正常的逃生路线有可能会因为前室正压过大,防火门无法开启而造成的严重后果。鉴于上述考虑,四川消防科学研究所结合国际经验提出余压值的数据:压差控制系统可通过控制旁通阀的开闭,将机械加压送风系统的余压值有效控制在国标要求的合理范围内-防烟楼梯间40-50Pa,前室、合用前室、消防电梯间前室、封闭避难层(间)为25-30Pa。这样既阻止了有害烟气的进入,也确保了防火门在需要人员疏散时可以正常开闭。


该系统符合GB51251《建筑防烟排烟系统技术标准》及GB50016《建筑设计防火规范》等相关国家标准中的功能需求。


2、应用背景

2.1 建筑发生火灾时,得确保防烟楼梯间、避难走道及其前室的防烟性能要求。
2.2 从防烟角度讲,机械加压送风系统的余压过低不利于防烟,因此余压越高越好。
2.3 由于疏散门的方向是朝疏散方向开启,而加压送风作用方向与疏散方向恰好相反,若余压过高则会导致疏散门两侧压差过大导致门无法正常开启的情况,影响人员疏散和消防人员施救。
2.4 加压送风系统的设计,首先应建立在安全疏散的基础上。
2.5 目前加压送风系统本身,没有能力来判断加压区是否保持一定压力,或加压区泄漏过大,压力达不到标准,起不到防烟作用,或因压力过大而造成疏散门阻塞的情况。
2.6 设计安装余压监控系统,可有效解决疏散门两侧压差过大而导致门无法正常开启的故障,保证了疏散通道的安全疏通,使加压送风系统处于合理、有效的工作状态,从而为在火灾情况下人员的疏散和营救提供有力的保障。

3、设计依据

加压送风作为一种行之有效的防烟方式,在国内外高层建筑设计中已被广泛接受与采用。无论国内或国外的防火规范,都有一致的加压要求,即应使在火灾时,楼梯间余压值(40-50Pa)>前室余压值(25-30Pa)>走廊。

火灾发生时,加压送风系统的送风口出风可使楼梯间及消防前室相对走道形成加压,阻挡有害烟气进入人的疏散通道,保证防火门正常开启,为火灾发生时人员的安全撤离保驾护航。但送风口长时间开启可使防火门两端压差过大,无法正常开启,导致人员无法撤离的严重后果,结合国内外优秀经验国家对正压送风系统做了如下要求:


※GB50016-2014《建筑设计防火规范》

8.5.1建筑的下列场所或部位应设置防烟设施:
1)防烟楼梯间及前室;
2)消防电梯间前室或合用前室;
3)避难走道的前室、避难层(间)。

※GB51251-2017《建筑防烟排烟系统技术标准》

3.4.4机械加压送风量应满足走廊至前室楼梯间的压力呈递增分布,余压值应符合下列规定:
1)前室、封闭避难层(间)与走道之间的压差应为25Pa-30Pa;
2)楼梯间与走道之间额压差应为40Pa-50Pa;
3)当系统余压值超过允许压力差时应采取泄压措施。
5.1.4机械加压送风系统宜设有测压装置及风压调节措施。
5.1.5消防控制设备应显示防烟系统的送风机、阀门等设施的启闭状态。

※GB50016-2006《建筑设计防火规范》(以下具体系统设计条款仍执行)

9.3.3防烟楼梯间内机械加压送风防烟系统的余压值应为40-50Pa;前室、合用前室应为25-30Pa。
※GB500045-95《高层民用建筑设计防火规范》(2005年版)(以下具体系统设计条款仍执行)
8.3.7机械加压送风机的全压,除计算不利环管道丫头损失外,尚应有余压。其余压值应符合下列要求:
8.3.7.1防烟楼梯间为40Pa-50Pa;
8.3.7.2前室、合用前室、消防电梯间前室、封闭避难层(间)为25Pa-30Pa。

※GB50098-2009《人民防空工程设计防火规范》

6.2.1防烟楼梯间送风余压值应为(40-50)Pa,前室或合用前室送风系统的余压值应为(25-30)Pa;
6.2.2避难走道的前室送风余压值应为(25-30)Pa。

※全国民用建筑工程设计技术措施

4.10.10加压送风系统的余压值超过规定数值较多时,宜设置泄压阀或旁通阀等装置。

※DGJ08-88-2006《建筑防排烟技术规程》(上海)

3.3.6当系统的余压超过压力差时,应设置余压调节阀或采用变速风机等措施。
