标准孔板选型所需参数有哪些?

2017/8/26 22:32:20 人评论 次浏览 分类:流量测量  文章地址://www.e-cumulus.com/tech/375.html

标准孔板计算书有哪些内容?

标准孔板计算书由标准孔板生产厂提供,但设计书上部分内容是根据用户提供的标准孔板参数填写的。

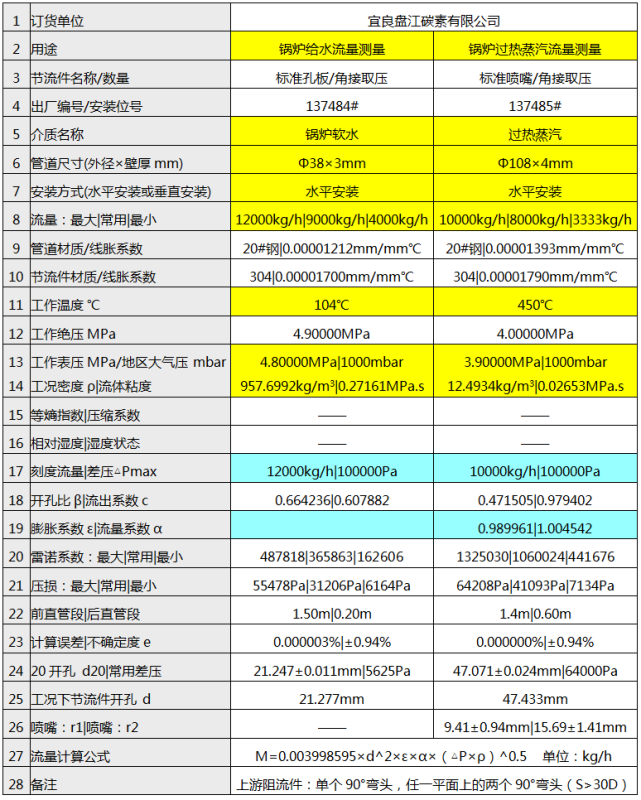

孔板计算书
计算者:×××                                                       核验者:×××
日期:××年××月××日                                         日期:××年××月××日

说明
1、节流装置设计标准:GB/T2624-2006
2、标准孔板计算书中蓝色区域数据由节流装置生产厂家提供给客户:“刻度流量”用于设定流量积算仪参数;节流装置配套差压变送器量程由孔板设计计算书中给出的“差压△Pmax”值决定;“流量系数α”用于流量积算仪K值设定。
3、标准孔板计算书中黄色区域数据由使用单位提供。
4、标准孔板计算书中未标注颜色部分数据由孔板厂家提供。


标准孔板选型所需参数有哪些?
为保证标准孔板精度,客户在孔板选型时必须提供以下参数:
1、节流装置用途说明。
2、标准孔板现场安装方式。标准孔板通常水平安装或垂直安装,标准孔板生产厂家按用户提供安装方式生产孔板(喷嘴),用户现场安装时不得随意更改安装方式,以免导致测量偏差。
3、被测介质。最好能提供介质成分,以便孔板厂家选用合适材料生产节流件,避免因选材不对,介质腐蚀节流件。
4、工艺管道规格尺寸和材质。管道尺寸最好用“外径×壁厚mm”方式标注。
5、标准孔板工作温度。
6、标准孔板工作压力。工作压力为表压,用户要提供最大工作压力、正常工作压力和最小工作压力,单位为MPa。
7、被测介质流量范围。用户需要提供最大工作流量、正常工作流量、最小工作流量和流量单位。
8、介质工况密度。
9、标准孔板是否应用在间歇工作工况中。比如用户测量水流量,每小时流量为60t,但用户使用现场为间歇性供水方式,此时就不能选用孔板流量计,不然单位时间内的累积流量与实际流量存在很大误差。
