SIL定级一般是在设计阶段完成,设计院按照SIL定级结果完成设计,如果SIL级别较高,说明该回路保护层不足,增加保护层或者选用较可靠SIS和切断阀,提高可靠性。SIL验算一般是在项目仪表订货阶段完成,提供仪表、切断阀型号和SIS厂家即可开始,如验算不合格,应重新选型,定级和验算分别出报告;对于在役装置,一般是定级和验算一起做,同一本报告,先定级,接着做验算。下面昌晖仪表就分享怎么看懂一个SIL定级报告。

对于SIL定级我国有标准《保护层分析(LOPA)方法应用导则》AQ_T 3054-2015,这个导则有个推荐表,就是大家常说的LOPA表,其实这个表想把要各种风险分析全面,需要大量篇幅不说,还需要自己编写公式,可以用,但是并没有exSILentia软件那么科学和灵活,对于一些检查的专家来说,他们更容易接受这个表格,所以有不少exSILentia用户没办法只有放弃软件,用LOPA表来做。这是一种悲哀。

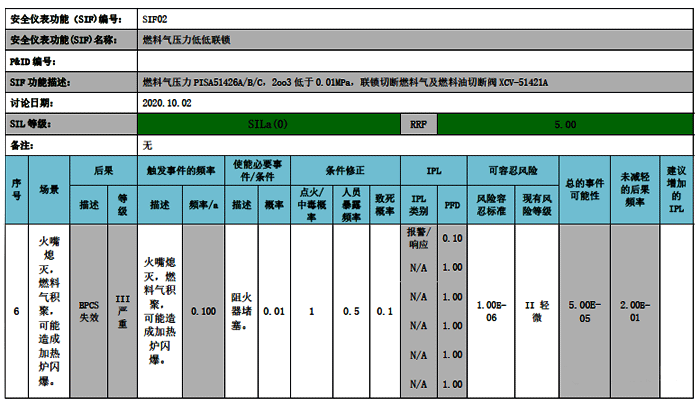

LOPA表

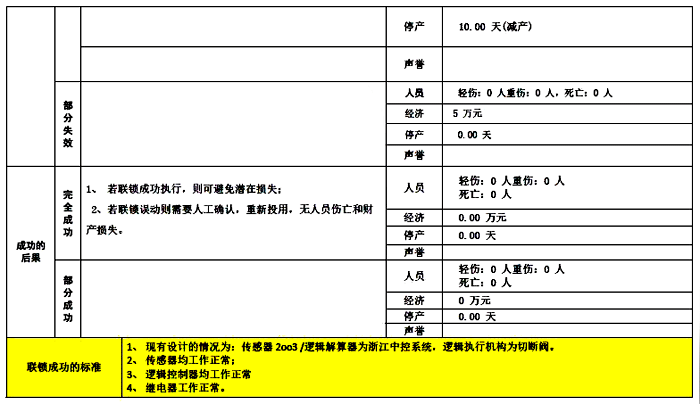

LOPA表2

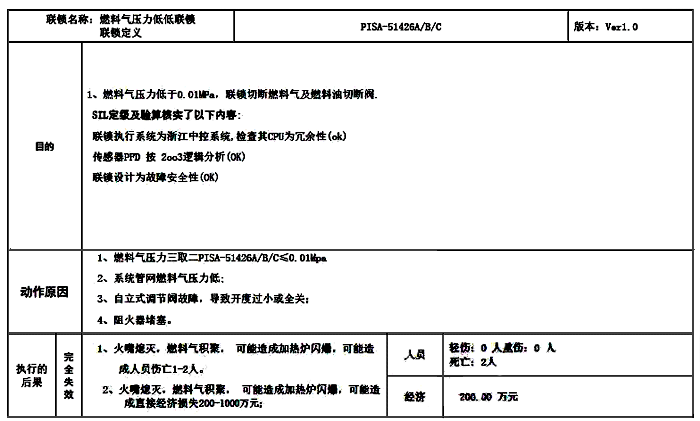

LOPA表3

这是LOPA表做的,非常不方便,计算也容易出现问题,其实exSILentia可以直接选择人员、财产、环境和社会声誉各种风险,是非常好的一个软件,只可惜不是中文,“专家”门很难接受。

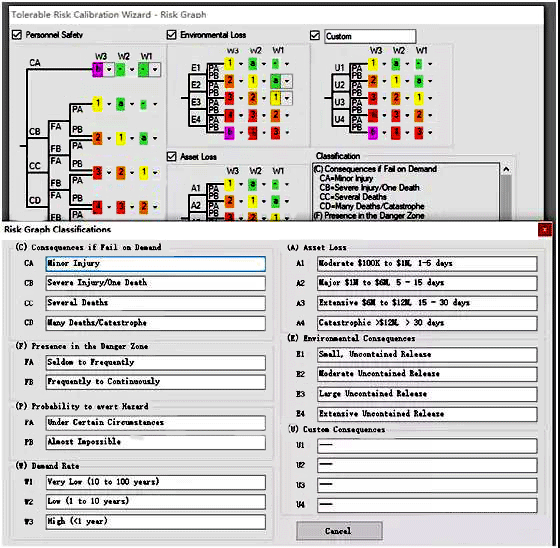

exSILentia软件

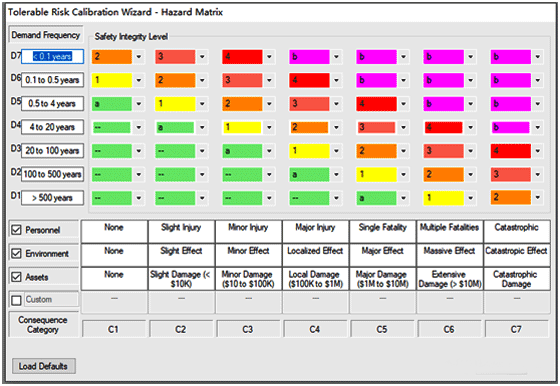

风险矩阵
exSILentia软件列出各种风险矩阵,非常方便灵活,只要你认识英语,认识P&ID图,你就会定级,就这么简单。


另外,下面这个回路是验算表格。计算为不合格,你能看出哪里不合格吗,下回交流如何看一篇验算报告。
