仪表工怎样读懂P&ID

2020/2/18 14:59:52 人评论 次浏览 分类:过程控制  文章地址://www.e-cumulus.com/tech/2920.html

P&ID在自控仪表工作中出现频次较高,读懂P&ID应该是一个自控仪表从业者必备的技能之一。昌晖仪表网P&ID内容、用途、特征和P&ID标准符号做介绍。

1、什么是P&ID?

这个问题在此再解释一下,P&ID(Piping and Instrumentation Diagrams)是使用特定的符号来表示控制系统中设备、传感器和最终元件的连通性。或者,换一个表述即为使用特定的工程标识符表示化工过程中每个控制回路的元件组成及控制模型。

2、P&ID与PFD

P&ID通常与PFD混淆,因为P&ID和PFD通常使用相同的符号。然而,P&ID和PFD是服务于不同的目的,提供不同的信息。PFD的目的是准确显示出工艺在操作过程中的作用,而P&ID则显示所有控制器,阀门类型和施工中使用的材料。PFD显示了一个过程中主要设备和材料之间的连接和关系,它也包含了列表化的设计值,如P&ID不包含的正常、最小和最大操作条件。PFD不包括P&ID通常包括的次要管道系统或其他次要部件。P&ID与PFD的区别在于,与PFD相比,P&ID通常包含更多有关管道和安全泄压阀等信息。

P&ID不包含PFD包含的操作规范,如流量和成分/组分。


另外也要注意的是,PFD和P&ID之间的差异会因设计公司/项目而异,大多数公司会利用框架标准来创建和修改文档。PFD和P&ID都是受控文档,需要通过文档管理程序进行维护。

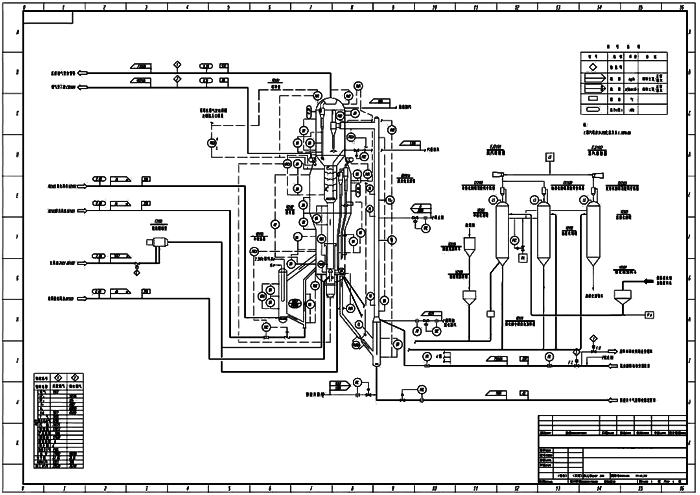

PFD

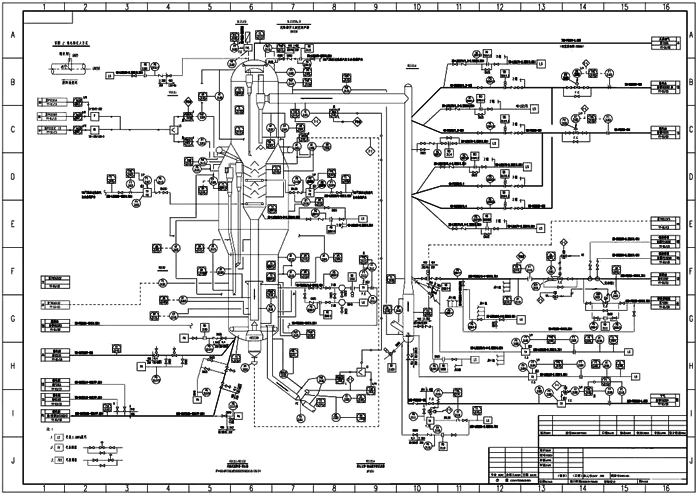

P&ID

P&ID

3、P&ID用途

①制定操作方法。
②制定安全理念和保障措施。
③制定控制理念。
④作为控制编程的基础。
⑤用作沟通文档,说明流程如何进行。
⑥作为设备设计,管道设计,成本估算,采购的基础。
⑦用于评估施工过程。
⑧培训员工。
⑨作为工厂的概念布局。
⑩提供讨论工厂运营的通用语言。

4、P&ID的特征

①按工厂特定部分/区域分组。
②显示所有传感器和执行器之间的连接。
③P&ID并不特别暗示以下信息:设备的相同高度、相对尺寸,阀门在设备上的位置,设备彼此之间的距离。此类信息可以在工厂布局图中看到,也可以在施工图中看到。
④清晰整洁
⑤系统且统一。P&ID在行业中广泛用于记录工厂信息,这些文件需要公司内部的任何人员都易于阅读,并易于向其他人解释。
⑥机密且访问受限。

5、P&ID应包括

①具有名称和编号的设备及其规格。
②所有阀门及其标识。
③工艺管道,尺寸和标识。
④排放口,排水管,冲洗管线,特殊配件,采样线,异径管等。
⑤流向。
⑥控制输入和输出。
⑦单元变化接口。
⑧供应商和承包商界线。
⑨识别他方交付的组件和子系统。
⑩设备的预期物理顺序。

6、P&ID版本

工程设计分为两个阶段,基础工程设计和详细工程设计。

图纸的版次是表示在各工程设计阶段,图纸上内容表达的程度。通常在基础工程设计阶段完成四版:A版(初版)、B版(内审版)、C版(用户版)、D版(确认版),在详细工程设计阶段完成三版:E版(详1版)、F版(详2版)、G版(施工版)。注1:HG20559.1-1993《管道仪表流程图设计内容及深度的规定》

①应明确指出修订的内容。
②在流程的每次重大更改后,定期向所有相关人员发出通知。
③如果进行了较小的更改而不需要进行全新的修订,则通常在问题之间用明显的颜色笔进行标识(如红色铅笔)。
④所有修订都需要传达给所有人,以便使用最新的修订。为了避免严重的施工错误,这是至关重要的。

7、P&ID标准符号

对于P&ID的标准符号,请查阅标准:GB/T2625-1981《过程检测和控制流程图用图形符号和文字代号》、HG/T20505-2014《过程测量与控制仪表的功能标志及图形符号》、SHB Z 02-1995《仪表符号和标志》及ISA S5.1等标准。
