80G雷达物位计在烟气脱硫工艺有喷淋泡沫蒸汽工况的应用

2020/10/19 13:34:58 人评论 次浏览 分类:物位测量  文章地址://www.e-cumulus.com/tech/3391.html

随着工业技术的发展,工业现场工艺流程越来越复杂,对于液位测量的要求也越来越高;今天带大家来到广西某冶炼厂,感受一下昌晖仪表80G雷达物位计在特殊复杂工艺场合的液位测量中的应用。

 80G雷达物位计

烟气脱硫工艺是指将烟道气或其他工业废气中除去硫氧化物(SO2和SO3)的过程;烟气中的SO2 实质上是酸性的,可以通过与适当的碱性物质反应从烟气中脱除SO2,从而达到环保目的。在湿法烟气脱硫系统中,碱溶液(或浆液)与烟道气在喷雾塔中相遇。烟道气中SO2溶解在水中,形成一种稀酸溶液,然后与溶解在水中的碱性物质发生中和反应。

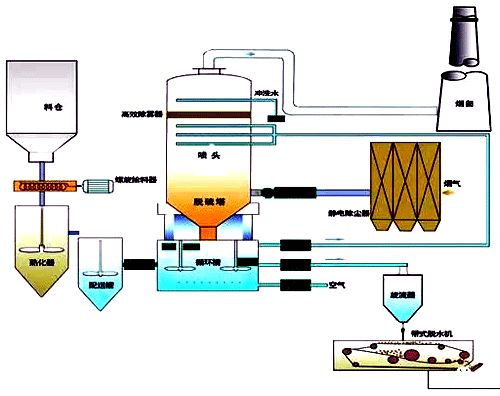

 烟气脱硫工艺

广西某冶炼厂采用氧化镁湿法脱硫工艺;以氧化镁(MgO)为原料,经熟化生成氢氧化镁(MgOH2)即脱硫剂;本脱硫系统中氢氧化镁蓄水罐总高度约30m,雷达物位计安装高度7m左右,蓄水罐内连接氧化镁燃烧锅炉(图1所示);安装管与罐壁处有喷水,罐内有负压,测量介质沸水(图2所示);安装环境为斜面,安装管高度400mm,外接安装管偏斜(图3所示)。

雷达物位计在氢氧化镁蓄水罐上的安装位置

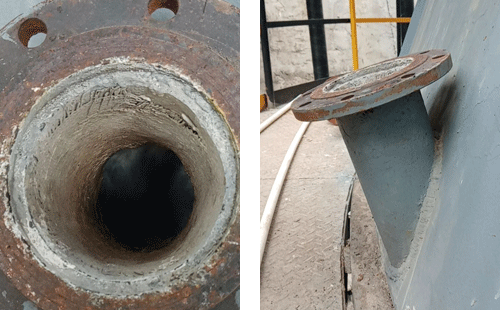

氢氧化镁蓄水罐预留液位测量仪表安装位置

现场之前采用的进口26G雷达液位计,但现场喷淋较大且液位产生大量气泡,造成的信号干扰过大,导致仪表无法准确使用。后昌晖仪表制造有限公司技术工程师通过现场勘探,对现场环境有了直观的认知,并为客户选型,选用YR-RD78系列80G雷达物位计进行试用;由于雷达液位计发射76-81GHz超高频信号,可穿透气泡直达液面,另外通过虚假回波学习,将喷淋造成的干扰信号屏蔽。现场安装管有一定角度,并非垂直于水面,所以昌晖仪表工程师采用万向结构安装测试,经过调整角度寻找液面雷达信号波强点位置,做虚假回波学习,可正常测试(图4、5所示)。

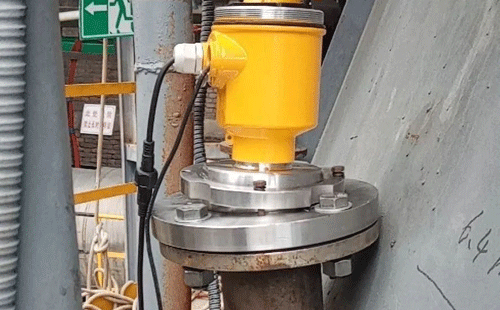

安装在氢氧化镁蓄水罐上的80G雷达物位计

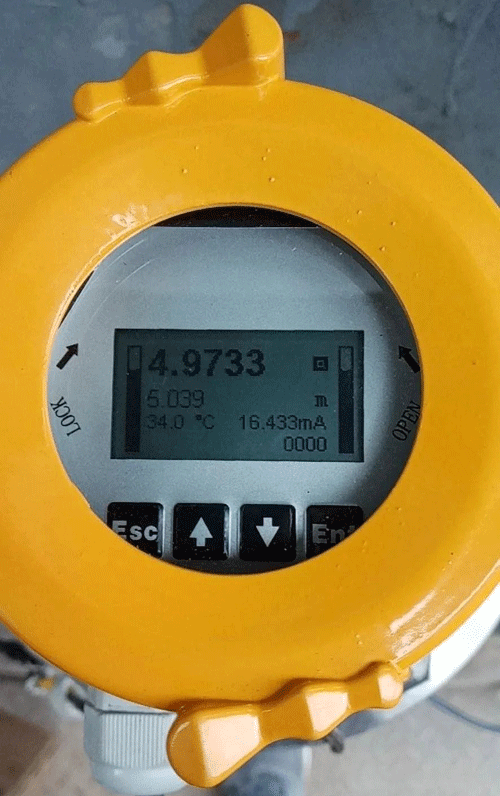

80G雷达物位计显示屏

经过1个多月测试后,仪表液位显示与实际液位基本持平,误差不高于1cm,YR-RD78系列80G雷达物位计正常使用,客户满意度很高,并达成批量合作协议。
