涡街流量计安装使用及存放的一般规则

2020/10/2 21:12:24 人评论 次浏览 分类:流量测量  文章地址://www.e-cumulus.com/tech/3365.html

涡街流量计安装使用及存放的一般规则是昌晖仪表关于涡街流量计应用的总结,这些技术要求适用于所有涡街流量计的安装和使用,可作为涡街流量计安装技术范本。

涡街流量计

安装前的准备

安装前,检查涡街流量计包装是否完好,涡街流量计型号、位号与所需仪表是否一致。

安装地点的选择

1、涡街流量计在设计上虽考虑到在恶劣条件下工作,但为了长期保持它的精度和稳定性,在选择安装地点时,应考虑下述因素:
①环境温度
尽可能避免将涡街流量计安装在现场温度高和温度变化大的场所。在受到生产设备热辐射时,需采取隔热和通风措施。变送器外壳温度超过85℃时,将导致仪表工作异常。带就地显示时,环境温度不可超过-20~+60℃,以免液晶显示器显示异常甚至永久损坏。
②大气条件
避免将流量计安装在含腐蚀性气体以及长期潮湿的环境中,如果只能装在此环境中,则应在订货时注明。并必须提供通风的措施。
③机械振动或冲击
抗振型涡街流量计虽具备强大的振动干扰抑制能力,但安装时仍应选择在振动或冲击小的地方,避免振动强度超出涡街流量计可承受范围。较弱的振动干扰,有助于实现更低的测量下限。
④注意工艺管道和安装方式,流量计前后直管段长度应符合“直管段最低要求”,且直管段内径不可小于流量计内径;安装时流量计的中心和管道中心需保持一致。

安装注意事项:

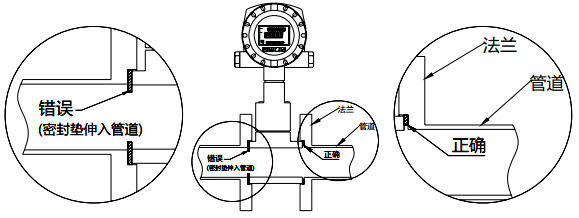

注意:切忌涡街流量计两边的密封垫突出在管道之内,以免导致难以预计的示值波动和误差。
切忌涡街流量计两边的密封垫突出在管道之内

2、法兰的连接螺栓要拧紧。

3、管道连接处不可渗漏;施加的压力不能大于所规定的最大工作压力。
4、当部件处于受压状态时,不可松动法兰的密封紧固螺栓。
5、为确保涡街流量计检测精度,必须将涡街流量计安装于直管段上,并保证足够的上、下游直管段长度,以形成流量计所需的流场分布。在直管总长不足时,优先考虑上游直管段长度,详细情况请参见下图。
A、缩管

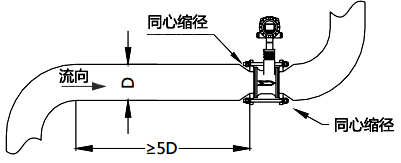

昌晖仪表推荐使用同心缩管:仅需考虑上游包括大管、变径管的总直管长度大于5D(法兰式或夹持式涡街流量计)、7D(插入式涡街流量计)。
使用同心缩管:仅需考虑上游包括大管、变径管的总直管长度大于5D

使用同心缩管:仅需考虑上游包括大管、变径管的总直管长度大于7D

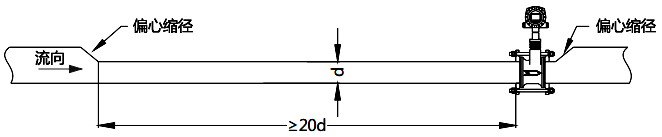

不推荐采用偏心缩管,因其将导致苛刻的直管段长度要求:须保证变径后的小管有至少20d长度的直管段用于涡街流量计安装。
偏心缩管须保证变径后的小管有至少20d长度的直管段用于涡街流量计安装

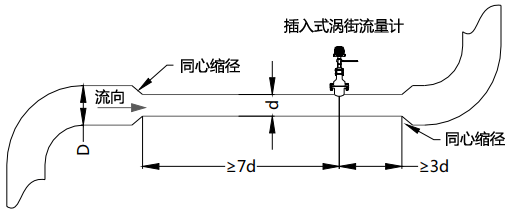

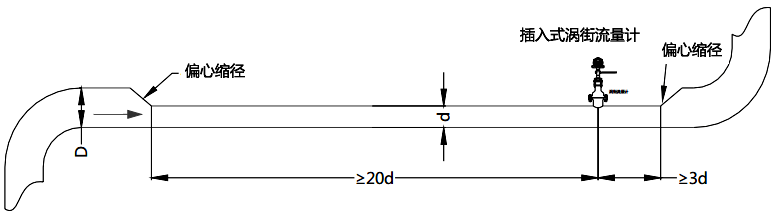

插入式涡街流量计需要额外的下游直管段
说明:D为大管的内径;d为小管的内径

B、弯管

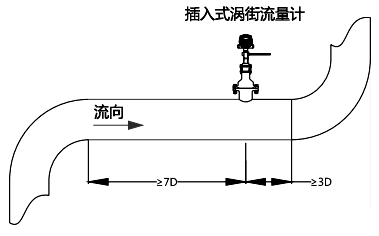

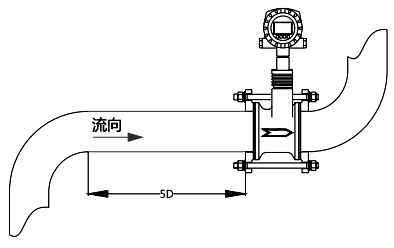

对于法兰安装或夹持安装的涡街流量计,当涡街流量计安装于弯管下游时,应保证流涡街流量计上游有不小于5D的直管段长度;下游无需考虑;对于插入式涡街流量计:上游应有不小于7D长度的直管段;下游应有不小于3D的直管段。
安装于弯管下游时,应保证流涡街流量计上游有不小于5D的直管段长度        上游应有不小于7D长度的直管段;下游应有不小于3D的直管段

C 、阀门位置和直管段长度
涡街流量计上游的非流线型阻流件会产生漩涡及严重的流场畸变,需经过30D以上长度的直管或流动调整器才能恢复涡街流量计所需的流场分布。常见阻流件包括孔板、热电阻、热电偶。插入结构的取压装置等产生的影响,与阀门相似。然而,安装于涡街流量计上游的小开度阀门,有利于流体输送脉动的吸收。

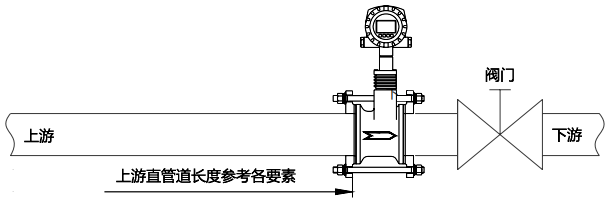

a、对于DN80及以上口径规格的涡街流量计,昌晖仪表推荐将涡街流量计安装于调节阀上游,涡街流量计上游直管段的长度取决于上游的管道状况(如缩管、弯管等,见上述说明)。下游可不考虑。
对于DN80及以上口径规格将流量计安装于调节阀上游

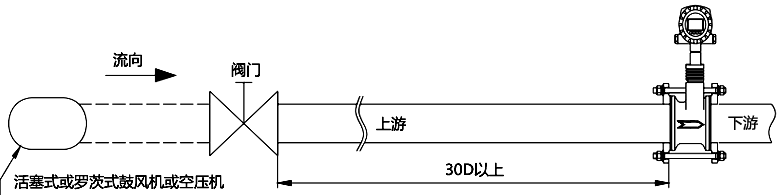

b、对于DN80及以下口径规格的涡街流量计,为减轻流量脉动,昌晖仪表推荐将涡街流量计安装于调节阀下游,两者之间必须有超过30D长度的直管段。
对于DN80及以下口径规格将流量计安装于调节阀下游

D、脉动流的解决

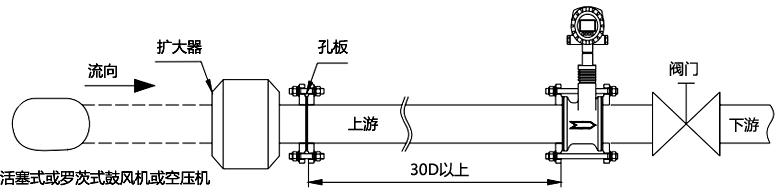

a、脉动流影响
在使用活塞式或罗茨式鼓风机或空压机的气体管道上、或者使用活塞式或罗茨式泵的高压液体管道上,可能产生脉动流。对此,可在涡街流量计的上游装上脉动流衰减器,如整流器或膨胀段(扩大器)等。也可把阀门安装在涡街流量计的上游,但因此需要较长的上游直管段。
脉动流影响

b、活塞式或柱塞式泵
在涡街流量计的上游安装一个储能器,下游加装节流板或阀门,以减小液体振动。

活塞式或柱塞式泵

6、涡街流量计可垂直、水平或其它任何角度安装。但在测量湿气体、易凝结气体、高温介质、液体时,需根据实际情况确定合理安装方式,确保管内流体为单相流,并防止附加干扰、超限使用。详请参照下图

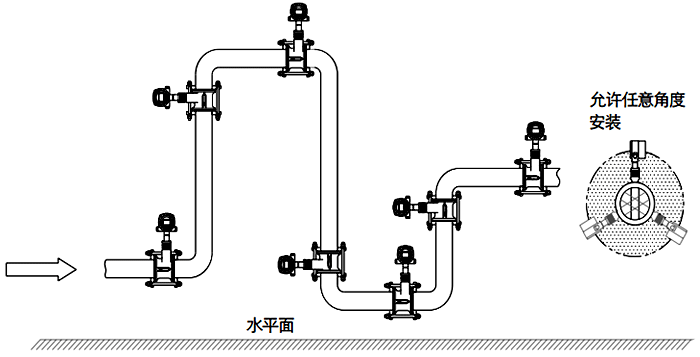

①常温、干燥气体流量检测的涡街流量计安装位置
任意走向管道均可,同时允许在360°全范围内安装。
常温、干燥气体流量检测的涡街流量计安装位置

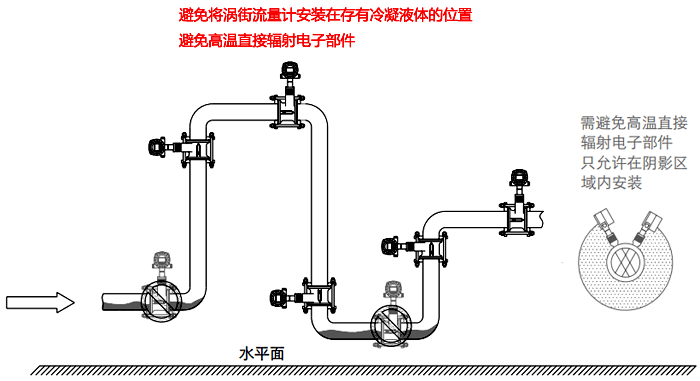

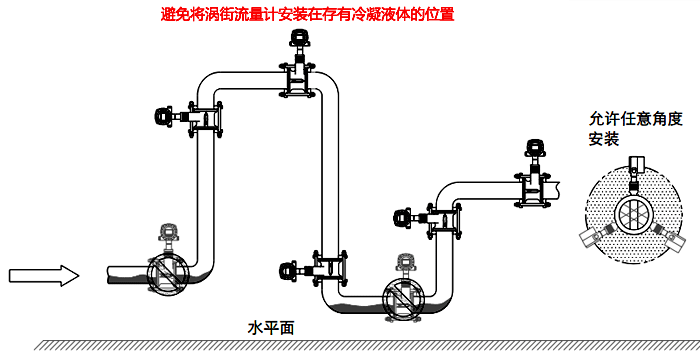

②常温冷凝气体、湿气体流量测量检测的涡街流量计安装
昌晖仪表推荐安装于垂直地面管道,也可安装于位置较高的水平管道,以免凝结液体干扰。
常温冷凝气体、湿气体流量测量检测的涡街流量计安装

③蒸汽等高温气体流量检测的涡街流量计安装
昌晖仪表推荐安装于崔子于地面管道或水平管道中位置较高的管道,安装于水平管道时,涡街流量计只能在偏离垂直地面方向±30°外安装,以降低管道对电子线路的高温辐射。
蒸汽等高温气体流量检测的涡街流量计安装

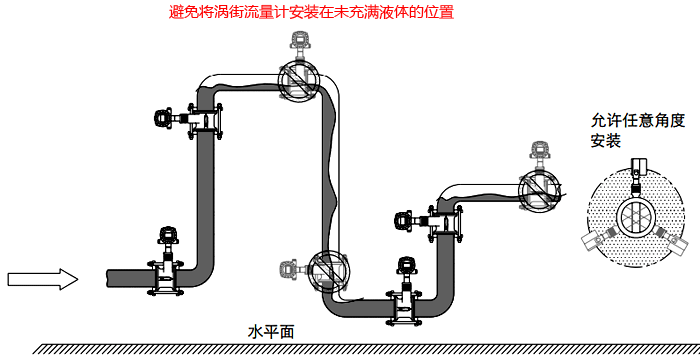

④常温或低温液体流量检测的涡街流量计安装
昌晖仪表推荐安装于上升管道,也可安装于较低位置的水平管道,以保证液位满管,避免两相流的发生。同时允许在360°全范围内安装。
常温或低温液体流量检测的涡街流量计安装

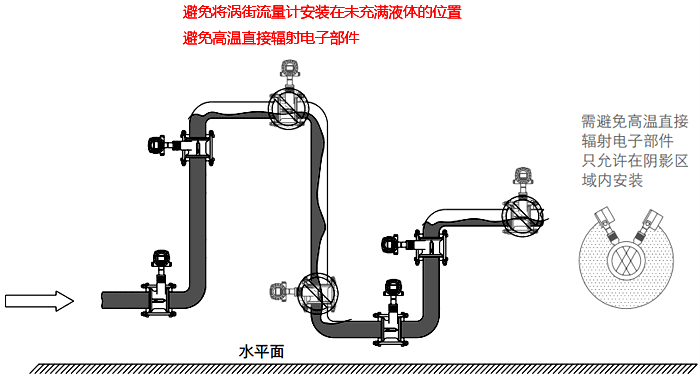

⑤高温液体流量检测的涡街流量计安装
昌晖仪表推荐安装于上升管道,也可安装于较低位置的水平管道,以保证液体满管,避免两相流的发生。安装于水平管道时,涡街流量计只能安装在偏垂直地面方向±30°外安装,以降低管道对电子线路的高温辐射。
高温液体流量检测的涡街流量计安装

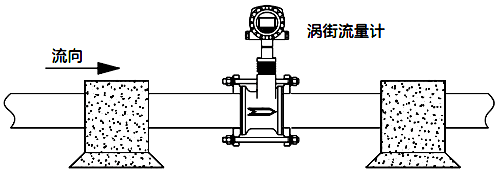

7、抗振型涡街流量计虽具备强大的振动干扰抑制能力,但安装时仍应选择在振动或冲击小的地方,以免振动强度超出涡街流量计可承受范围(振动加速度≤20m/s2,频率在10Hz-110Hz之间的连续振动),对于振动过于强烈的场合,应考虑加固、减振等措施。

振动过于强烈的场合应考虑加固减振等措施

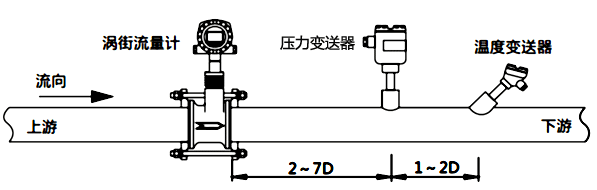

8、压力检测与温度检测应设于涡街流量计下游。需要测压时,须将测压孔设置在涡街流量计下游2D-7D的地方。需要测温时,将温度传感器设置在离测压点下游的1D-2D之间处,详请参照下图。
涡街流量计/压力变送器/温度传感器安装示意图


安装步骤

涡街流量计的安装步骤,参考该仪表安装分解图及外形尺寸图。
1、割除一段与涡街流量计本体长度相关的一段管道,割除长度参见该仪表外形尺寸表及相关法兰标准。
2、管道切割断口修整:去除毛刺并打磨,以便正确套装、对接法兰。
注意:毛刺、焊疤、焊渣或密封垫内凸入管道内壁,直接导致直管段的丧失,必须杜绝。否则,将导致不可接受的测量误差。流量计口径越小,影响越为强烈。
3、在焊接法兰中应精心调整,保证法兰端面与工艺管道轴线垂直且法兰与工艺管道同心。
注意:除涡街流量计本体可以直接与管道焊接的产品外,绝对不可将法兰与涡街流量计连接后直接与工艺管道焊接,因持续满焊时产生高温,将导致传感器中的压电晶体永久丧失压电能力,令传感器彻底报废!
4、确认涡街流量计的流向标识与流体流向一致。把法兰、密封垫、流量计,用螺栓同心夹紧,连成一体。
5、对角拧紧螺母,最终依次紧固,以保证各螺杆受力均匀,密封接合面平行,确保密封可靠。
6、完成电缆连接。

隔热
对输送高温或低温流体的管道包裹隔热材料时,切勿用隔热材料把涡街流量计散热器包裹起来。
涡街流量计保温要求

清洗管道

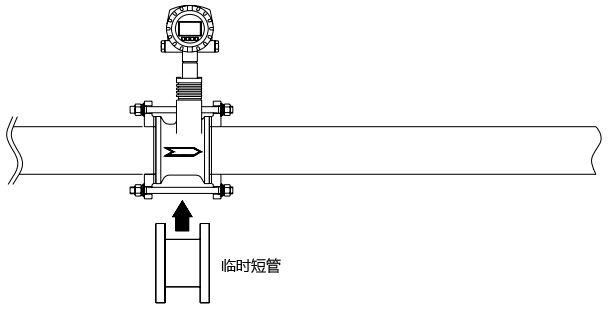

对新安装的管道或维修过的管道,在运行前要进行清洗、吹扫,清除管道内的铁锈、水垢和污泥。在清扫时,流体应流过旁路管道,以免损坏涡街流量计。如果没有旁路管道,应暂时安装一节短管代替涡街流量计。
清洗管道时应暂时安装一节短管代替涡街流量计
