温控器输出电路故障检查方法

2020/6/11 16:09:01 人评论 次浏览 分类:二次仪表  文章地址://www.e-cumulus.com/tech/3129.html

温控器没有输出信号时,检查温控器输出接线是否正确。温控器输出模块安装是否正确。然后检查参数设置,如控制方式,输出方式,输出上、下限的设置,报警信号的设置是否正确等。

温控器输出电路有故障,检查被控设备或控制器件的供电是否正常;检查温控器输出接线是否正确,是否有接触不良、开路、短路现象。检查外围电路,确定没有问题后,再对温控器的输出接口电路进行检查。

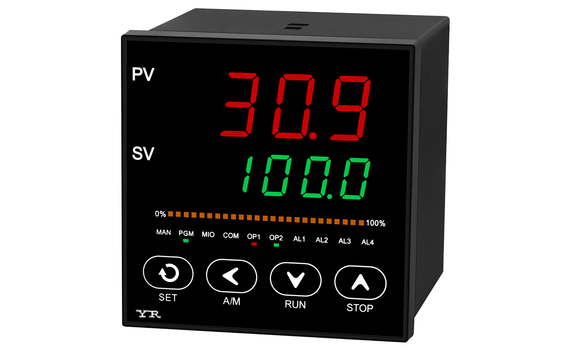

昌晖温控器
1、温控器有显示,但没有输出信号

检查温控器有无继电器触点输出信号,可断开被控电路的接线,万用表置于电阻挡,把两表笔接在温控器的输出控制端子上,人为改变给定值使温控器的位式控制动作,此时常开端子的电阻应从“∞”变为“0”,常闭端子应从“0”变为“∞”。若没有以上变化,可拆开温控器检查输出继电器。

检查温控器的SSR驱动电压,可用万用表测量温控器端子有无电压及电压是否会变化,如果没有电压或者电压不变化,大多是温控器的控制电路有故障,应拆开温控器进行检查。


输出电路故障较多的是电流输出电路。检查时关闭温控器电源,断开温控器输出端子的一根接线,数字万用表红笔接正端子,黑笔接负端子,送电观察温控器是否有电流输出:没有电流可能是输出电路有故障,需拆开温控器检查;有电流则是控制器件或接线有故障,可进一步检查。


2、温度已高于给定值,但温控器没有控制动作

温度控制过程中,被控温度已高于给定值,但电炉仍在加热;有的则是温度已低于给定值,但电炉仍不加热,有时温度已偏离给定值十几摄氏度,温控器仍无反应。这类故障大多是温控器受到干扰引起的,如交流接触器、中间继电器、变频器引发的电磁干扰。

温控器被干扰时时会造成温控器程序的死循环,相当于温控器死机。可试着关闭温控器电源,稍后重新送电,有时重新开机故障就会消除。若没有效果则应找出干扰源,对症进行处理。


3、确认电炉已加温,但温控器的显示一直为室温

观察温控器的输出灯是否亮,再检查给定值SV是否正确,如果都正常,可检查热电偶来的信号是否正常,有没有短路现象,因为热电偶短路温控器将显示室温。排除输入信号问题后,可用万用表测量温控器的控制输出端是否有控制信号输出,如有无12VDC输出,或有无4-20mADC输出。温控器有控制信号输出,说明问题出在控制器件上,如交流接触器、固态继电器、调功器等。可对控制器件的相关电路进行检查。
