温控器输入电路及显示数值不正常维修实例

2020/6/11 4:30:36 人评论 次浏览 分类:二次仪表  文章地址://www.e-cumulus.com/tech/3126.html

温控器输入电路及显示数值不正常这类故障现象昌晖仪表已有多篇温控器文章介绍过相关内容,本文试图以故障实例的方式介绍温控器输入电路及显示数值不正常故障处理。

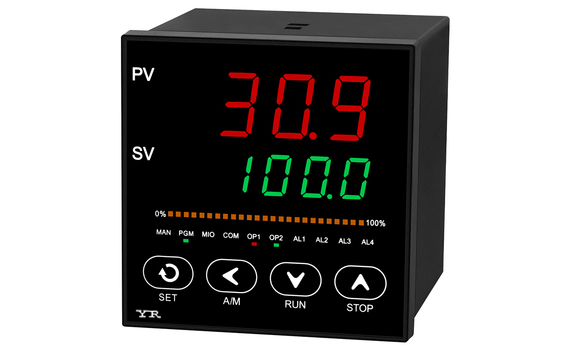

温控器
【维修实例1】

故障现象:某厂热处理炉温度控制,高温段温控器显示总是比标准表测的温度高25℃左右,有时甚至高达38℃以上,并且控温效果也差。
故障检查及处理:对温控器校准并更换热电偶,但问题依然存在。怀疑有干扰,测量温控器输入端子对地交流电压,正端对地电压有30V左右,看来显示偏高是共模干扰造成的。因为,电炉温度升至800℃以上,耐火砖的绝缘电阻会下降,热电偶的非金属保护套管绝缘电阻也下降,电炉的加热电源会通过漏电阻→热电偶保护套管→热电偶电极→补偿导线→温控器输入、放大电路的接地点→地构成一个回路,漏电流经过放大就成了一个可观的误差。因此,对热电偶保护套管进行浮空处理,切断了漏电流的通路,温控器显示及控制恢复正常。

【维修实例2】
故障显现:某热处理炉温控器显示偏低,还出现温度升高显示温度反而降低的现象。
故障检查及处理:到现场发现,热电偶接线盒外多了一截屏蔽线。经询问,由于热电偶接线盒处温度较高,补偿导线绝缘层老化脱落,电工就找了一截2m左右的屏蔽线,按长度把补偿导线剪断后代换,这就是导致温度显示偏低的原因。实测热电偶接线盒处温度有时高达45℃左右,而控制室温度基本保持在25℃左右,两处温差最高时达20℃左右。电炉加热时,电炉周围的环境温度会升高,热电偶接线盒处温度也升高,而控制室温度基本不变,致使热电偶冷端与温控器输入端的温差增大,就出现加热温度升高显示温度反而降低的现象。更换为配K分度的补偿导线后,温度显示恢复正常。
建议:推荐大家看看《能否用铜导线替代补偿导线》文章

【维修实例3】

故障现象:某厂电加热炉,6个测温点都出现控温不理想情况,温度偏差严重故障检查及处理:经检查热电偶都正常;电工检查电加热棒也没有发现问题。重新投运自整定,控温效果仍然不理想。再次检查发现所有热电偶补偿导线与加热棒的电缆放在同一个线槽内,从而产生了干扰。把补偿导线与加热棒的电缆分开敷设后,温控器恢复正常。

【维修实例4】

故障现象:YR-RJD温控器配K分度热电偶测量铝水温度,铝水温度约700℃但温控器PV窗口显示1585℃,同时报警显示“orAL”超量程。
故障检查及处理:经与售后联系,系参数设置有误,把输入规格代码“InP”从8改为0后,温控器显示恢复正常。

【维修实例5】
故障现象:温控仪的温度长时间上不去,到不了给定温度值。
故障检查及处理:系统通过驱动固态继电器来控制加热,出现温度长时间升不上去,有可能是固态继电器损坏导致加热电源供电中断,使部分加热管没有工作造成的。检查温控器出线和固态继电器时,发现有一个固态继电器的空气开关已跳闸,这一路已没有工作,温度当然不到给定值了。通常只有电加热棒过流、短路或接地,空气开关才会跳闸。但检查没有发现异常,送电没有跳闸,测量固态继电器交流进出线端对地电压,都有220V,线路也没断开的地方。此时温控器显示温度也慢慢地往上升,估计应该正常了。但好景不长,一小时左右温度又不上升了,再次检查发现跳闸的空气开关温度明显比不跳闸的高,此前检查接线没有发现松动,钳形表测负载电流为31A。看来长时间的使用,40A的空气开关由于触点氧化或其他原因使触点发热,最后导致空气开关频繁跳闸。更换空气开关后使用正常。

【维修实例6】

故障现象:温控器测量误差大,并且控制输出也不正常。
故障检查及处理:误差大说明输入信号回路不正常,温控器使用的是K分度热电偶。对温控器进行校准,发现显示不准确,把分度号改为N,再校表误差还是很大,看来是温控器的公用部分有问题,根据经验估计是模数转换电路有问题。检查ICL7135时发现1脚的供电仅为-2.6V,将1脚与印刷板铜箔切断,测1脚的电阻未发现异常,同时又测得79L05的3脚电压恢复为-5V,将切断的印刷板铜箔复原,79L05的3脚电压又升高至-2.6V,再断开印刷板铜箔,79L05的3脚电压又降低至-5V,同时感觉79L05外壳有点热,更换79L05后温控器恢复正常。本故障是三端稳压器79L05有问题导致带负载能力下降,进而使ICL7135的供电失常引起的。
