十个涡街流量计选型注意事项不容忽视

2020/1/18 1:16:41 人评论 次浏览 分类:流量测量  文章地址://www.e-cumulus.com/tech/2883.html

涡街流量计选型过程中存在客户提供的数据不准确或选型后因工艺条件变化导致参数与实际不符的情况,这些情况均会影响涡街流量计的正常使用。为此,昌晖仪表提供十个涡街流量计选型注意事项供仪表工借鉴和参考。

涡街流量计

1、涡街流量计的规格品种应根据被测流体介质工作状态下的体积流量、压力、温度、密度和粘度以及配套流量积算仪来选择。选用的涡街流量计的流量范围应覆盖被测介质工作状态下的体积流量。


2、涡街流量计所测量的流量,是指工作状态下的体积流量。当提供被测介质工作状态下的质量流量或标准状态下的体积流量时,必须换算成工作状态下的体积流量。同样,提供标准状态下的密度时,也必须换算成工作状态下的密度。换算公式如下。


①工作状态下的质量流量换算成工作状态下的体积流量

Qv=Qm/ρ(单位m3/h)
公式中Qv为工作状态下的体积流量(m3/h);Qm为工作状态下的质量流量(kg/h);ρ为被测介质工作状态下的密度(kg/m3)。


②标准状态下的气体体积流量换算成工作状态下的体积流量


公式中Qv为工作状态下的体积流量(m3/h);QN为标准状态下的气体体积流量(m3/h);t为工作状态下的温度(℃);P为工作状态下的表压(MPa)。


③标准状态下的密度换算成工作状态下的气密度

ρ=(ρN×QN)/Qv(单位m3/h),公式中ρ为被测介质工作状态下的密度(kg/m3);ρN标准状态下的密度(kg/m3);QN为标准状态下的气体体积流量(m3/h);Qv为工作状态下的体积流量(m3/h)

3、涡街流量计公称压力选择

①流量计的公称压力与配套专用法兰的公称压力是一致的;
②在不同流体介质的工作温度下,涡街流量计与法兰的工作压力是不同的。见表1所示;
③为了生产安全,选择时一定要引起足够的重视;
④流体介质的工作压力一定要小于表1所列的最高无冲击工作压力。

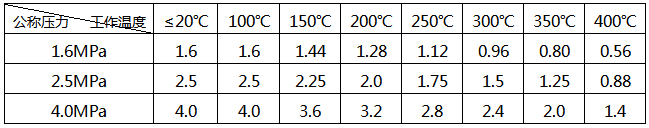

法兰式涡街流量计最高无冲击工作压力(单位:MPa)
法兰式涡街流量计最高无冲击工作压力


4、涡街流量计通径选择

①按照流体管道选择
根据管道内径选择相应通径的涡街流量计。如果被测介质的流量范围在第5条确定的流量范围内,则选择的流量计是合适的。
②按照被测介质的流量范围选择
根据被测介质最大的流量,选择厂家提供的参比流量范围表中相应介质的流量上限值对应通径的涡街流量计,然后按照第5条提供的方法确定最小流量。如果符合被测介质的流量范围,则选择的涡街流量计是合适的。
③如果不符合上述要求,应重选其它通径的涡街流量计,使其满足被测介质的流量范围。当两种通径的涡街流量计都可以选用时,应选用通径小的流量计。

5、确定被测介质的流量范围

①最大流量可采用厂家提供的参比流量范围表中的流量上限值;
②最小流量一般确定方法如下:
  a、根据被测介质工作状态下的密度ρ计算最小流量

公式中:Q0为表四中给出的流量下限值(m3/h);ρ0为参比密度(液体ρ0=1000kg/m3;气体ρ0=1.205kg/m3);ρ被测介质工作状态下的密度(kg/m3)。

b、根据被测介质工作状态下的运动粘度ν计算最小流量

Qvνmin=30×D×V
公式中: D为涡街流量计的内径(m);ν为工作状态下的运动粘度(cSt)。
c、比较Qvρmin和Qvνmin的大小,取大值为最小流量。


6、要保证涡街流量计的测量精度,必须使被测介质的最小流量对应的雷诺数Re≥2×104(DN≤100mm)或Re≥4×104(DN≥125mm)。除运动粘度 较大的液体介质以外,一般流体在工作状态下的雷诺数均大于上述值。若低于上述值,其测量精度要降低,但不会低于满度值的±0.5%。


公式中:U为管道内流体的平均流速(m/s);D为涡街流量计的内径(m);QV为工作状态下的体积流量(m3/h);ν为工作状态下的运动粘度(cSt)。


7、涡街流量计的压力损失不大于下式计算值:


公式中:Cd为涡街流量计的阻力系数,Cd=2.4;ρ为被测介质工作状态下的密度(kg/m3);U为管道内流体的平均流速(m/s); QV为工作状态下的体积流量(m3/h);D为涡街流量计的内径(m)。

8、测量液体时,特别是高温液体,当管道内压力低而流量大时,往往会出现气穴现象,影响测量,为防止产生气穴,要求管道内的最小压力 符合下式要求:

P≥2.7×△P+1.3×P0
式中:△P为涡街流量计的压力损失(Pa);P0为该液体温度对应的饱和蒸汽压力(Pa)。

9、平均仪表系数值写在昌晖仪表制造有限公式涡街流量计出厂检定证书背面,单位取l/m3。表示流过涡街流量计单位体积流量所输出的脉冲个数。


10、平均仪表系数K值的温度修正

当被测介质工作温度高于100℃时,应对K值进行修正:

公式中: 为修正后仪表系数(l/m3);为检定时给出的仪表系数(l/m3);t为被测介质工作温度(℃);t0为检定时介质工作温度,一般可取20℃。

以上十个涡街流量计选型注意事项适用于大家见过或用过的涡街流量计,做好这些基础工作,涡街流量计选型基本不会出现问题。在此也欢迎大家到昌晖涡街流量计选型页面//www.e-cumulus.com/product/175.html去看看,了解高性能数字涡街流量计。
