昌晖仪表教你区分中间继电器和接触器

2018/7/30 15:46:59 人评论 次浏览 分类:电工基础  文章地址://www.e-cumulus.com/tech/2114.html

中间继电器和接触器工作原理非常相似,昌晖仪表在本文告诉大家如何区分中间继电器和接触器,同时分享中间继电器和接触器选用方法。
中间继电器和接触器

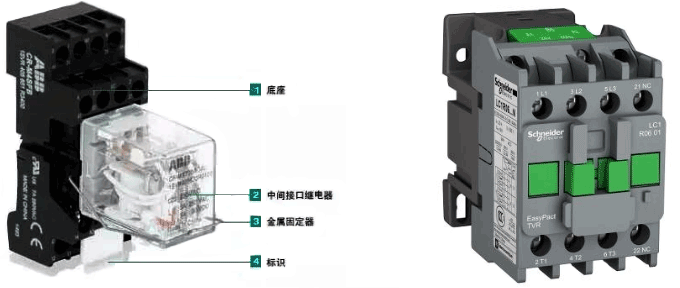

中间继电器                                                                                                接触器


中间继电器的结构和原理与交流接触器基本相同。二者的工作原理均是线圈通电后产生磁场,吸引动铁芯并带动相关触点动作,所不同的是接触器通断电流较大,用于直接驱动负载,而中间接线器因为过载能力比较小故拖动负载的能力较弱,只能用于辅助控制电路中。

接触器的电路符号为KM。按线圈电压来区分,可分为交流接触器(交流接触器常用线圈电压为AC220V和AC380V)和直流接触器,在实际选择时,可根据实际线路电压来选择。接触器选用主要考虑接触器线圈的电压、主触点的额定电流,辅助触点的种类是常开还是常闭及辅助触点的对数。接触器主触点的额定电压要求大于或等于负载电路电压,主触点额定电流按照负载电流的1.1-1.4倍选取。

中间继电器在电气线路中用KA表示。中间继电器的线圈电压可直接透过塑料外壳观察,一般是直流电源供电,少数使用交流供电。中间继电器没有主触点,只有辅助的控制触点。中间继电器常见规格为一般为2对或4对常开常闭触点。中间继电器通常安装在继电器座上,继电器外壳上标有继电器内部的接线图对应的引脚,而引脚的标号在继电器座上的端子旁。中间继电器用主要考虑线圈电压、常开常闭触点对数以及端子通过的额定电流等。
