音叉料位开关在水泥厂收尘上的应用

2018/7/6 14:16:56 人评论 次浏览 分类:物位测量  文章地址://www.e-cumulus.com/tech/2067.html

昌晖仪表结合案例分享音叉料位开关在水泥厂收尘设备上应用的控制方案、控制电路图以及音叉料位计开关使用注意事项。

坚固水泥有限公司1500t/d生产线的熟料入库采用的是链斗机。篦冷机漏下的碎小熟料经拉链机由U型仓直接卸入链斗机。由于物料呈粉状,卸料时会被篦冷机内的风吹出,造成了严重的环境污染。为解决粉尘污染问题,使用音叉料位开关对原电气系统进行改造。

改造方案
在U型仓的下端安装汽缸阀,当料下满U型仓时,汽缸阀打开卸料。到下限时,汽缸阀闭合。由于形成了料封,阻止了篦冷机内空气的向外排放。U型仓有2个入口,需要在入口处分别安装1台音叉料位开关,用来检测满仓信号。U型仓下端装1台音叉料位开关,用来检测料位下限信号。为防止音叉失灵时引起堵料或空仓,加装了手动开停按钮SB1、SB2。音叉料位开关安装示意见图1,其控制电路见图2,其中KA为中间继电器,KM为电磁阀。由电磁阀控制汽缸阀工作。

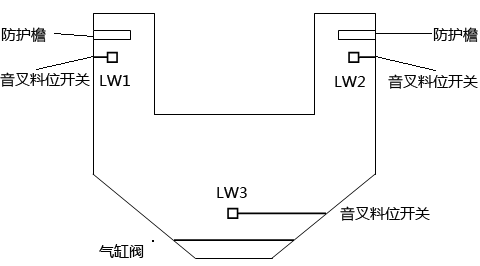

音叉料位开关安装示意图
图1   音叉料位开关安装示意图

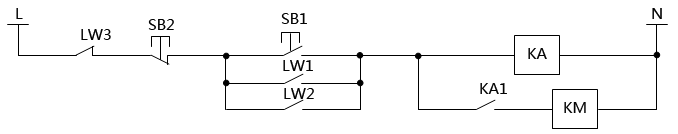

音叉物位开关现场应用的控制电路
图2   音叉物位开关现场应用的控制电路


注意事

1、音叉料位开关水平安装时需要注意两个叉股应水平放置。
2、音叉料位开关要避免安装在料位变化极小的死角中,还应尽量避开料的直接冲击,在下料口处安装时可在音叉料位开关的上方料仓内壁上焊接角铁防护檐。
3、下限音叉料位开关要高于汽缸阀一定高度(该厂设为300mm),以免空仓情况发生。

实施效果
由于物料呈粉末状,并且无黏性,内此音叉料位开关能够满足工艺需要,改造后经过几个月的观察,地坑不再发生冒灰现象,生产环境得到好转。

音叉料位开关属于物位计系列产品,大家可到
//www.e-cumulus.com/product/list_87.html详细了解这种产品,并免费获得在线工程师提供的技术支持
