如何处理热电阻温度显示最小的故障

2018/7/4 13:00:01 人评论 次浏览 分类:压力测量  文章地址://www.e-cumulus.com/tech/2059.html

仪表维修工遇到热电阻温度显示最小的故障,应结合热电阻测温系统回路图进行检查。昌晖仪表在本文对检查及判断热电阻温度显示最小的故障的思路和方法进行介绍。

首先回顾一下热电阻测温系统回路。图1是典型热电阻测温系统回路,热电阻回路故障检查都是从理解这个回路的基础上进行的。热电阻温度显示最小是指显示超过了仪表量程下限值。YR-GFC系列数字显示控制仪,上排PV大窗口会显示一个“-OL-”字符。断开仪表输入端子A或B的接线能显示最大,说明显示仪正常,故障在热电阻或连接导线。

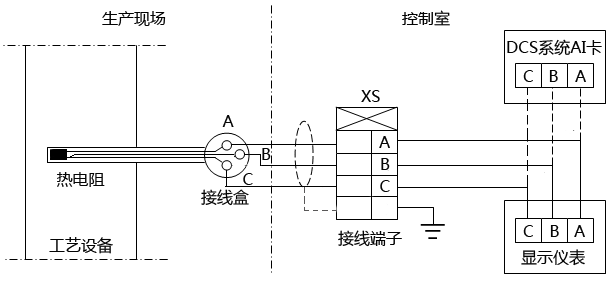

热电阻三线制测温系统回路示意图
图1    热电阻三线制测温系统回路示意图

热电阻温度显示最小的原因及检查方法如下:

①热电阻或连接导线有短路现象
通电状态下拆下显示控制仪输入端的A线能显示最大,说明显示仪正常,是测温回路有短路故障。断开显示仪电源,拆下仪表端子的接线A或B,用万用表测量A和B导线的电阻,电阻很小表明热电阻或连接导线有短路故障。现场拆下热电阻接线盒内的导线A或B,测量感温元件,电阻值很小则感温元件有短路现象,热电阻的电阻值正常,则短路点在导线,用万用表查找短路点,查出短路点对症处理。

②输入给仪表的电阻值小于其量程下限
故障原因如下:
a、测量回路局部短路,如热电阻感温元件,连接导线的绝缘损坏出现漏电。用万用表检查测温回路的电阻,用兆欧表检查测温回路对地绝缘电阻及连接导线间的绝缘电阻,判断有没有局部短路或接地现象,要把导线从显示控制仪上拆下后再测试,以防损坏仪表。
b、感温元件与显示控制仪分度号不匹配,把Cu50热电阻用在了Pt100分度的显示仪上,或者显示控制仪的参数设定不正确。断开热电阻接线,测量感温元件的电阻值,来判断有没有用错热电阻。匹配正确可对显示仪的参数设定进行检查。
c、把热电偶当成了热电阻使用。测量感温元件时电阻值只有几个欧姆或接近零,排除短路因素,则可能是把热电偶当成热电阻使用了,把感温元件从保护套管中抽出来观察就可确定。

③三线制接线的C线断路
如果仪表输入端子C的接线断线,仪表会显示最小。C线连接桥路供电电源,用万用表测量仪表端子C与A,B端子间的电压,万用表的正端(红表笔)接C端子,测出有直流电压,说明仪表输入端子C线已断路。基本测不出电压,说明C线没有断路。C线断路的可能是:C线接线端子螺钉氧化锈蚀严重或松动。用万用表测量都能发现故障点。

④三线制接线法中把A、B、C三线接错
在现场还是偶有接线错误发生,原因有:责任心不强,初学者没有搞懂测量原理,导线使用时间过长线号模糊不清。各型产品三线制的线号虽然标注统一,但只要把这三根线的用途搞清楚,接线就不会有困难。三线制接线如图2所示,B、C两导线接在一起与热电阻的一端连接,A导线与热电阻的另一端连接;A、B线接热电阻,C线接电源。当接线错误时,把这三根导线从显示仪表拆下,用万用表电阻挡测量这三根线,找出电阻值很小的两根线,这两线就是B和C,余下的一根就是A线,就可进行正确接线。
热电阻三线制接线示意图
图2  热电阻三线制接线示意图
