导线在长度不足或需要分成多路时,导线就会有接头,昌晖仪表以图文方式介绍不同材质导线在不同连接方式下导线接头的连接方法和基本要求,导线接线技能大家在工作和生活中都用得到。

1、导线接头的基本要求
导线各种接头都要连接牢固、接触可靠。导线接头的接触电阻值与等长导线本身电阻比值不应大于2.2;导线接头处的机械强度不低于原导线机械强度的80%;保证接头运行后不氧化不腐蚀;导线接头处包扎后的绝缘强度应不低于导线的绝缘强度。

2、铜导线接头的连接方法
①铜导线一字型接头的连接法
A、小线径单股导线一字型接头的连接
将被连接的两导线的绝缘层剥掉,清理干净,长度一般为100-150mm,将两导线线芯三分之二长度处绞合在一起,成X形,用钳子叼住(见图a、b)。一手握钳,零一只手将一线芯按顺时针方向紧绕在另一线芯上(见图1c),绕6-8圈,把多余部分剪掉,并用钳子将线芯掐紧(见图1d)。用同样的方法将另一芯线缠绕好,圈数相同(见图1e)。用绝缘带将缠绕部分全部包扎好。
单股铜导线一字型接头的连接法
图1  单股铜导线一字型接头的连接法示意图

B、大截面积单股铜导线一字型接头的连接

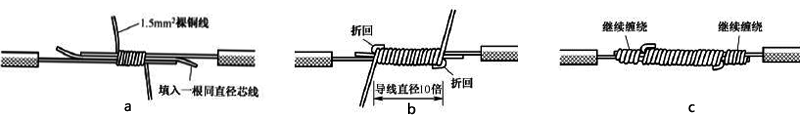

连接方法如图2所示,先在两导线的芯线重叠处填入一根相同直径的芯线,再用一根截面约1.5mm2的裸铜线在其上紧密缠绕,缠绕长度为导线直径的10倍左右,然后将被连接导线的芯线线头分别折回,再将两端的缠绕裸铜线继续缠绕5-6圈后剪去多余线头即可。
大截面单股铜导线连接方法
图2  大截面单积股铜导线连接方法示意图

C、单股铜芯线和多股铜芯线一字型接头的连接
单股铜芯线和多股铜芯线一字型接头的连接如图3所示。首先将多股铜芯线缠绕在单股铜芯线上,然后将单股铜线折回压紧,最后用多股铜芯线将单股铜芯线(两股)缠绕5-8圈即可。

图3  单股铜芯线和多股铜芯线一字型接头的连接示意图

D、多股导线一字形接头连接法
如图4a所示首先把两个多股导线散开拉直,并将占全长三分之一的导线绞紧,然后把剩下三分之二部分导线分散成伞状,把两股导线的伞状芯线头隔根对插(如图4b),并将其中一端的芯线分成三组。将第一组的芯线扳起并垂直于芯线,按顺时针方向紧绕2圈(见图4c、d),把第二组的芯线仍按顺时针方向紧紧压住前面的芯线,缠绕2圈(见图4f),把最后一组的芯线按上述方法顺时针方向紧紧压住前芯线缠绕4圈(见图4g).最后切去每组多余长度的芯线,平整端部,去除毛刺。用上述方法缠绕另一边芯线(见图4h)。

图4    多股导线一字形接头连接法示意图

②单股与多股铜线的分支连接法
先按单股铜线直径约20倍长度剥离多股线连接处的中间绝缘层,并按多股线的单股芯线直径100倍左右剥去单股线的左端绝缘层切口3-5mm芯线处,用一字起子把多股芯线分成较均匀的组(见图5a)。把单股铜线插入多股铜线两组芯线中间,但单股铜线不可插到底,应试绝缘层切口离多股芯线约3mm左右,同时,应尽可能使单股铜线向多股铜线的插缝钳平钳紧(见图5b)。再把单股铜线按顺时针方向紧缠在多股铜线上,务必要使每圈直径垂直于多股铜芯线轴心,并应使各圈紧挨密排,然后切断余端,钳平切口毛刺(见图5c)。
单股与多股铜线的分支连接法
图5   单股与多股铜线的分支连接法示意图

③多股导线T字行接头连接方法
把分支芯线分成两组,在全长十分之一处把芯线绞紧(图6a),然后把分支芯线靠近干线芯线并相互垂直(见图6b),并把线芯分为两组。按图6c所示,把两组芯线按箭头方向紧紧绕在干线芯线上,最后如图6d所示那样,每边紧紧缠绕4-5圈后,钳平线端。
多股导线T字行接头连接方法
图6  多股导线T字行接头连接方法示意图

3、铝导线的连接
①小规格铝芯线连接方法
截面积在4mm2的铝芯线,允许直接与接线柱连接,但连接前必须经过清除氧化铝薄膜的技术处理。方法是,在芯线端头上涂抹一层中性凡士林,然后用细钢丝刷或铜丝刷擦线芯表面,再用清洁的棉纱抹去含有氧化铝膜屑的凡士林,但不要彻底擦干净表面所有的凡士林。各种形状接点的弯制和连接方法,均与小规模铜质导线的连接方法相同。铝芯线质地很软,压紧螺钉随应紧压线头,但应避免过度拧紧螺钉导致芯线被压变或压断。

②铜芯线和铝芯线的连接

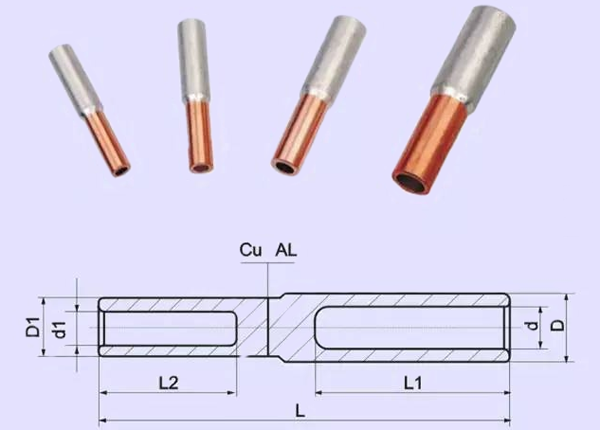

由于铜和铝在一起时,日久铝会产生电化腐蚀,因此,对于较大负荷的铜芯线和铝芯线连接应采用铜铝过渡连接管。使用时,连接管的铜端插入铜芯线,连接管的铝端插入铝芯线,利用局部压接法压接。
铜铝过渡连接管

4、导线和焊接
这里讲的焊接,指的是锡焊,关于锡焊的知识请参阅本站其他技术文章。

共有访客发表了评论 网友评论

  客户姓名:
邮箱或QQ:
验证码: 看不清楚?
  1. 为什么铜线和铝线不能直接连接?

    匿名用户
     2018/1/17 21:33:25
    2018/1/17 21:44:44
    管理员回复:

    这是因为铜线和铝线直接连接会产生电化腐蚀,导致铜线和铝线之间接触不良,接触电阻增大。

    电化腐蚀原因:
    铜和铝的电化性质不同,铜线和铝线直接连接暴露在有水分的环境中,二氧化碳及其他杂质会形成电解液,铜、铝和电解液就是一个化学电池。由于铝易于失去电子成为负极,铜难以失去电子成为正极,于是在正负极之间就形成了一个1.69V的电动势,并有一个很小的电流通过,腐蚀铝线,即所谓的电化腐蚀。这样就会引起铜铝之间接触不良,接触电阻增大。

    电线有电流通过时,将使接头部位温度升高而加剧了接头腐蚀,增加了接触电阻,造成恶性循环,直至烧毁,甚至引起火灾。
