多功能电力仪表校验方法和基本流程

2017/7/12 15:28:26 人评论 次浏览 分类:二次仪表  文章地址://www.e-cumulus.com/tech/1291.html

近年来,电力仪表在电力、工业等生产中得到了快速发展和广泛应用,多功能电工仪表的校验,对工程安全运行,及时查出隐患,掌握运行状况有着重要意义。本文先介绍了多功能电力仪表和检测装置,然后举例分析多功能电力仪表校验方法和基本流程。再探讨多功能电力仪表在实际工程运用,管理的基础上,结合相关实践经验,就多功能仪表常见问题及处理方法展开研究。

电力仪表在使用一段时间后,由于磨损、材料、线路老化等方面因素的影响,其技术特性将发生变化。如果这种变化太大,将影响测量的准确度。因此,国家规定对使用中的或修理后的电力仪表,都必须进行校验。对电力仪表进行校验,主要是测定被校验仪表在规定的条件下工作时,看它是否达到规定的技术性能,特别是准确度是否达到标定值。

1、
仪表简介
常用电力仪表的定义:用来测量各种电量、磁量及电路参数的仪器、仪表统称为电力仪表。按测量对象不同,分为电流表、电压表、功率表、电度表、欧姆表等;按被测电量种类的不同分为交流表、直流表、交直流两用表等。数字仪表:用数字显示被测值的仪表。把测量转化为数字量并以数字形式显示出来的仪表。工业测量中位移、电流、电压、空气压等模拟量,经模数转换器,把模似量换成数字量(简称模数转换),读数直观。

2、
多功能电力仪表校验装置
①本次校验中使用的DK-56B1是过功能电力仪表校验装置,采用现代测试技术及DDS波形合成,高速数字处理器(DSP)、复杂可编程逻辑列阵(CPLD)、大规模集成功放。

②多功能电力仪表校验装置主要功能特点:
A、国内首创将系统、测量和信号产生集成在一个模块,产品集成度高,故障率低,响应速度快,效率高,可靠性高,输出功率大,内含交直流标准源,可直接检定各种直流指示仪表。
B、电压,电流,功率,相位,频率均采用优越闭环输出,设置点一次到件调整,模拟各种电力故障。
C、备有多重报警和保护功能,故障自行检测,并显示故障类型和部位,使用安全可靠。

3、
试验内容方法
本文针对昌晖仪表制造有限公司多功能电力仪表YR-GFE-9S4举例说明,多功能电力仪表的操作参阅多功能电力仪表说明书,在本文不累述。
多功能电力仪表

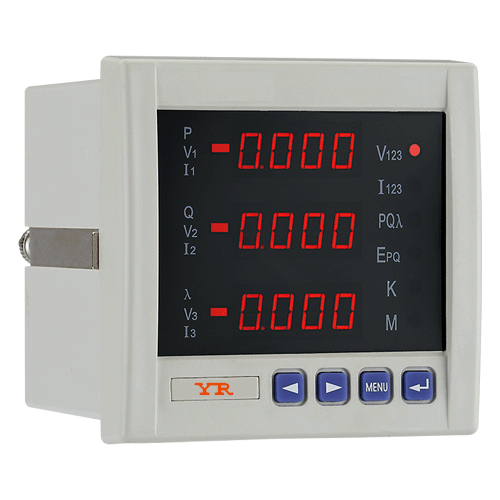

图1   昌晖多功能电力仪表 YR-GFE9S4

3.1 接线图

进行多功能电力仪表校验接线时,先确定该多功能仪表的接线方式,一般是三相四线制。然后根据仪表端子接线图,把相应的电压,电流信号接入到仪表的相应端子,进行校验。

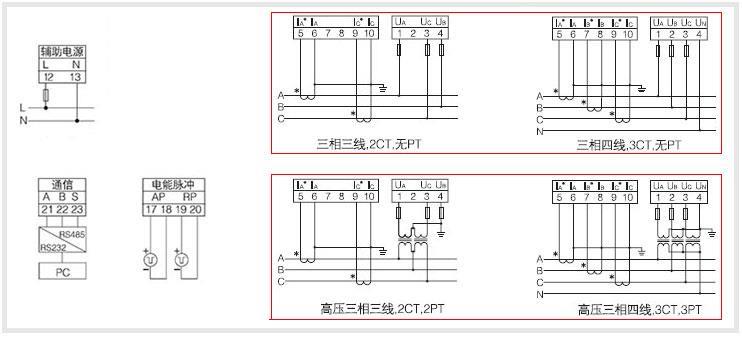

3.1.1 多功能电力仪表端子接线如图2所示。


图2  昌晖多功能电力仪表接线图

3.2 仪表校验的方法步骤
3.2.1 仪表校验前
①查看该多功能电力仪表是否接入仪表电源,有无示数。若无示数显示,则检查电源线,控制电源回路。
②外观检查,检查是否有缺角,看是否有零件脱落或损坏之处,紧固件是否松动,电路连接线是否开捍等显示不正常情况。
③记录下该多功能电力仪表的铭牌,包括生产日期、厂家、精度、出厂日期、编号、变比、型号、天气情况、环境温度、环境湿度等。
④二次回路清扫检查,电流表CT,电压表PT,功率表PT/CT二次侧回路清扫,检查。

3.2.2 主要参数校验过程
①原理
次级线圈的额定电压一般设计为100V,与其配套使用的交流电压表量程也应为100V,通过变比换算出一次侧线电压的标准值。次级线圈的额定电流一般设计为5A,与其配套使用的交流电流表量程也应为5A,通过变比换算出一次侧相电流的标准值,然后根据电流电压,换算出有功功率,无功功率等。

②电压校验
A、按照多功能电力仪表说明书正确设置仪表参数。
B、电压校验
在校验装置上输入”11.547U”然后按“Enter”键,则此时装置对多功能电力仪表A\B\C三相输入11.547V相电压,二次线电压为20V。操作多功能电力仪表到电压显示界面,记录下多功能电力仪表线电压显示数据。然后按照上述方法分别,在检测装置输入23.094U,34.642U,46.189U,57.737U,记录多功能电力仪表线电压显示数据。

③电流校验
A、检测装置上先按Menu键进入主菜单,然后按“1交流输出“进入交流输出界面,按V/Y键,用于Y型或V型接线方式选择,一般多数为Y型接法,按IRange量程键选择合适量程,一般电流互感器二次侧电流为5A。
B、输入”1I”然后按Enter键,则此时装置对仪表A\B\C三相输入1安培电流,调节多功能电力仪表到电流显示界面,记录下多功能电力仪表显示数据。然后按照上述方法,分别输入2I,3I,4I,5I,记录下多功能电力仪表显示数据。

④有功功率,无功功率,功率因素校验
A、有功功率:在检测装置上选择好电压电流相对应的量程和接线方式,输入57.737U然后按Enter键。按快捷键区“Φ试验点1.0”,调整仪表功率为有功功率模式,输入”1I”然后按Enter键,则此时装置对多功能电力仪表A\B\C三相输入1安培电流,线电压100V。调节多功能电力仪表到有功功率显示界面,记录下数据。然后按照上述方法,分别输入2I,3I,4I,5I,记录下数据。
B、无功功率:在检测装置上按快捷键区“Φ试验点0.0L”或“Φ试验点0.0C”调整多功能电力仪表功率为无功功率模式,然后在分别输入1I、2I、3I、4I、5I,调节多功能电力仪表到无功功功率显示界面,记录下数据。
C、功率因素:在检测装置上分别按快捷键区“Φ试验点0.0L”、“Φ试验点0.5L”、“试验点1.0”、“Φ试验点0.8C”、“Φ试验点0.5C”、“Φ试验点0.0C”,调节多功能电力仪表到功率因素显示界面,记录下数据。

3.2.3 仪表校验后
①对电源控制回路经行检查,由于实验所断开的控制开关,拔掉的熔丝,都要经行复归。
②对于直接加线到多功能电力仪表上的实验,实验后要注意复归过功能电力仪表上的原来所脱开的导线,保证接线正确。
③对于端子排上电压,电流回路进行检查,由于实验所拆的滑片,导线都要经行复归。

4、电力仪表常见问题和处理方法
①为了检测仪表回路,一般情况下先从端子排上进行实验。因此要注意通过变压器二次侧向一次侧反向送电,必须先把相对应的电压二次侧回路断开。一般也要在端子排上把电流互感器二次测的回路滑片脱开。
②进行电压校验时,注意电压回路是否有电器元件导致所加的电压分压,造成数据的误差。
③若端子排线路复杂,无法进行试验,则可以直接把电压,电流加在仪表上,应注意要脱开外电路,所加电压线的触头应该保持一定间隙,防止短路。
④若发现所测电压,电流数据有微小波动时,因先检查是否所加频率是50Hz,然后先把电压,电流加到满量程,一般情况下可以消除波动。
⑤若发现所测的电压,电流,有功,无功的值与标准值有明显差异时,因先检查是否是回路问题,加错线或者相序弄等,然后在检查是否是该表变比问题,与之前所记录的电压互感器、电流互感器变比,进行比较。若设置错误,则对多功能电力仪表进行设置,设置正确后,在进行校验。
⑥若发现所测电流表,功率表是显示负数,则要检查是否是所加电流极性错误。

江苏省骆运水利工程管理处张星、杨晓芬、朱佳佳等工程师结合实践经验,在本文阐述了昌晖多功能电力仪表的检测方法,流程,常见问题,处理措施等。通过对昌晖电力仪表进行校验,把测量值与标准值比较,计算误差,及时校准了仪表的精度,提高了电力仪表的稳定性和实用性。为电力系统,工程运行提供了安全保障。
