WZP2-6.4/5

2021/11/4 1:12:16 人评论 次浏览 分类:热电阻  仪表地址://www.e-cumulus.com/product/292.html

WZP2-6.4/5是云南昌晖仪表制造有限公司生产的高性能铂电阻,产品与原装进口同型号铂电阻性能指标和使用寿命相同,WZP2-6.45价格为进口铂电阻价格五分之一。昌晖仪表长期配套于杭州汽轮机厂、西门子等单位汽轮机轴承温度测量。

目前网络上有大量关于WZP2-6.4/5的页面,用户一定要谨慎选择,WZP2-6.4/5质量出问题时更换成本是天价:需要汽轮机停机开盖,直接停机的发电损失和开汽轮机盖成本需要数万元!汽轮机厂原厂配件才能保障您的发电机组长期持续稳定运行!


WZP2-6.4/5

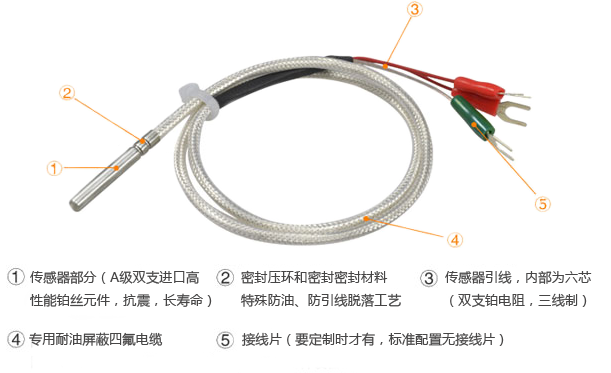

说明:WZP2-6.4/5 产品出厂时标准配置是不焊接冷压接线端子的,用户特别要求时才有接线端子。本图例中是单支式汽轮机铂电阻的实物照片,WZP2-6.4/5 产品的引出线是六根。


核心技术
WZP2-6.4安装于汽轮机内部,产品具有高可靠性、长寿命、耐油、抗震、测温精度高、结构合理的特点。
1、长寿命
伴随设备生产技术水平的提高和电力需求的持续增长,汽轮发电机组年持续运行时间延长,汽轮机组的检修或大修周期间隔时间随之增大。WZP2-6.4用进口微型铂丝测温元件、专用耐油引线和先进工艺技术生产,经长期配套运行检验,昌晖仪表制造有限公司生产的铂电阻使用寿命到达进口装机件水平,完全满足汽轮发电机组或水电发电机组测温要求。
WZP2-6.4安装于汽轮机内部狭小或封闭空间,只有引线与温控仪表相连接。汽轮机运行时产品不能维修和更换,若产品损坏需要吊装汽轮机上盖才能更换。
2、高性能
汽轮机轴承温度测量信号通常接入发电机组保护和报警系统,作用于发电机组出口跳闸或报警。例:推力轴承是汽轮机组关键部位之一,推力轴承瓦温是监测推力瓦运行状态的唯一手段,该温度信号必须接入保护系统。推力瓦温度60℃时系统发出声光报警;推力瓦温度60℃时保护系统作用于跳发电机出口断路器,发电机组停止运行。云南昌晖仪表制造有限公司铂电阻性能稳定可靠,在华电集团、华能集团、南方电网等公司长期装机使用,以过硬产品品质满足发电机组测温要求。
3、抗振动
WZP2-6.4/5测温探头和引线长期浸泡在30-50℃顺机组转动方向流动透平油中,承受油流的径向剪切力和机组振动的上下剪切力,不做特殊处理铂电阻将出现根部断裂、Pt100元件损坏、Pt100元件与引线连接部位断裂。昌晖仪表采用进口微型铂丝元件和全密封抗振结构生产WZP2-6.4,产品可长期稳定使用在振动环境中。
4、产品耐油
WZP2-6.4测温探头和引线长期浸泡在流动透平油中,引线长时间承受着30-50℃油脂侵蚀,国内生产商常用铂电阻引线容易出现开裂、破皮、变硬和变脆,导致Pt100铂电阻根部完全断开或因断裂造成信号接触不良。昌晖仪表定制聚四氟乙烯护套的耐高温屏蔽电缆做WZP2-6.4引线,引线可在-250~250℃温度中长期使用,耐强酸碱、强养护剂、油脂、酮、醚等侵蚀,解决了铂电阻引线在透平油长期使用中开裂或断裂的故障。
5、引线外径选择
对于不同容量和转速的汽轮发电机组,汽轮机油膜甩起速度和冲击力均不相同,昌晖仪表经长期现场应用数据验证选择了Φ5.4mm外径的铂电阻引线,确保整只产品的机械强度和安装强度。
6、高精度
WZP2-6.4在2mm内孔的保护管中有两个A级进口铂丝微型Pt100测温元件,整支产品由两个三线制铂电阻组成,满足发电机组高精度测温要求。
7、结构合理
WZP2-6.4和WZP2-3.2/150/5均采用进口微型铂丝电阻元件,外加特殊结构金属保护管、与汽轮机内部尺寸配套的安装结构及带有聚四氟乙烯护套的耐高温屏蔽电缆构成,方便使用单位拆装和精确定位。
8、抗干扰
汽轮机高性能铂电阻引线内部有一体化致密网状屏蔽层,在信号传输过程中能有效隔离磁场和电场对铂电阻的干扰。

技术指标
1、精度等级:△t=±(0.3℃+0.005|t|),满足JB/T8622-1997 A级和IEC751-1983 A级要求。
2、保护管材质为1Cr18Ni9Ti,外形尺寸为Φ6.4mm,电缆外径Φ5.4mm,引线长为型号最末位数字,保护管与电缆过渡长×××mm
3、杭汽厂计算机物位号:5-7310-0421-04
4、型号:WZP2-6.4/5
                               |_______ 型号最末位数字为引线长度,单位:m(通常有5m、7米和10米等规格)
5、常用产品型号:WZP2-6.4/5      WZP2-6.4/7       WZP2-6.4/10

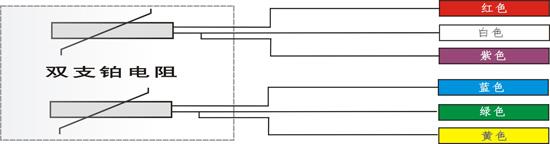

WZP2-6.4接线图(Fixing wire)
1#测温电阻引线颜色为红色、白色和紫色;2#测温电阻引线颜色为蓝色、绿色和黄色
