外护管整体钻孔热电阻

2021/11/22 22:46:18 人评论 次浏览 分类:热电阻  仪表地址://www.e-cumulus.com/product/129.html

整体钻孔热电阻大多使用于因安装条件不允许使用大外径护管、有高压力或有磨蚀的场合,通过温度传感器保护管盲孔加工技术,使相同直径的保护管壁厚增加而满足使用需要。整体钻孔热电阻由金属棒高同心度盲孔加工的整体厚壁外护管和铠装热电阻测温元件组装而成。

由于生产工艺制约,国内大多数仪表厂只能向用户提供长度小于500mm,超过此长度就不能保证盲孔同心度。昌晖仪表经过数年工艺探索及设备调整,现成为国内少数几个能向用户提供长度大于1000mm高同心度传感器保护管的生产商。昌晖仪表向用户及同行提供最大长度1500mm高同心度温度传感器整体钻孔保护管。

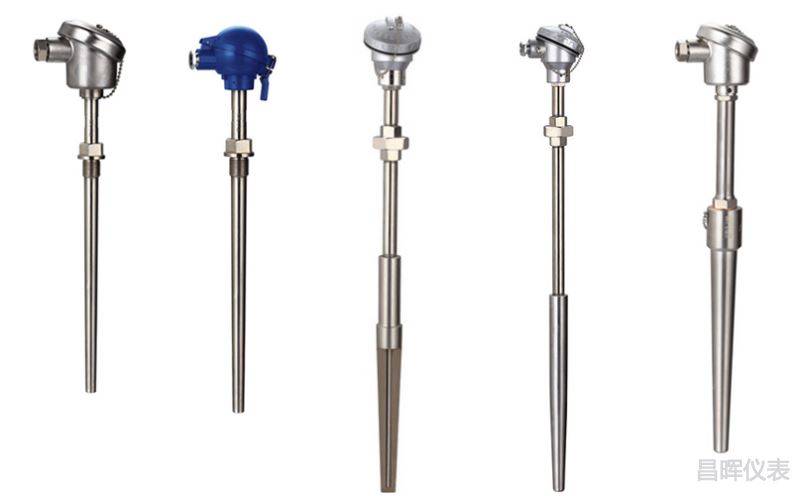

整体钻孔热电阻锥形螺纹安装整体钻孔热电阻

外护管整体钻孔热电阻选型表
WZ①②-③④⑤⑥⑦-⑧/⑨-⑩-⑪
热电阻类型
[P]:Pt100分度号铂电阻
[C]:Cu50分度号铜电阻
[C]:Cu100分度号铜电阻
热电阻元件对数
[省略]:单支式|通常接线端子为3个(三线制)
[2]:双支式|通常接线端子为6个
外护管整体钻孔热电阻安装固定装置
[1]:无固定装置
[2]:固定螺纹|螺纹M27×2/特殊要求的螺纹订货时需要说明
[3]:活动法兰
[4]:固定法兰/用户提供法兰标准、法兰规格和材质要求
[6]:锥形盲孔管+M33×2安装螺纹
接线盒形式
[3]:防水式/国内常规供货
[4]:隔爆式/隔爆等级通常为dⅡBT4或dⅡCT4
[5]:不锈钢接线盒
热电阻外径 mm
[0]:Ф16mm
[1]:Ф12mm
[6]:其他外径尺寸
整体钻孔热电阻保护管材料/保护管适用工况
[0]:1Cr18Ni9Ti/应用最广的不锈钢热电阻保护管
[3]:316L/耐腐蚀优于1Cr18Ni9Ti的金属护管
[N]:特殊保护管材质
整体钻孔传感器保护管
[ZT]:整体钻孔保护管+抗震铠装热电阻芯
热电阻总长mm
[***]:***/见注2
插入长度mm
[***]:***/见注2
热电阻元件精度等级
[1]:AA级精度
[2]:A级精度
[3]:B级精度/标准配置
固定法兰和螺纹安装补充
[螺纹尺寸]:文字说明/见注1
[法兰规格]:文字说明/见注1
[保护管材质]:文字说明
[保护管外径]:文字说明
注1:
用户对整体钻孔热电阻安装方式、保护管材质、保护管直径有特殊要求,需要文字说明。
注2:活动法兰或无固定装置的整体钻孔热电阻选型时仅需要确认总长L(总长=插入长度);螺纹或法兰整体钻孔热电阻选型时:总长=插入长度+150mm。

整体转孔热电阻外形示意图
1
、无固定装置整体钻孔热电阻
无固定装置整体钻孔热电阻
2、固定螺纹安装整体钻孔热电阻
固定螺纹安装整体钻孔热电阻


3、活动法兰安装体钻孔热电阻
活动法兰安装整体钻孔热电阻

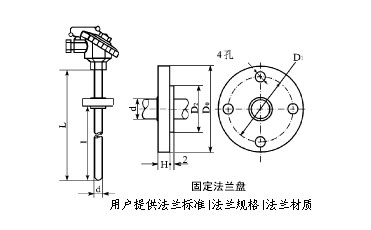

4、固定法兰安装
整体钻孔热电阻
固定法兰安装整体钻孔热电阻

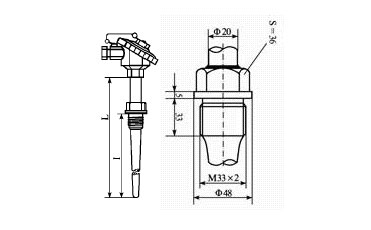

5、锥形螺纹安装整体钻孔热电阻
锥形螺纹安装整体钻孔热电阻
选型举例1
WZP-4303ZT-1000/850-3-DN80 PNI.6/1Cr18Ni9Ti
Pt100分度号整体钻孔热电阻,法兰安装(法兰为DN80 PN1.6,不锈钢法兰),热电阻外径为Ф16mm,整体钻孔热电阻保护管材质为316L,内装铠装热电阻芯子,接线盒为防水型,整体钻孔热电阻总长为1000mm,插入深度为850mm,B级铂电阻元件

选型举例2
WZP-2300ZT-300/150-3-M27×2
Pt100分度号整体钻孔热电阻,M27×2螺纹安装,整体钻孔热电阻外径为Ф16mm,整体钻孔热电阻接线盒为防水型,热电阻保护管为1Cr18Ni9Ti,热电阻总长为300mm,插入深度为150mm,B级铂电阻元件

选型举例3
WZP-6300ZT-300/150-3-M33×2
Pt100分度号整体钻孔热电阻,M33×2螺纹安装,整体钻孔热电阻为锥形盲孔管,整体钻孔热电阻接线盒为防水型,热电阻保护管为1Cr18Ni9Ti,热电阻总长为300mm,插入深度为150mm,B级铂电阻元件

整体钻孔热电阻
