YR-GFK流量定量控制仪(也称为流量批量控制仪)是昌晖仪表生产的0.2%精度高可靠性流量积算仪,流量定量控制仪可以接入涡街流量计、涡轮流量计等各种流量传感器信号,当流量累积值达到定量控制设定值时,流量批量控制仪输出一个开关量信号,对泵、电磁阀或变频器等设备进行启动或停止控制。

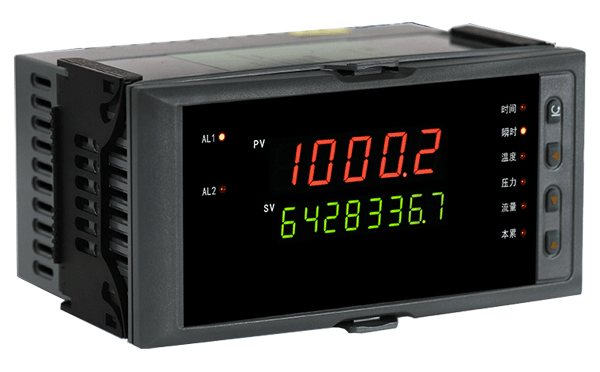

流量定量控制仪
简单流量批量控制系统是由一台流量定量控制仪、一台流量计、3个控制按钮、电磁阀(或泵或变频器)、控制箱、中间继电器和这些设备电气回路组成的控制系统。流量批量控制系统中流量定量控制仪和流量计是核心仪表,尤其流量定量控制仪的精度和可靠性直接影响流量批量控制系统的应用效果。昌晖流量批量控制仪卓越性能完全满足构建高精度、高可靠和经济性流量批量控制系统的需求。

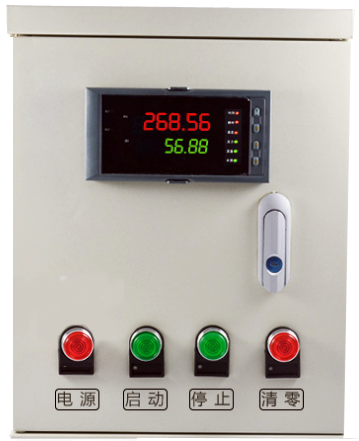

流量定量控制系统控制箱

常用流量定量控制仪型号

①YR-GFK801-020-FNN-BH-Y-P-T
频率输入,4-20mA变送输出,流量定量到控制(自动启动)

②YR-GFK801-020-FNN-CH-Y-P-T
频率输入,4-20mA变送输出,流量定量过程控制(自动启动)

③YR-GFK801-020-FNN-HB-Y-P-T
频率输入,4-20mA变送输出,流量定量到控制(手动启动,可接启动、停止、清零按钮)

④YR-GFK801-020-FNN-HC-Y-P-T
频率输入,4-20mA变送输出,流量定量过程控制(手动启动,可接启动、停止、清零按钮)
流量批量控制仪
流量定量控制输出方式
流量定量控制仪的开关量控制输出在仪表的AL1和AL2报警输出上来实现且只能选择其中报警,这两个报警点可以实现的控制方式完全不同,大家注意看下面的示例:
1、流量定量控制仪的第一报警(AL1)流量定量控制输出时序图

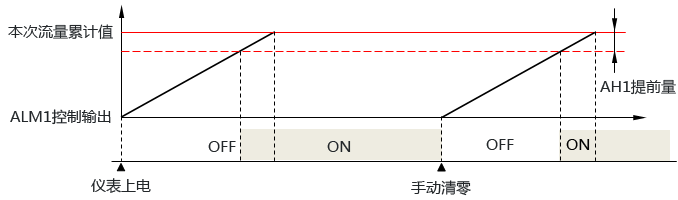

①流量定量过程控制输出(自动启动,“1”输出)时AL1的输出状态

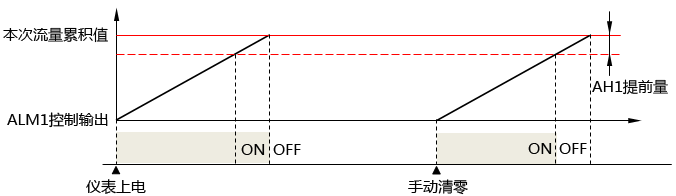

②定量到控制输出(自动启动,“0”输出)时AL1的报警状态

AL1控制设定值通过仪表一级参数ALM1来设定;AL1控制提前量通过仪表一级参数AH1来设定

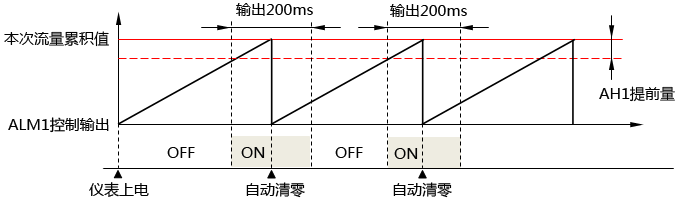

③流量定量到控制输出(自动启动,自动清零,脉宽输出)时AL1的输出状态


2、流量定量控制仪的第二报警(AL2)定量控制输出时序图

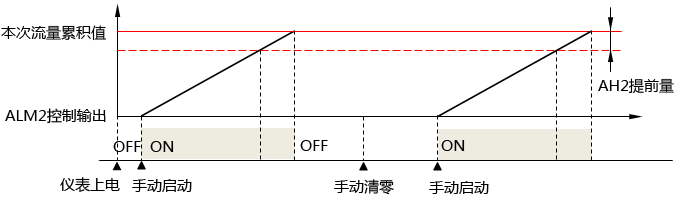

①定量过程控制输出(手动启动,“1”输出)时AL2的输出状态

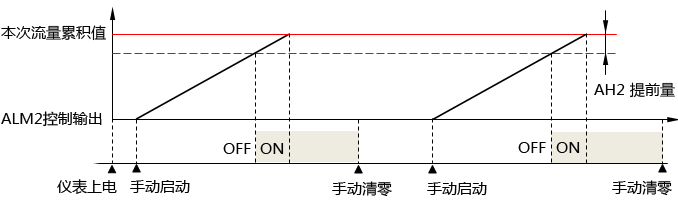

②流量定量到控制输出(手动启动,“0”输出)时AL2的输出状态


AL2控制设定值通过仪表一级参数ALM2来设定;AL2控制提前量通过仪表一级参数AH2来设定
注意:当流量批量控制仪控制输出后,如还有瞬时流量输入,流量定量控制仪将继续累积;流量定量控制仪控制输出后,本次控制即结束。下一次控制必须再次手动启动,控制输出方继续。

YRGFK系列流量批量控制仪选型表
YR-GFK①②-③④⑤-⑥⑦⑧-⑨⑩-⑪-⑫-⑬
①流量批量控制仪外形尺寸
[4]:96×48mm
[8]:160×80mm
[S8]:160×80mm
[9]:96×96mm
②控制作用
[01]:无补偿输入
③通信方式
[0]:无通信
[2]:RS232通信
[3]:打印口
[8]:RS485通信
④控制输出(OUT1)
[0]:无输出
[1]:继电器报警输出
[2]:瞬时流量变送输出为4-20mA(RL≤600Ω)
[3]:瞬时流量变送输出为0-10mA(RL≤1.2kΩ)
[4]:瞬时流量变送输出为1-5V(RL≥250kΩ)
[5]:瞬时流量变送输出为0-5V(RL≥250kΩ)
[8]:瞬时流量变送输出为0-20mA(RL≤600Ω
⑤第二变送输出输出(OUT2)
[0]:无输出
[2]:瞬时流量变送输出为4-20mA(RL≤600Ω)
[3]:瞬时流量变送输出为0-10mA(RL≤1.2KΩ)
[4]:瞬时流量变送输出为1-5V(RL≥250KΩ)
[5]:瞬时流量变送输出为0-5V(RL≥250kΩ)
[8]:瞬时流量变送输出为0-20mA(RL≤600Ω)
⑥流量信号输入类型
[A]:4-20mA[注1]
[B]:0-10mA[注1]
[C]:1-5V[注1]
[D]:0-5V[注1]
[E]:0-10V(特殊定制输入) [注1]
[F]:频率输入(0-5kHz) [注1]
⑦压力补偿信号输入类型
[N]:无压力补偿输入
⑧温度补偿信号输入类型
[N]:无温度补偿输入
⑨AL1报警方式
[N]:无报警
[H]:上限报警(瞬时流量对应的报警值)
[L]:下限报警(瞬时流量对应的报警值)
[B]:流量定量到控制输出(自动启动,“0”输出)
[C]:流量定量过程控制输出(自动启动,“1”输出)
[D]:流量定量到控制输出(自动启动,自动清零,脉宽输出)

⑩AL2报警方式
[N]:无报警
[H]:上限报警(瞬时流量对应的报警值)
[L]:下限报警(瞬时流量对应的报警值)
[B]:流量定量到控制输出(手动启动,“0”输出)
[C]:流量定量过程控制输出(手动启动,“1”输出)

⑪定量控制及外部事件输入
[Y]:流量定量控制(外部启动、停止、清零输入)
⑫馈电输出
[N]:无馈电
[P]:1路DC24V馈电输出(给现场1个两线制变送器供电)
[2P]:2路DC24V馈电输出{给现场2个两线制变送器供电)
[P(12/24)]:DC12V馈电输出和DC24V馈电输出(给现场涡街流量计供电)
⑬流量积算仪供电方式
[W]:DC12-36V供电
[T]:AC/DC100-240V(
交流电源时50-60Hz)
注1:本流量批量控制仪流量输入信号可以在4-20mA、0-10mA、1-5V、0-5V和频率输入信号之间切换,切换流量输入信号时,通过修改仪表二级参数中流量输入信号类型代码和改变电路板短路环就可以完成

如何自己构建流量批量控制系统
前面说过流量批量控制系统简单说就是由一台流量定量控制仪、一台流量计、3个控制按钮、电磁阀(或泵或变频器)、控制箱、中间继电器和这些设备电气回路组成的控制系统。大致结构如图所示:

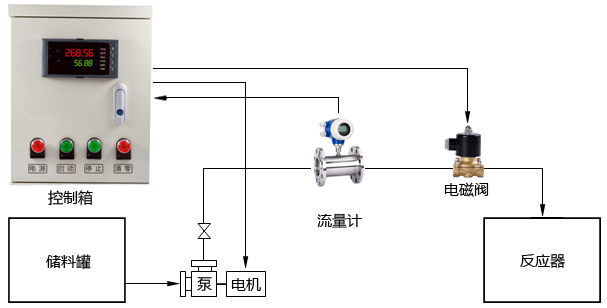

流量定量控制系统示意图

流量定量控制仪/批量控制系统
