香港昌晖SWP-LCD-NL801、SWP-LCD-NL802系列液晶防盗型流量积算仪，适用于各种液体、蒸汽、天然气和一般性气体等的流量积算测量控制。
防盗型流量积算仪特点
1、强化管理的防盗及防掉电记录功能
①可记录仪表工作期间发生掉电的时间、次数及掉电时间累积值，防止人为或意外掉电造成流量偏差
②防盗型流量积算仪带记录仪功能(SWP-LCD-NLR80型号仪表)时可记录用户指定时刻的流量累积值供使用单位随时抄录登记，同时记录下非法输入密码的次数
2、流量积算仪内部软件功能强大
①可以对质量流量、对标准体积流量、热量等自动进行实时值测量和累积积算。可选择多种流量的温度、压力补偿方式，如:气体可依据气态方程补偿;蒸汽按温度压力与密度的函数表补偿，精度远高于传统的经验公式补偿。防盗型流量积算仪的显示可根据用户的需要换算为设计工况、实际工况、标准工况下的体积流量或质量流量。
②可设定小信号切除功能(流量、差压输入值小于设定值时的瞬时流量为0)
③防盗流量积算仪可显示瞬时流量和流量累积值(累积值单位可任意设定)
④可显示瞬时流量值、时间、本次累积值、整十一位流量总累积值、流量(差压、频率)输入值、压力补偿输入值、温度补偿输入值
⑤可设定流量定量控制功能(流量总累积值大于或小于设定值时输出控制信号)
⑥可自动进行温度、压力补偿;仪表个通道输入信号类型可通过内部参数设定自由更改
⑦可根据参数设定自动演算出流量系数K，使参数的设定更简便、更精确
⑧可完成热量系数的自动演算与设置
3、采用单片微处理器控制和计算机全数字自动调校功能，保证仪表系统稳定性、可靠性及安全性
4、具有多种输入信号功能，可配接各种差压流量传感器、压力流量传感器及各种频率式流量传感器(如孔板、涡街流量计、电磁流量计、涡轮等)
5、多功能的显示画面
SWP-LCD-NL80和SWP-LCD-NLR80仪表配有40×70mm带背光的点阵式液晶图形显示板，可以集中显示是中文菜单、测量值数据、曲线图表数据涵义、工程单位、百分比棒图、报警状况等
6、液晶流量积算仪为中文操作界面
①仪表为全中文菜单，用户操作直观快捷，简单操作就能完成参数设定
②明确的中文信息，标识显示数据的工程涵义
③丰富的图形画面，提供需要显示的参数组合
④轻触式面板按键，方便用户进行各种的操作
7、智能流量积算记录仪可选择内置大容量存储器满足长达365天的记录数据存储要求
8、采用查表法进行密度补偿，可全自动对过热蒸汽、饱和蒸汽进行精度极高的积算控制，内置多种流量积算公式，可适应各测量场合，还可根据参数设定自动演算出流量系数K，使参数设定更简便，更精确
9、可带串行通信输出，可与各种带串行输入/输出的设备进行双向通信，组成网络控制系统
常用流量积算仪型号
SWP-LCD-NL802-02-AAG-HL-2P-T
SWP-LCD-NL802-02-FAG-HL-2P
SWP-LCD-NL802-820-AAG-HL-2P-T
SWP-LCD-NL802-82-FAG-HL-2P
SWP-LCD-NL803-020-AAG-HL-2P-T
SWP-LCD-NL803-020-FAG-HL-2P
SWP-LCD-NL803-820-AAG-HL-2P-T
SWP-LCD-NL803-820-FAG-HL-2P
SWP-LCD-NL804-020-AAG-HL-2P-T
SWP-LCD-NL804-020-FAG-HL-2P-T
SWP-LCD-NL804-820-AAG-HL-2P-T
SWP-LCD-NL802-820-FAG-HL-2P-T
SWP-LCD-NLR802-020-AAG-HL-2P
SWP-LCD-NLR802-020-FAG-HL-2P
SWP-LCD-NLR802-820-AAG-HL-2P
SWP-LCD-NLR802-820-FAG-HL-2P
SWP-LCD-NLR803-020-AAG-HL-2P-T
SWP-LCD-NLR803-020-FAG-HL-2P
SWP-LCD-NLR802-820-AAG-HL-2P-T
SWP-LCD-NLR802-820-FAG-HL-2P
SWP-LCD-NLR803-820-AAG-HL-2P-T
SWP-LCD-NLR803-820-FAG-HL-2P-T
SWP-LCD-NLR802-220-AAG-HL-2P
SWP-LCD-NLR802-820-FAG-HL-2P
防盗型流量积算仪技术参数
1、输入信号
①模拟量输入： 热电偶：标准热电偶-K、E、B、S、J、T、We等；热电阻：标准热电阻-Pt100、Pt100.1、Cu50、Cu100 远传压力电阻等；电流：0-10mA、4-20mA、0-20mA等-输入阻抗≤250Ω；电压：0-5V、1-5V、mV等-输入阻抗≥250KΩ
②脉冲量：波形：矩形或正弦波；幅度：大于5V；频率：0-5kHz(或根据用户要求)
2、输出信号
①模拟量输出：0-10mA(负载电阻≤750Ω)4-20mA(负载电阻≤500Ω)；0-5V(负载电阻≥250KΩ)1-5V(负载电阻≥250KΩ)
②开关量输出：继电器输出-带回差，触点：AC 220V/3A DC 24V/6A(阻性负载)
③通讯输出：接口方式-标准串行双向通讯接口 RS-485 RS-232 RS-422等；波特率-300bps-19.2kbps 仪表内部自由设定
④馈电输出：DC24V，负载≤30mA
3、测量精度：测量显示精度：±0.2%FS±1字或0.5%FS±1字
4、频率转换精度：±1脉冲(LMS)一般优于0.2%
5、测量范围：-1999～99999字
6、分辨率：±1字
7、显示方式：带背光大屏幕LCD图形显示器
8、控制/报警：带回差上限、下限输出(用户可自由设定)
9、参数设定：中文菜单提示；面板轻触式按键设定；参数设定值断电后永久保存；参数设定值密码锁定
10、保护方式
①断电后累积值保持时间大于五年
②电源欠压自动复位 工作异常自动复位(Watch Dog)
11、相对湿度：≤85RH 避免强腐蚀气体
12、供电电压
①常规型 AC220V+10-15%（50Hz±2Hz）
②特殊型 AC85-260V(关电源)；DC24V±2V(开关电源)
13、功耗：≤6W

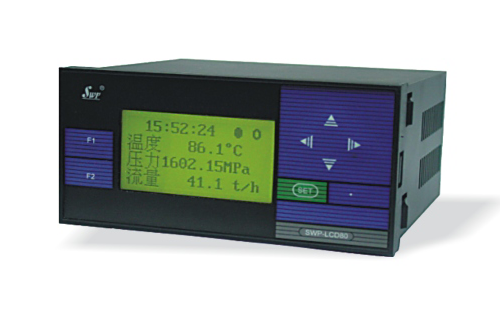

横式液晶防盗型流量积算仪 SWP-LCD-NL80

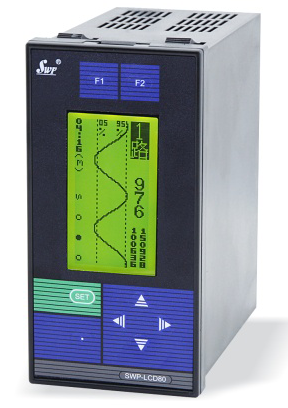

竖式液晶防盗型流量积算仪 SWP-LCD-NLS80
液晶防盗型流量积算仪选型表
SWP-LCD-①②③-④⑤⑥-⑦⑧⑨-⑩⑪⑫-⑬-⑭
①仪表功能
[NL]：防盗型流量积算仪
[NLR]：防盗型流量积算记录仪
②外形尺寸
[8]：160×80mm
[S8]：80×160mm
③补偿信号
[01]：无补偿流量积算仪
[02]：带温度和压力补偿流量积算仪
[03]：带温度和压力补偿过热蒸汽流量积算仪
[04]：带温度和压力补偿饱和蒸汽流量积算仪
[05]：用户特定曲线补偿流量积算仪
④通信方式
[0]：无通讯
[2]：RS232
[3]：打印口
[4]：RS422(MODBUAS RUT)
[8]：RS485(MODBUAS RUT)
[9]：特殊规格
⑤控制输出
[0]：无输出
[1]：继电器
[2]：4-20mA
[3]：0-10mA
[4]：1-5V
[5]：0-5V
[8]：特殊规格
⑥变送输出2
[0]：无变送输出
[2]：4-20mA变送输出
[3]：0-10mA变送输出
[4]：1-5V变送输出
[5]：0-5V变送输出
[8]：特殊规格变送输出
⑦流量输入类型
[A]：4-20mA
[B]：0-10mA
[C]：1-5V
[D]：0-5V
[M]：0-20mA
[F]：脉冲(频率信号输入幅值如高电平低于5V，需要特殊备注)
[R]：用户特定(用户特定类型输入，请提供输入传感器型号、类型)
⑧力补偿输入类型
[A]：4-20mA
[B]：0-10mA
[C]：1-5V
[D]：0-5V
⑨温度补偿输入类型
[A]：4-20mA
[B]：0-10mA
[C]：1-5V
[D]：0-5V
[E]：E型热电偶
[K]：K型热电偶
[V]：Cu50铜电阻
[W]：Pt100.1铂电阻
[G]：Pt100热电阻
[R]：用户特定(用户特定类型输入，请提供输入传感器型号、类型)
⑩报警1
[N]：无报警(可省略)
[H]：上限报警，默认
[L]：下限报警
⑪报警2
[N]：无报警(可省略)
[H]：上限报警
[L]：下限报警，默认
⑫报警3
[N]：无报警(可省略)，默认
[H]：上限报警
[L]：下限报警
⑬馈电输出
[N]：无馈电(可省略)
[P]：1路DC24V馈电
[2P]：2路DC24V馈电
⑭仪表供电
[省略]：AC220V供电
[T]：AC85-260V开关电源供电
[W]：DC24V开关电源供电
液晶防盗型流量积算仪流量输入信号为可在电流、电压和频率间切换；压力补偿信号可在电流和电压间切换；温度补偿输入信号可在热电偶和热电阻间切换；带2路DC24V馈电输出，带上下限报警，仪表开关电源供电；仪表壳选择RS232或RS485通信。
流量计生产厂选择昌晖液晶流量积算仪配套自己产品通常会选择这个型号SWP-LCD-LN802-02-AAG-HL-2P、SWP-LCD-LN802-02-FAG-HL-2P或SWP-LCD-LN802-01-AAG-HL-2P、SWP-LCD-LN802-01-FAG-HL-2P，稳定性和精度都值得信赖，数年不会出现故障问题。这款仪表流量计输入信号可以在4-20mA和频率信号之间切换，可适配各种电磁流量计、差压式流量计和涡街流量计，蒸汽流量流量测量时仪表内部采用查表法进行密度补偿，测量精准。如果您有流量积算仪配套需求，请直接致电昌晖仪表0871-65127691联系，我们会给予配套单位特价！

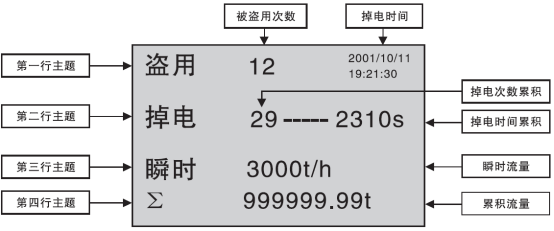

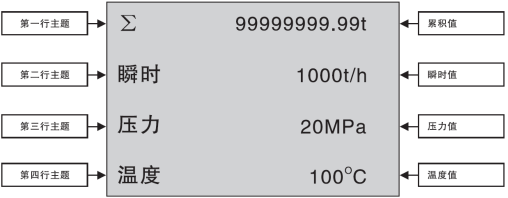

防盗流量积算仪的多种显示画面

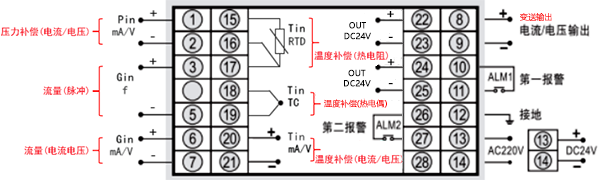

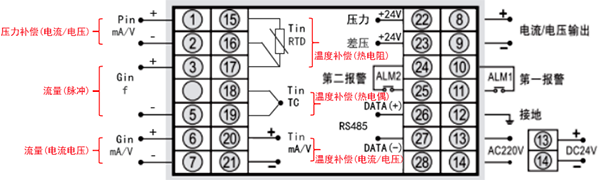

SWP-LCD-NL802-820-AAG-HL-2P接线图
