精品推荐:ZSBJ-200A功能安全型转速报警装置

2019/5/8 18:39:31 人评论 次浏览 分类:精品推荐  文章地址://www.e-cumulus.com/news/2474.html

汽轮机超速飞车事故是汽轮机最严重的事故。严重超速时,还容易发生轴系断裂、转动部件飞脱的恶性事故发生,如不加以控制,会造成机组重大的事故。ZSBJ-200A功能安全型转速报警装置为汽轮机控制装置配套产品,实现对转速的检测报警功能。保护汽轮机、膨胀机、压缩机和电动机等旋转机械在超速飞车和其它恶性故障情况下的设备安全。

ZSBJ-200A功能安全型转速报警装置是基于IEC61508标准设计的转速检测和安全保护装置,采用2oo3架构,功能安全完整性等级达机到SIL3。可用于保护汽轮机、膨胀机、压缩机和电动机等旋转机械在超速飞车和其它恶性故障情况下的设备安全。

ZSBJ-200A功能安全型转速报警装置内装三个转速模块。每个转速模块包含一个频率输入通道,用于采样外部设备的转速,可接收霍尔或磁阻的信号;一个复位输入通道,可以通过其他的控制系统复位本装置;一个跳机输入通道,可以通过外部系统使本装置输出跳机信号;一个4-20mA输出通道和一个频率输出通道用于输出当前频率输入通道的频率;三个DO通道,分别表示报警、跳机和模块故障。

ZSBJ-200A功能安全型转速报警装置按照IEC61508标准设计,功能安全完整性可以达到SIL3。三个转速模块分别独立的判断转速,如果转速超过设定的阈值,则本模块发出跳机信号,三个模块的跳机信号经过装置内的2oo3硬回路表决,输出装置最终的跳机信号,可以驱动电磁阀执行相关安全保护动作,在表决时会根据各个转速模块的自诊断结果判断该模块跳机信号的有效性,如果该转速模块发生故障,该模块的跳机信号会在2oo3时被切除。

报警装置通过了绝缘强度、环境温度、机械振动、串共模干扰、输出负载等十余项严苛的性能及影响量试验,能在工业现场稳定可靠运行。

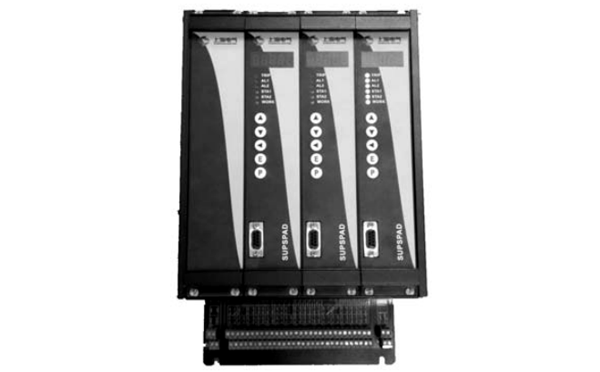

ZSBJ-200A功能安全型转速报警装置
1、ZSBJ-200A功能安全型转速报警装置优点特性

◆经典的结构
①ZSBJ-200A功能安全型转速报警装置采用插箱式的组装设计,很容易进行模件的更换和维护安装。采用4U标准机笼结构,整体视觉效果简浩美观。结构上灵活易用,抗震性能好。
②ZSBJ-200A功能安全型转速报警装置上下出线式设计,接线方便。
③面板按钮操作,配合数码管显示,带来舒适的人机交互体验。
④满足IP20防护等级。

◆强大的功能

①先进的处理器芯片:采用cortex-m3内核的STM32芯片,性能更强劲,具有更快的时钟频率,更多的接口资源,更低的系统功耗。
②精密的测量精度:转速测量范围可达1-20000Hz,1-1000Hz范围内测量误差≤1Hz,10000-20000Hz范围内≤2Hz。
③强实时性:整个ZSBJ-200A功能安全型转速报警装置从转速信号超速到DO跳机信号输出时间<25ms,具有极短的响应周期。
④现场信号诊断:加入传感器断路检测功能,及时自主诊析现场故障。
⑤自诊析功能:按照IEC61508标准的要求,每个转速模块对自身电源、晶振、转速通道、DO跳机通道、CPU内存、指令、寄存器、程序运行次序等部分进行了周期性的自诊断,诊断覆盖率大于90%。
⑥齿轮盘误差修正算法:通过对一定时间内ZSBJ-200A功能安全型转速报警装置记录的大数据进行建模,提取出对应齿轮盘的加工误差特征值,并用误差特性值对新的采样值进行修正,在不增加响应时间的情况下,大大降低了对齿轮盘加工精度的要求,测量精度更稳定准确。

◆可靠的性能

①先进的隔离技术:采用光耦、磁耦等多重隔离,实现不同模块之间的有效隔离,提高了系统的电磁兼容性。
②干扰屏蔽技术:ZSBJ-200A功能安全型转速报警装置采用屏蔽线缆、磁珠、共模扼流圈等多重防护技术,滤波电容、RC滤波等多种滤波技术,有效屏蔽现场信号干扰。
③严苛的性能试验测试:ZSBJ-200A功能安全型转速报警装置通过了绝缘强度、环境温度、机械振动、串共模干扰、输出负载等十余项严苛的试验测试。
④功能安全型继电器输出:TMR设计,确保最高的安全性和可靠性。

2、技术指标

◆输入信号
①PI×3:0-20kHz,兼容磁阻和霍尔型(24V)传感器,用不同接线端子区分,精度要求0-10K:±1转,10-20K:±2转
②DI×6:3路Reset,3路Trip DI信号输入

◆输出信号

①PO×3:0-5V,方波输出,0-20kHz,精度同PI
②DO×9:超速报警设定值报警/模块故障报警,继电器输出,常开触点
③DO×1:跳机输出
④AO×3:4-20mA信号输出,精度1‰
◆装置供电:24VDC±5%,功耗≤15W
◆响应时间:转速超限到跳机DO输出时间<25ms
◆工作温度:0-50℃

《ZSBJ-200A功能安全型转速报警装置》由电厂发电机组转速表技术人员推荐,您如果了解ZSBJ-200A功能安全型转速报警装置价格请与网站客服联系。
