电磁流量计

电磁流量计(Eletromagnetic Flowermeters)是20世纪50-60年代随着电子技术的发展而迅速发展起来的新型流量测量仪表。电磁流量计是根据法拉第电磁感应定律制成的,用来测量导电液体体积流量的仪表。由于其独特的优点,电磁流量计目前已广泛地被应用于工业过程中各种导电液体的流量测量。如各种酸、碱、盐等腐蚀性介质。

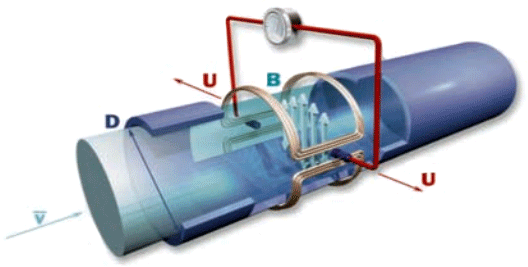

电磁流量计原理示意图
电磁流量计原理示意图


电磁流量传感器的设计原理是法拉第电磁感应定律,在磁感应强度B和导体的长度一定的情况下,传感器能把流速信号线性的转化成电压信号。
在流量传感器中,管道内的导电流体被看作导体。电磁流量计的原理示意图参见图表1,两个电极安装在与磁场方向和管道中心轴方向垂直的方向上、用来获取产生的感应电动势。对于圆形测量管道,单位时间内流过管道横截面的流体的体积流量为

由公式可知,在管道内径和磁感应强度一定的情况下,瞬时体积流量与其他物理参数无关,仅与感应电动势成正比,及瞬时体积流量与感应电动势是线性的关系,这就是电磁流量计最大的优点。


电磁流量计结构与工作原理

电磁流量计主要由传感器和转换器两大部分组成,其中传感器包括法兰、衬里、电极、测量管、励逆线圈、传感器外壳等部分;转换器包括内部电路板和转换器外壳等部分。

①转换器:为传感器提供稳定的励磁电流,同时把通过传感器得到的感应电动势放大转换成标准的电信号或频率信号,同时显示实时流量和参数等,用于流量的显示、控制与调节。

②法兰:用于与工艺管道相连接
③衬里:在测量管内侧及法兰密封面上的一层完整的电绝缘耐蚀材料。
④电极:在与磁力线垂直的测量管管壁上装有一对电极,检出流量信号,电极材料可根据被测介质腐蚀性能选用。另装有1-2个接地电极,用于流量信号测量的接地和抗干扰。
⑤测量管:测量管内流过被测介质。测量管由不导磁的不锈钢和法兰焊接而成,内衬绝缘衬里。
⑥)励磁线圈:测量管外侧上、下各装有一组线圈,产生工作磁场。
⑦外壳:既起保护仪表作用又起密封作用。

电磁流量计主要特点

①高准确度,零点稳定
最大测量误差:测量值的±0.2%或±0.5%(流速1m/s)
重复性:0.2%
漂移小、测量值稳定、重复性好、量程比大、噪声抑制
四电极结构。

②高智能化

供电:具有220VAC交流供电,24VDC直流供电方式
输出信号:具有4-20mA电流、脉冲和频率、和数字信号输出。
人机界面:高清晰度背光LCD显示,中英文菜单,操作清晰方便,按键反应灵敏。
通信和联网:支持标准RS485串行通讯接口,采用国际通用标准MODBUS RTU通讯协议
流量累积:正向累积,反向累积,净累积
报警:系统(励磁异常),空管,上下限,各种超限(脉冲,量程,AD采样等).
等效电导率检测

③适用范围广

可测介质:电导率大于5μs/cm导电介质或固液两相流体,导电率的变化不影响测量性能。可测介质包括自来水,污水,各类饮料,化学原料,粘稠介质、悬浮液等
公称通径:6mm-3000mm(特殊口径可定制)
无附加压力损失和能耗

④高可靠性

电磁兼容性:EN61326-1:2006,EN61000-3-2:2006,EN61000-3-3:2008
防护等级(防水):传感器防护等级可达IP68,表头可达IP65
防雷设计

⑤免维护

不会造成管道堵塞
所有与被测介质接触的部件,均具有良好的抗腐蚀性和耐磨性
外壳防护等级高
严格地选料和生产过程质最控制,所有部件均可长时间可靠工作
安装要求低,前直管段只在5D,后直管段为2D(D为所选流量计的内直径)

电磁流量计行业应用

电磁流量计是一种高精确度、高可靠性的速度式流最计,应用于石油、化工、钢铁、食品、电力、造纸、水处理、供水、供热、环保等行业。
