隔离式(配电)检测端安全栅 SWP8047-EX

2018/1/3 14:13:32 分类:安全栅
文章地址://www.e-cumulus.com/product/262.html

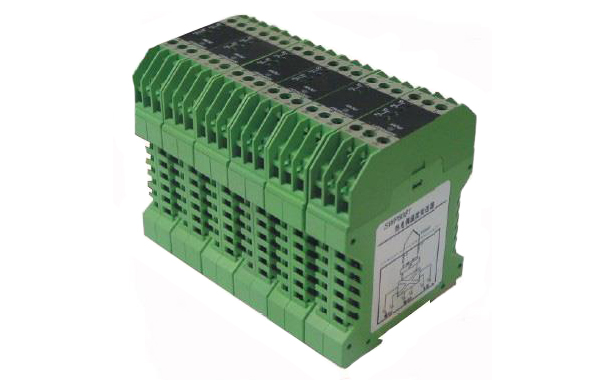

隔离式(配电)检测端安全栅SWP8047-EX将来自危险区的电流信号,经隔离变送输出单路电流/电压信号到安全区,并可对现场二线制变送器提供配电功能。产品具有高精度、高可靠性和高安全性的特点,广泛用于油田、石化、电力、化工、冶金等行业DCS系统中。

检测端安全栅SWP8047-EX特点
1、隔离式安全栅模拟传输精度达0.2%F.S。
2、温度漂移:0.02%F.S。
3、产品输入设计为双重化电路,使系统的安全性和可靠性大提高。
4、本安电路与非本安电路变压器隔离,无直接联系,隔离耐压高达150Vms。
5、快速熔断丝具有快速和高分断能力,分断能力达到250VAC电压。符合最新本质安全型电路国际标准。
6、电源变压器和信号变压器整体封装,消除元件弹接及达接的可能性,使产品具有高可靠性和安全性。
7、产品选用优质进口品牌的半导体器体,自动化SMT贴片工艺制造,以及计算机等现代化测试设备对产品测试,保证产品可靠。
8、产品设计电路充分优化,按国际电磁兼容性标准要求设计。
9、每一产品出厂前经过高温老化处理,品质绝对保证。

SWP8047-EX主要技术指标
1、防爆标记:[Exib]ⅡCT6
2、防爆参数:Uo≤2.5V;Io≤95mA;Co≤0.45u;Lo≤Q;Po≤0.3W;Um=250Vrms/DC
3、电源电压:24VDC±10%
4、消耗功率:1.8W(24V供电,二路20mA输出)
5、输出负载:≤750Ω(内部250Ω负载)
6、输出精度:0.2%F.S
7、温度漂移:0.01%F.S
8、环境温度:+5℃~40℃
9、相对湿度:5%~85%RH
10、储存温度:-40℃~85℃、
11、重量:约150g
12、安装场所 :周围空气中应不含对铬、镍、银镀层起腐蚀作用的介质。

0.5%精度检测端安全栅SWP8047-EX是昌晖仪表最早一代产品,现已经停产,0.1%精度端隔离安全栅SWP9034A-EX替代该产品!!

注意事项
1、SWP8047-EX隔离式安全栅应安装非危险场所。
2、隔离式安全栅通往现场(危险场所)的软铜导线截面积必须大于0.5mm2。
3、SWP8047-EX连接导线的绝缘强度应大于500V。
4、隔离式安全栅本安端(有蓝色标记)和非本安端电路配线,不得接错和混淆。本安导线宜选用蓝色作为本安标记。本安导线和非本安导线在汇线槽中应分开铺设、采用各自保护套管。隔离式安全栅的本安侧,不允许混有其它电源,包括其它本安电路的电源。
5、防爆电气监督检验中心,给出的Co、Lo分布参数是相对与∏C级(氢气级)的最大允许值,对于∏B级环境可把该参数乘以3,对于∏A级环境可把该参数乘以8。传输线选用不同规格的电缆时,其本身的电缆参数应予高度重视,不得超过规定值。
6、对隔离式安全栅进行单独通电调试时,必须注意隔离式安全栅的型号、电源极性、电压等级及隔离式安全栅外壳接线端上的标号。
7、严禁用兆欧表测试隔离式安全栅端子之间的绝缘性。若要检查系统线路绝缘性时,应先断开全部隔离式安全栅接线,否则会引起内部器件损坏。
8、凡与隔离式安全栅相连结的现场仪表,均应为有关防爆部门进行防爆试验并取得防爆合格证的仪表。
9、如隔离式安全栅内部模块损坏需要维修或更换时,原则上应由制造厂承担。用户自行维修时,应按照有关的注意事项,具体方法请按照维修的章节进行(本质安全型仪表的维修仅限于所述的范围进行,其外的维修应与制造厂商量)。经检修后方能重新投入运行。
10、隔离式安全栅的安装,使用和维护应严格遵照GB 3836.152000《爆炸性气体环境用电气设备第15部分:危险场所电气安装(煤矿除外)》的有关条款进行。
11、SWP8047-EX为取得防爆合格证的产品,不允许随意更换影响防爆性能的元件或结构。
