开关量输入隔离安全栅

2018/3/4 16:44:26 分类:安全栅
文章地址://www.e-cumulus.com/product/1816.html

昌晖开关量输入隔离安全栅将来自危险区的无源开关或接近开关输入信号,通过隔离安全栅输出到安全区输出,具有接近开关断线检测功能,且输入和输出可置为正、反相控制。开关量输入隔离安全栅需要独立供电,电源、输入和输出三隔离,本安端和非本安端绝缘强度高达2500VAC。

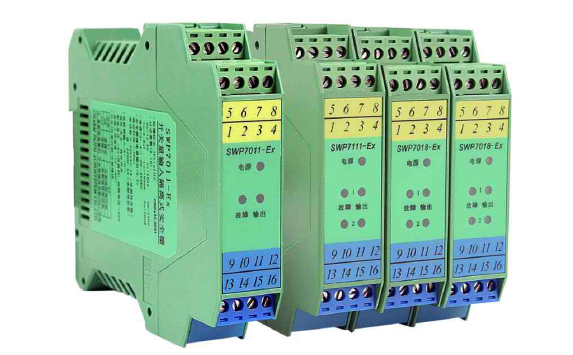

开关量输入隔离安全栅型号
一进一出:SWP7011-EX
一进二出:SWP7111-EX
二进二出:SWP7018-EX
开关量输入隔离安全栅SWP7000-EX

开关量输入隔离安全栅主要技术参数

◆ 供电电压:20-35VDC
电源功耗:SWP7011-EX≤1.2W;SWP7111-EX≤2.2W;SWP7018-EX≤2.4W
危险侧技术参数
①输入信号:开关、接近开关
②开路电压:≈8V
③短路电路:≈8mA
安全侧技术参数
①响应时间:≤20ms
②驱动能力:250VAC/2A;30VDC/2A;电阻性负载
输出特性:(设置为同相控制时)
①现场开关闭合或输入回路电流>2.1mA,输出继电器闭合,通道绿色指示灯亮
②现场开关开路或输入回路电流<1.2mA,输出继电器开路,通道绿色指示灯亮
输入和输出正反相控制设置:K1置为ON时为反相控制,为OFF时为同相控制
断线检测功能设置
①K2置为OFF时开启断线检测功能,为ON时关闭断线检测功能
②开关输入信号,需要断线检测时,需在开关两端并联10kΩ电阻
重量:约150g
连接的现场设备:符合DIN 19234的NAMUR接近开关、开关等现场设备(包括本安型的压力开关、温度开关、液位开关)

本质安全防爆回路系统
开关量输入隔离安全栅与现场本安仪表组成本质安全防爆回路(本安回路)系统在使用前必须确认:
①现场本安仪表的防爆等级需要符合使用环境,且应为经国家授权的防爆产品认证机构并取得防爆合格证的仪表。

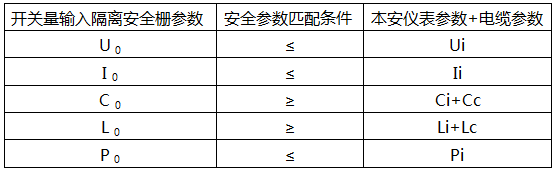

②开关量输入隔离安全栅和现场本安仪表之间各自的认证参数明确,且符合下列不等式,这样构成回路可认为是本安回路系统。


开关量输入隔离安全栅防爆认证参数

防爆标志:[Exia]ⅡC
适应场所:安装在安全场所,可与具有ⅡA、ⅡB、ⅡC危险气体的0区危险场所本安仪表相连
认证参数:端子9和10之间、端子11和12之间
                    Um=250VAC/DC,U0=12.5VDC,I0=16mA,P0=50mW  C0=0.8μF,L0=60mH

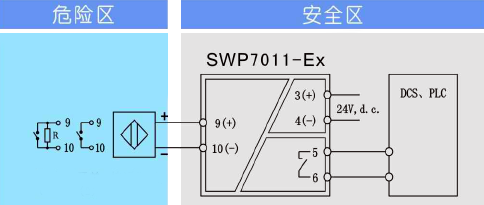

一进一出开关量输入隔离安全栅SWP7011-EX接线图
关量输入隔离安全栅接线图

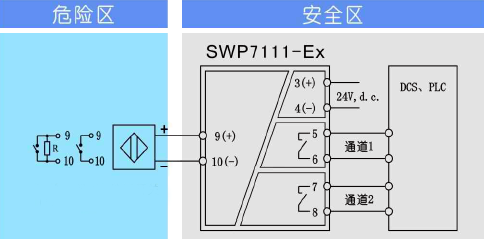

一进二出开关量输入隔离安全栅SWP7111-EX接线图
一进二出开关量输入隔离安全栅SWP7111-EX接线图

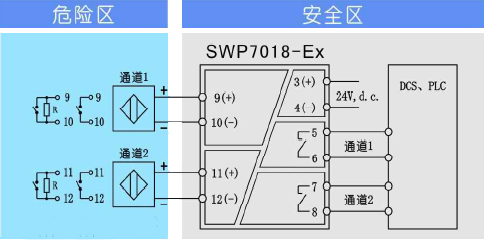

二进二出开关量输入隔离安全栅SWP7018-EX接线图

SWP7018-EX接线图


说明书下载   选型样本下载
