S7-1500 PLC特点及选型

2018/12/8 19:05:15 分类:西门子
文章地址://www.e-cumulus.com/product/2291.html

西门子S7-1500作为西门子迄今为止功能最强大、性价比最高的PLC,得到了广大客户的关注,数显仪表与大家分享西门子 S7-1500与S7-300、S7-400相比的几点优势以及型谱对照。

西门子S7-1500优势

①S7-1500的外观设计更人性化,选用时更容易被工程现场人员所接受。它的模块大小比S7-300稍大,机架类似于S7-300,前连接器安装时具有接线位置,并提供专门的电源元件和屏蔽支架及线卡,使接线更方便,可靠性更高;尤其让工程人员心动的是CPU上配置有LED显示屏,方便显示CPU状态和故障信息等。

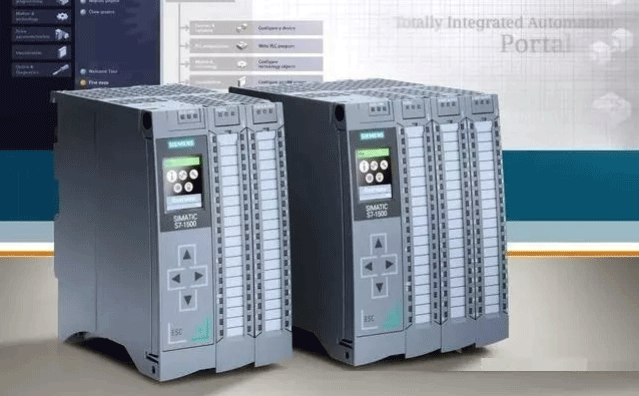

西门子S7-1500 PLC

从硬件方面来说,S7-1500 PLC的处理速度更快,联网能力更强,诊断能力和安全性更高,不仅可节省成本,提高生产效率,而且安全可靠,维护简单方便,真正成为工厂客户和现场维护人员的首选控制器。

例如,相对于S7-300/400,S7-1500 PLC采用新型的背板总线技术,采用高波特率和高传输协议,使其信号处理速度更快;S7-1500所有CPU集成1-3个PROFINET接口,可实现低成本快速组态现场级通信和公司网络通信,而S7-300/400PLC只有个别型号CPU才集成有PROFINET接口;S7-1500 PLC的模块集成有诊断功能,诊断级别为通道级,无需进行额外编程,当发生故障时,可快速准确地识别受影响的通道,减少停机时间,这是S7-300/400PLC所无法比拟的。

S7-1500 PLC模块的诊断功能

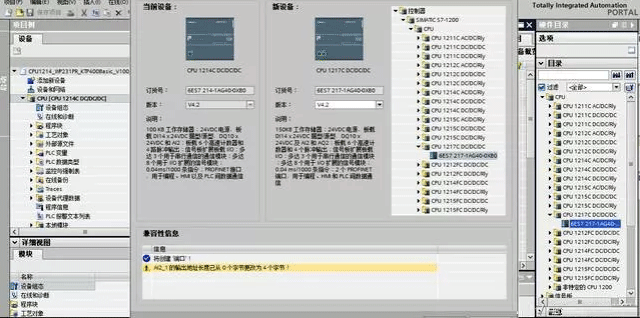

S7-1500 PLC的组态和编程效率更高,信息采集和查看更方便,这也是工程设计人员的福音。由于S7-1500是无缝集成到TIA博途软件中,无论是硬件组态、网络连接和上位组态,还是软件编程,其操作均简单快捷。S7-300/400 PLC专用组态编程软件为经典STEP7,上位组态软件为WinCC,相对于TIA博途软件,某些操作显得繁琐(例如对于各个程序块需要每个单独存盘,当有语法错误时,则无法执行保存操作)。

对于S7-1500,可通过Internet浏览器、内置CPU显示屏、TIA博途和HMI设备随时查看CPU状态、过程变量和故障信息等,而对于S7-300/400,则没有CPU显示屏,信息采集和查看也没有S7-1500方便。


对于S7-300/400 PLC,S7-1500 PLC支持的数据类型更广泛。S7-1500的基本数据类型的长度最大到64位,而S7-300/400 PLC支持的基本数据类型长度最大为32位;S7-1500支持Pointer、Any和Variant三种类型指针,S7-300/400只支持前两种。这些特点,均使S7-1500的编程更加灵活。

另外,S7-1500 PLC无需使用其它模块即可实现运动控制功能。通过PLCopen 技术,控制器可使用标准组件连接支持PROFIdrive的各种驱动装置;此外,S7-1500 PLC还支持所有CPU变量的TRACE功能,提高了调试效率,优化了驱动和控制器的性能。

总之,S7-1500 PLC的功能不仅涵盖了绝大多数S7-300/400 PLC,而且有过之而无不及,适用范围广泛,加之其具有上述无与伦比的优点,使其在今后的发展中,必将应用于各个工程领域之中。


S7-300与S7-1500对应型号
①S7-300和S7-1500系列PLC的CPU型号对比
◆S7-300系列PLC的CPU型号有19种
CPU 319F-3 PN/DP;CPU 319-3 PN/DP;CPU 317F-2 PN/DP;CPU 317-2 PN/DP;CPU 317F-2 DP;CPU 317-2 DP;CPU 315F-2 PN/DP;CPU 315-2 PN/DP;CPU 315F-2 DP;CPU 315-2 DP;CPU 314C-2 PN/DP;CPU 314C-2 DP;CPU 314C-2 PtP;CPU 314;CPU 313C-2 DP;CPU 313C-2 PtP;CPU 313C;CPU 312C;CPU 312。

◆S7-1500系列PLC的CPU型号有14种
CPU 1518F-4 PN/DP;CPU 1518-4 PN/DP;CPU 1517F-3 PN/DP;CPU 1517-3 PN/DP;CPU 1516F-3 PN/DP;CPU 1516-3 PN/DP;CPU 1515F-2 PN;CPU 1515-2 PN;CPU 1513F-1 PN;CPU 1513-1 PN;CPU 1512C-1 PN;CPU 1511C-1 PN;CPU 1511F-1 PN;CPU 1511-1 PN。

 S7-300和S7-1500系列PLC的CPU型号对比

②S7-300系列CPU 312、CPU 314与S7-1500系列CPU1151-1PN、1151F-1 PN的功能对比
S7-300系列CPU 312、CPU 314与S7-1500系列CPU1151-1PN、1151F-1 PN的功能对比
③S7-300系列CPU 315-2 DP、315F-2 DP与S7-1500系列CPU 1513-1 PN、1513F-1 PN的功能对比


   S7-300系列CPU 315-2 DP、315F-2 DP与S7-1500系列CPU 1513-1 PN、1513F-1 PN的功能对比
④S7-300系列CPU 315-2 PN/DP、315F-2 PN/DP与S7-1500系列CPU 1515-2 PN、1515F-2 PN的功能对比
S7-300系列CPU 315-2 PN/DP、315F-2 PN/DP与S7-1500系列CPU 1515-2 PN、1515F-2 PN的功能对比
⑤S7-300系列CPU 319-3 PN/DP、319F-3 PN/DP与S7-1500系列CPU 1517-3 PN/DP、1517F-3 PN/DP的功能对比
S7-300系列CPU 319-3 PN/DP、319F-3 PN/DP与S7-1500系列CPU 1517-3 PN/DP、1517F-3 PN/DP的功能对比
⑥ET200S IM 151-7 CPU、IM 151-7FCPU与ET200SP 1510SP-1 CPU、1510SPF-1 CPU的功能对比


⑦S7-300系列PLC的CPU 317-2-DP、317F-2 DP、317-2 PN/DP、317F-2 PN/DP与S7-1500系列PLC的CPU 1516-3 PN/DP、1516F-3 PN/DP的功能对比


⑧S7-300系列PLC的CPU 313C、313C-2 PtP、313C-2 DP与S7-1500系列PLC的CPU 1511C-1 PN的功能对比

博途系列的缺点
对于拥有这么多优点的S7-1500 PLC,是不是就一点缺点也没有呢?当然不是!
博途系列最让人诟病的不是硬件,而是软件:
博途不仅把STEP7和WINCC等集成到了一起,而且单个软件的用量都比较大,使得整个博途软件很吃内存,动不动电脑就被它卡住了,这一点使得一般从业人员陷入了非常尴尬的境地。一般的电气从业人员的编程电脑都是老年机,可能已经运行了好多年,根本带不动博途,总不能因为PLC换了就要求更换调试电脑吧?可是没有很好的工具怎么实现很好的调试和维护呢?
②博途里面的软件版本必须保持一致。如果STEP7升级到V14SP1,WINCC也必须升级到相应版本,否则无法使用。这种种问题对博途未来的发展形成了不小的障碍。软件给使用者造成最大的麻烦就是:博途软件向下兼容性不好,这就导致了如果使用者的项目里有很多不同版本的项目,只能安装多个版本的博途来实现,博途软件的大体量导致了使用者不希望升级,因此该特性也就间接限制了西门子博途的发展。

大家对于S7-1500 PLC有什么看法昌晖仪表欢迎在留言区留言。
